와이어 변위센서

센서 - 와이어 변위센서

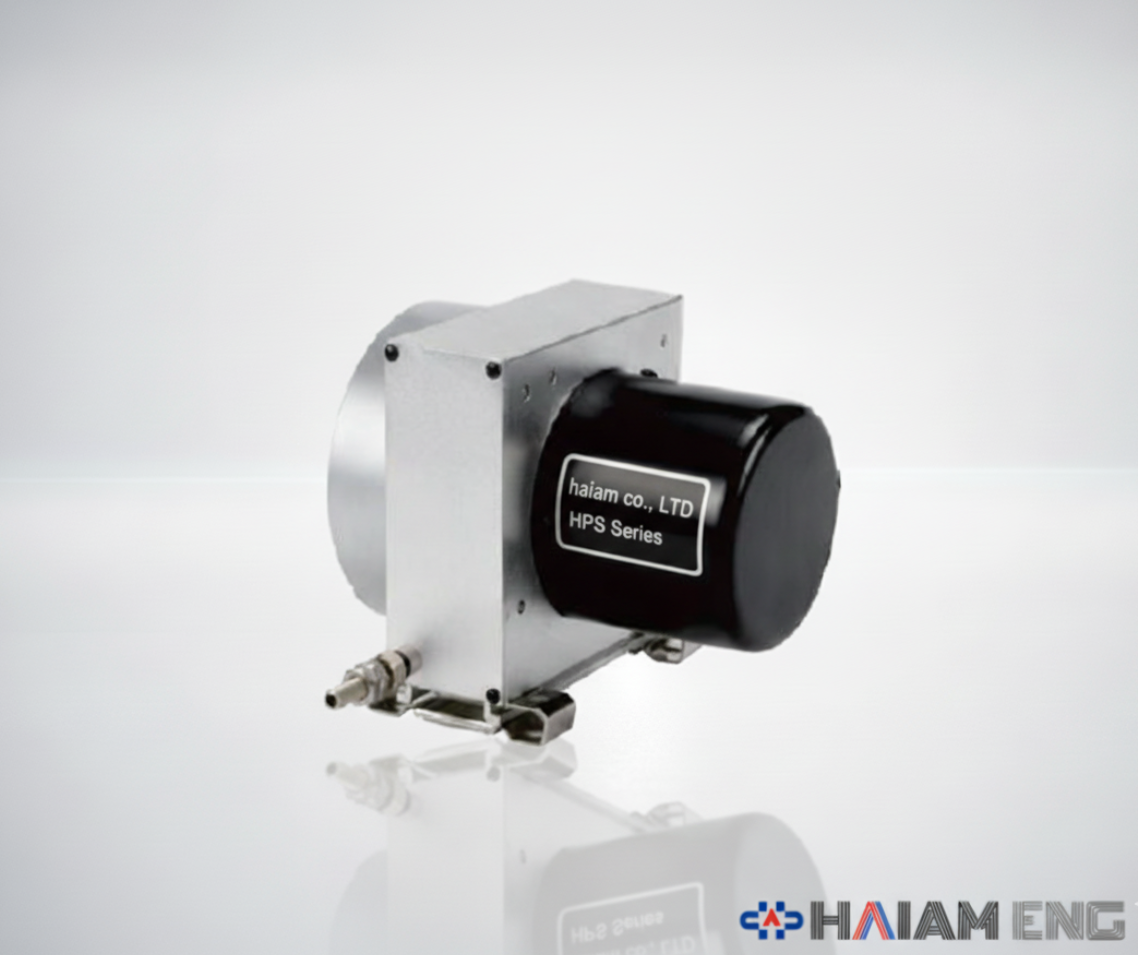

HPS Series

와이어 변위 센서

최대 30,000mm까지 측정 가능한 고정밀 와이어 변위계

HPS, 와이어 변위 센서, 와이어 변위계, 스트링 포텐셔미터, 위치 센서, 거리 측정, 자동화 설비, 위치 제어, 해암이엔지

와이어 거리 측정, 와이어 변위센서

📝 HPS 시리즈 와이어 변위 센서 요약정보

✅ 와이어의 인출 길이를 측정하여 대상의 선형적인 이동 거리나 위치 변화를 정밀하게 측정하는 센서입니다.
✅ 최소 1,000mm부터 최대 30,000mm(30m)까지 폭넓은 측정 범위를 제공하여 다양한 어플리케이션에 적용할 수 있습니다.
✅ ±0.25% R.O.의 높은 선형성과 반복성으로 신뢰도 높은 측정 데이터를 보장합니다.
✅ 견고한 알루미늄 합금 케이스와 IP65 보호 등급으로 분진이나 수분 등 열악한 산업 환경에서도 안정적으로 사용할 수 있습니다.
✅ 전압(0-5V, 0-10V) 및 전류(4-20mA) 등 다양한 아날로그 출력 신호를 지원하여 여러 시스템과 손쉽게 호환됩니다.
✅ 자동화 설비, 프레스, 사출기, 재료 시험기, 구조물 변위 모니터링 등 광범위한 위치 제어 및 측정 분야에 이상적입니다.

⚙️ 통합 기술사양 (General Specifications)

정격 용량	10mm ~ 30,000mm
종합 오차	≤ 0.25% R.O.
반복성	≤ 0.25% R.O.
출력 타입	전압 (0-5V, 0-10V), 전류 (4-20mA)
케이스 소재	알루미늄 합금 / 금속
보호 등급	IP65 상당
작동 온도	-20℃ ~ 80℃
보관 온도	-30℃ ~ 90℃
공급 전압	DC 12-24V

⚙️ 모델 별 상세 사양 (Detailed Specifications by Model)

모델	최대 측정 길이 (mm)	와이어 인장력 (g)	와이어 직경 (mm)
HPS-XS	1,000	250 ± 25g	0.65
HPS-S	2,500	350 ± 35g 500 ± 50g 650 ± 70g	0.68
HPS-M	6,000		0.68
HPS-L	11,000		0.8
HPS-XL	30,000	800 ± 100g	0.8

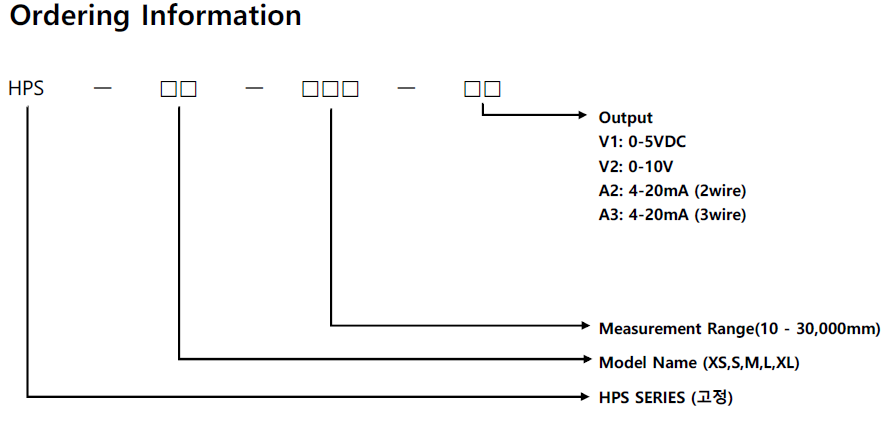

🏷️ 모델명 구성 (Ordering Information)

📐 도면 (Drawing)

HPS Series Dimensions

[HPS-L]

HPS-L 도면 자료

[HPS-M]

HPS-M 도면자료

[HPS-XS]

HPS-XS 도면자료

[HPS-S]

HPS-S 도면자료

제품의 사양 및 옵션은 데이터시트를 참고하여 주시고, 자세한 내용은 문의 바랍니다.
사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
