✅ TB, TP, TS 등 다양한 시리즈를 통해 내/외경, 숄더, 홈 등 복잡한 형상 측정이 가능합니다.
✅ 컴팩트한 설계로 좁은 공간에도 쉽게 설치할 수 있으며, 모듈식 구조로 유연한 적용이 가능합니다.
✅ 측정 센서를 외부 충격과 오염으로부터 안전하게 보호하여 측정 신뢰성과 내구성을 향상시킵니다.
✅ 스프링 및 공압 작동 방식을 지원하며, 다양한 어플리케이션에 최적화된 솔루션을 제공합니다.
✅ 연필 프로브(Pencil Probes)와 같은 고정밀 센서와 함께 사용하여 최고의 측정 성능을 보장합니다.
⚙️ 사양 (Specifications)
Specifications
Details

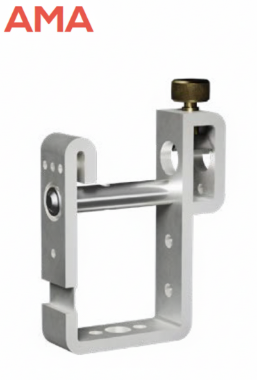

제품명 (Product Name)
AMA (Advanced Measuring Armset)
주요 시리즈 (Main Series)
TB Series, TP Series, TS Series
적용 센서 (Compatible Sensors)
Pencil Probes (Ø 8 mm, Ø 3/8")
주요 측정 (Main Measurements)
내경, 외경, 숄더, 홈, 런아웃 등
작동 방식 (Actuation)
스프링 푸시 (Spring Push), 공압 (Pneumatic)
🏷️ 제품별 상세정보 (Product Details)
TB 시리즈 (TB Series)
컴팩트한 설계를 특징으로 하는 측정 암셋으로, 설치 공간이 제한적인 어플리케이션에 이상적인 솔루션입니다. TB10(1000µm)과 TB16(1600µm) 두 가지 측정 범위를 제공하며, 'C' 버전은 단축형 펜슬 프로브와 호환되어 더욱 높은 공간 효율성을 자랑합니다.

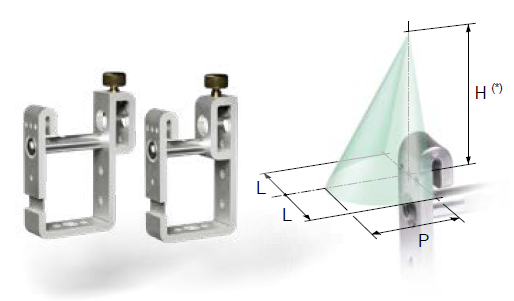

TB10 & TB10C (Working Range: 1000 µm)
MODEL Ø SIZE
H MAX (mm)
L MAX (mm)
P MAX (mm)
ORDER CODE
TB10 Ø 8 mm
30
14
20
B2927364005
TB10 Ø 3/8"
30
14
20
B2927364035
TB10C Ø 8 mm
30
14
20
B2927364006
TB10C Ø 3/8"
30
14
20
B2927364036
TB16 & TB16C (Working Range: 1600 µm)
MODEL Ø SIZE
H MAX (mm)
L MAX (mm)
P MAX (mm)
ORDER CODE
TB16 Ø 8 mm
50
14
20
B2927364003
TB16 Ø 3/8"
50
14
20
B2927364033
TB16C Ø 8 mm
50
14
20
B2927364004
TB16C Ø 3/8"
50
14
20
B2927364034
TP 시리즈 (TP Series)
내경(I)과 외경(E) 검사를 위해 설계된 다목적 시리즈입니다. TP12(1200µm)와 TP60(6000µm) 두 가지 주요 측정 범위를 제공하며, 스프링(기본) 및 공압(P) 작동 방식을 모두 지원합니다. 특히 셀프 센터링(S) 모델은 하나의 측정 프로브만으로도 안정적인 측정이 가능하게 하여 효율성을 극대화합니다.

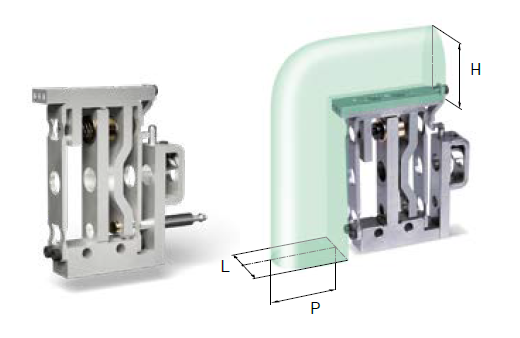

TP12 E/I & TP12 EP/IP (Working Range: 1200 µm)
MODEL
Ø SIZE
Actuation
H MAX (mm)
L MAX (mm)
P MAX (mm)
ORDER CODE
TP12E
8 mm
Spring
40
14
40
B2924051200
TP12E
3/8"
Spring
40
14
40
B2924051202
TP12I
8 mm
Spring
40
14
40
B2924051201
TP12I
3/8"
Spring
40
14
40
B2924051203
TP12EP
8 mm
Pneumatic
40
14
40
B3024051204
TP12EP
3/8"
Pneumatic
40
14
40
B3024051206
TP12IP
8 mm
Pneumatic
40
14
40
B3024051205
TP12IP
3/8"
Pneumatic
40
14
40
B3024051207

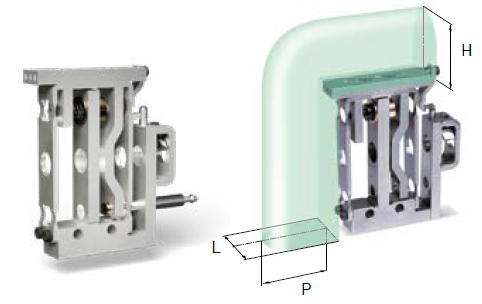

TP12 SE/SI (Self-centering, Working Range: 1200 µm)
MODEL
Ø SIZE
H MAX (mm)
L MAX (mm)
P MAX (mm)
ORDER CODE
TP12SE
8 mm
40
14
40
B2924051208
TP12SE
3/8"
40
14
40
B2924051209
TP12SI
8 mm
40
14
40
B2924051228
TP12SI
3/8"
40
14
40
B2924051229

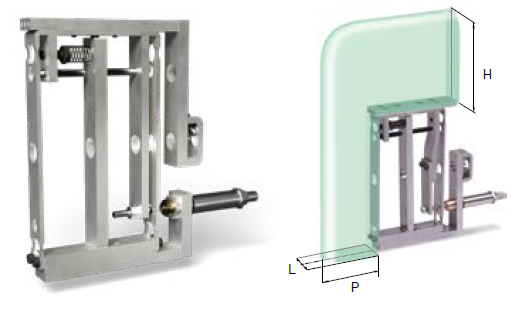

TP60 E/I (Working Range: 6000 µm)
MODEL
Ø SIZE
H MAX (mm)
L MAX (mm)
P MAX (mm)
ORDER CODE
TP60E
8 mm
90
14
50
B2924051400
TP60E
3/8"
90
14
50
B2924051430
TP60I
8 mm
90
14
50
B2924051401
TP60I
3/8"
90
14
50
B2924051431
TP60 SE/SI (Self-centering, Working Range: 6000 µm)
MODEL
Ø SIZE
H MAX (mm)
L MAX (mm)
P MAX (mm)
ORDER CODE
TP60SE
8 mm
90
14
50
B2924051409
TP60SE
3/8"
90
14
50
B2924051407
TP60SI
8 mm
90
14
50
B2924051406
TP60SI
3/8"
90
14
50
B2924051408
TS 시리즈 (TS Series)
숄더(Shoulder)와 같이 수직면에 대한 정밀 측정을 위해 특별히 설계된 시리즈입니다. 특히 설치 공간이 제한적인 경우에 탁월한 성능을 발휘합니다. TS12E 모델은 트랜스듀서가 내장되어 있어 더욱 뛰어난 반복 정밀도를 제공하는 프리미엄 버전입니다.
MARPOSS
고정밀 측정용 기계식 암셋
모듈식 구조로 높은 유연성
⚙️ 사양 (Specifications)
🏷️ 제품별 상세정보 (Product Details)
TB 시리즈 (TB Series)
컴팩트한 설계를 특징으로 하는 측정 암셋으로, 설치 공간이 제한적인 어플리케이션에 이상적인 솔루션입니다. TB10(1000µm)과 TB16(1600µm) 두 가지 측정 범위를 제공하며, 'C' 버전은 단축형 펜슬 프로브와 호환되어 더욱 높은 공간 효율성을 자랑합니다.
TB10 & TB10C (Working Range: 1000 µm)
TB16 & TB16C (Working Range: 1600 µm)
TP 시리즈 (TP Series)
내경(I)과 외경(E) 검사를 위해 설계된 다목적 시리즈입니다. TP12(1200µm)와 TP60(6000µm) 두 가지 주요 측정 범위를 제공하며, 스프링(기본) 및 공압(P) 작동 방식을 모두 지원합니다. 특히 셀프 센터링(S) 모델은 하나의 측정 프로브만으로도 안정적인 측정이 가능하게 하여 효율성을 극대화합니다.
TP12 E/I & TP12 EP/IP (Working Range: 1200 µm)
TP12 SE/SI (Self-centering, Working Range: 1200 µm)
TP60 E/I (Working Range: 6000 µm)
TP60 SE/SI (Self-centering, Working Range: 6000 µm)
TS 시리즈 (TS Series)
숄더(Shoulder)와 같이 수직면에 대한 정밀 측정을 위해 특별히 설계된 시리즈입니다. 특히 설치 공간이 제한적인 경우에 탁월한 성능을 발휘합니다. TS12E 모델은 트랜스듀서가 내장되어 있어 더욱 뛰어난 반복 정밀도를 제공하는 프리미엄 버전입니다.
TS12 / TS21
TS12E (Built-in Transducer)
