Hexacon (헥사콘)
Ø10~130mm 측정 범위, 반복 정밀도 < 1µm, X-치수 최적화
📝 PMK-SL 핵심 요약
직경 10mm에서 20mm 사이의 소형 막힌 구멍 측정에 최적화된 모델입니다.
중형 직경 범위의 막힌 구멍 측정용 표준 모델입니다.
중대형 직경 구간을 위한 확장 모델입니다.
대형 막힌 구멍 측정을 위한 광범위 모델입니다.
Q. 구체적인 모델명은 어떻게 선정하나요? (예: PMK-SL-02-12)
A. 주문 시 측정하고자 하는 구멍의 가장 작은 직경(Smallest bore dimension)을 기준으로 선정해야 합니다. 예를 들어 작업물의 직경이 12mm라면 PMK-SL-02-12 모델을 선정하시면 됩니다.
Q. 막힌 구멍의 바닥 끝까지 측정이 가능한가요?
A. 네, 가능합니다. PMK-SL 시리즈는 X-치수(바닥 거리)가 0.6mm(소형) 또는 1.2mm(중대형)로 매우 짧게 설계되어 있어, 일반적인 보어 게이지로는 측정이 불가능한 구멍의 깊은 바닥부까지 정밀하게 측정할 수 있습니다.
Q. 측정 헤드의 마모에 대한 내구성은 어떤가요? (TiN 코팅)
A. 모든 PMK 측정 헤드는 고품질 공구강에 티타늄 질화물(TiN) 코팅이 기본 적용되어 있습니다. 약 2200 HV의 높은 경도로 마모를 최소화하고, 낮은 마찰 계수로 측정 중 끼임 현상을 방지하여 긴 수명을 보장합니다.
Hexacon (헥사콘)

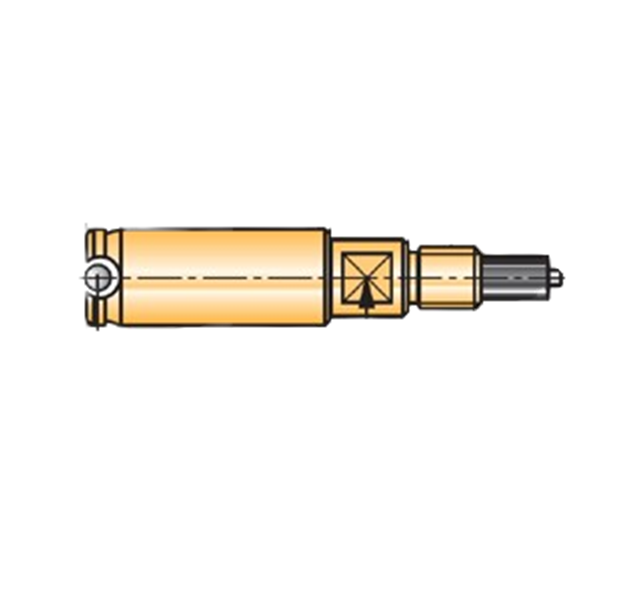

PMK-SL 막힌 구멍용 정밀 측정 헤드 (Blind Hole Head)
Ø10~130mm 측정 범위, 반복 정밀도 < 1µm, X-치수 최적화
📝 PMK-SL 핵심 요약
🏭 추천 적용 분야 (Applications)
⚙️ 시리즈별 사양 및 도면 (Specifications & Drawings)

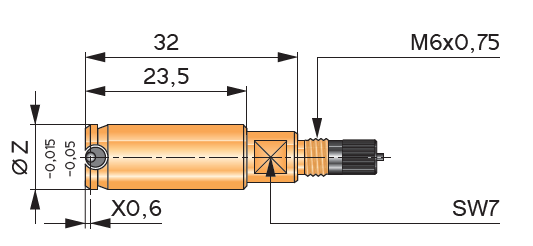

1. PMK-SL-02 (소형 직경용)
직경 10mm에서 20mm 사이의 소형 막힌 구멍 측정에 최적화된 모델입니다.

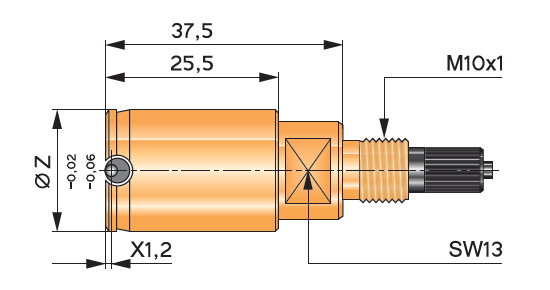

2. PMK-SL-03 (Ø 15 - 40 mm)
중형 직경 범위의 막힌 구멍 측정용 표준 모델입니다.

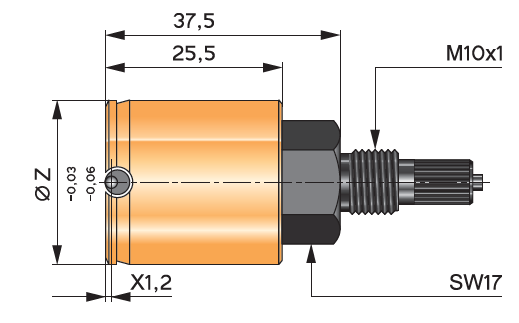

3. PMK-SL-03 (Ø 40 - 50 mm)
중대형 직경 구간을 위한 확장 모델입니다.

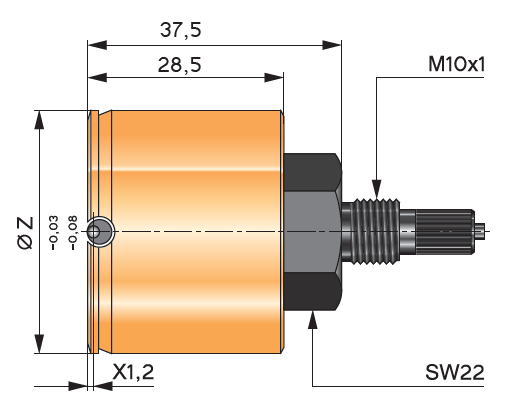

4. PMK-SL-03 (Ø 50 - 130 mm)
대형 막힌 구멍 측정을 위한 광범위 모델입니다.
❓ 자주 묻는 질문 (FAQ)
Q. 구체적인 모델명은 어떻게 선정하나요? (예: PMK-SL-02-12)
A. 주문 시 측정하고자 하는 구멍의 가장 작은 직경(Smallest bore dimension)을 기준으로 선정해야 합니다. 예를 들어 작업물의 직경이 12mm라면 PMK-SL-02-12 모델을 선정하시면 됩니다.
Q. 막힌 구멍의 바닥 끝까지 측정이 가능한가요?
A. 네, 가능합니다. PMK-SL 시리즈는 X-치수(바닥 거리)가 0.6mm(소형) 또는 1.2mm(중대형)로 매우 짧게 설계되어 있어, 일반적인 보어 게이지로는 측정이 불가능한 구멍의 깊은 바닥부까지 정밀하게 측정할 수 있습니다.
Q. 측정 헤드의 마모에 대한 내구성은 어떤가요? (TiN 코팅)
A. 모든 PMK 측정 헤드는 고품질 공구강에 티타늄 질화물(TiN) 코팅이 기본 적용되어 있습니다. 약 2200 HV의 높은 경도로 마모를 최소화하고, 낮은 마찰 계수로 측정 중 끼임 현상을 방지하여 긴 수명을 보장합니다.
- 제품의 사양 및 옵션은 데이터시트를 참고하여 주시고, 자세한 내용은 문의 바랍니다.
- 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
