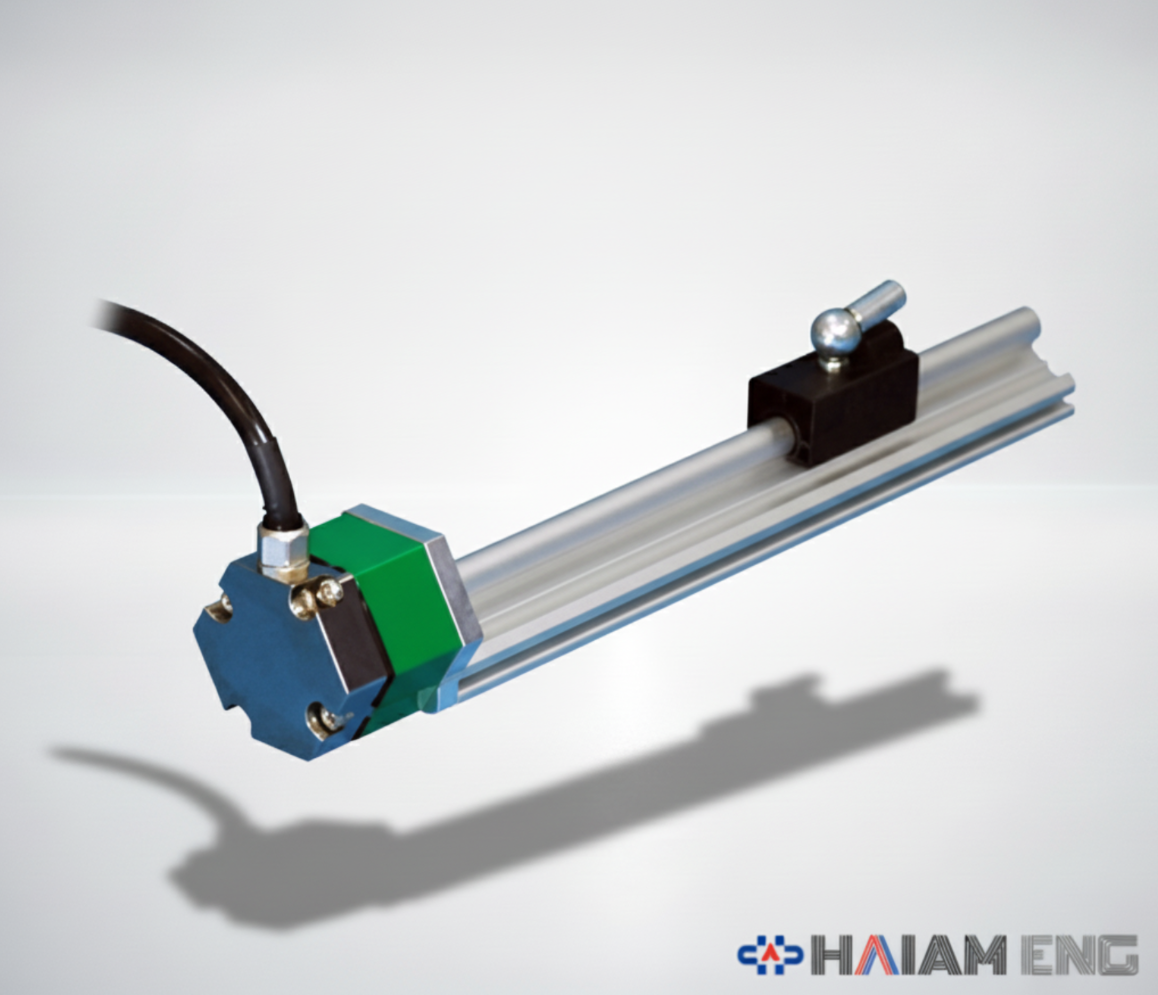

산테스트 GY 프로파일 타입 리니어 변위 센서

산테스트(Santest)

기계 외부 장착형 리니어 프로파일 변위 센서

리니어 스케일 대체, 비접촉 마그네틱 방식, 손쉬운 설치

📝 GY 프로파일 시리즈 요약정보

✅ 간편한 외부 설치: 실린더 내부 가공 없이 기계 장비 외부에 나사로 고정하여 사용하는 프로파일(Profile) 형태의 센서
✅ 리니어 스케일 완벽 대체: 광학식 스케일이나 포텐쇼미터의 잦은 고장(오염, 마모) 문제를 비접촉 마그네틱 방식으로 해결
✅ 다양한 마그넷 옵션: 가이드 레일 없이 움직이는 플로팅(Floating) 마그넷과 레일을 따라 움직이는 슬라이드(Slide) 마그넷 선택 가능
✅ 폭넓은 라인업: 고성능(GYSE-PF), 박형(GYMRA-PF), 컴팩트(GYKS2), 분리형(GYKMR) 등 용도에 맞는 모델 제공
✅ 유연한 설치 구조: 센서 양단 또는 전체 길이를 잡아주는 클램프 방식을 사용하여 진동이 있는 설비에도 견고하게 고정 가능

🏭 추천 적용 분야 (Applications)

목공 기계 및 절단기: 톱날의 위치나 스토퍼(Stopper) 위치를 제어할 때, 톱밥이나 분진이 많은 환경에서도 오작동 없이 정확한 위치를 검출합니다.
인쇄기 및 제지 설비: 롤러 간격 조절이나 텐션 암(Tension Arm)의 각도 변위를 리니어 변위로 변환하여 측정하는 용도로 사용됩니다.
사출기 형체/이젝터 (외부 부착): 실린더 내부에 센서 홀 가공이 불가능한 경우, 기구물 외부에 프로파일 센서를 부착하여 금형 위치를 제어합니다.

⚙️ 사양 (Specifications)

Specifications	Detail
유효 스트로크 (Stroke)	15 ~ 7500mm (모델별 상이)
출력 신호 (Output)	Analog, Pulse, SSI, Profibus (GYSE-PF) / Analog (GYMRA-PF, GYKS2)
선형성 (Linearity)	±0.025% FS 이하 (TYP)
분해능 (Resolution)	16bit / 1μm (GYSE-PF), 0.1mm (GYMRA-PF)
보호 등급 (Protection)	IP65 (Standard)
마그넷 타입	Slide Magnet (Guided) / Floating Magnet (Non-contact)

🏷️ 모델명 구성 (Ordering Info)

프로파일 시리즈 모델 선정

※ 필요한 기능과 성능에 따라 모델을 선택하세요.

모델명 (Model)	타입 (Type)	특징 (Feature)
GYSE-PF	고성능 (High Performance)	16bit 고분해능, 다양한 출력 옵션, 헤드 분리 가능
GYMRA-PF	박형 (Thin Profile)	납작한 프로파일, 좁은 틈새 설치 용이
GYKS2	컴팩트 (Compact)	일체형 소형 디자인, 아날로그 전용
GYKMR	분리형 (Separate)	컨트롤러 분리형, 헤드 크기 최소화

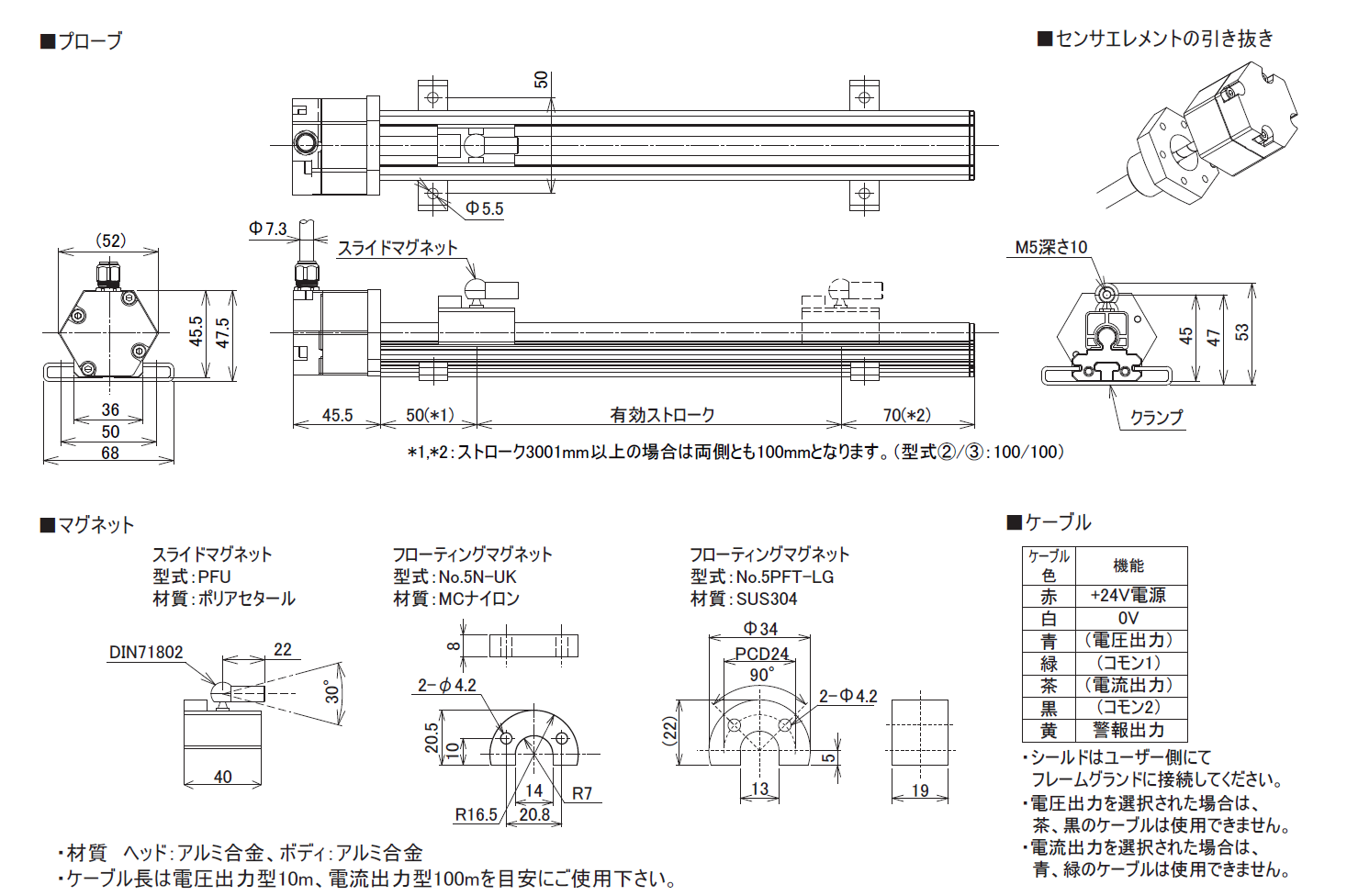

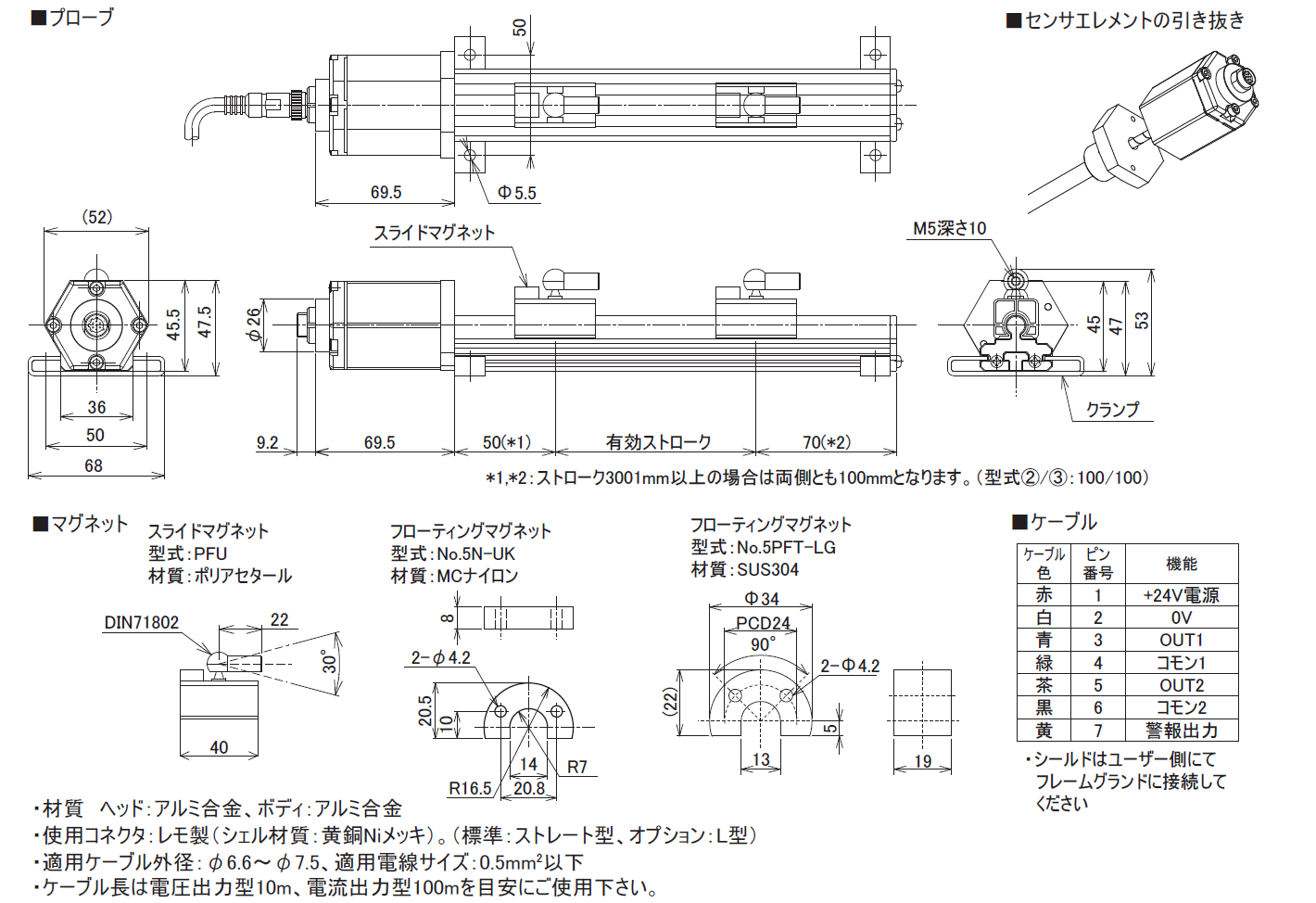

GYSE-A-PF GYMRA-PF GYKS2 GYKMR

❓ 자주 묻는 질문 (FAQ)

Q. 플로팅(Floating) 마그넷과 슬라이드(Slide) 마그넷의 차이는 무엇인가요?

A. 플로팅 마그넷은 센서 본체와 닿지 않고 공중에 떠서 이동하므로 마찰이 전혀 없어 수명이 깁니다. 단, 기계 측에서 직선 가이드(LM가이드 등)를 잡아줘야 합니다. 슬라이드 마그넷은 센서 레일을 타고 움직이는 구조로, 별도의 가이드가 없을 때 편리하게 사용할 수 있습니다.

Q. 리니어 포텐쇼미터(저항식) 대신 사용하면 어떤 점이 좋은가요?

A. 포텐쇼미터는 브러시가 저항체를 긁으며 이동하는 접촉식이라 마모에 의한 노이즈(튀는 값) 발생과 단선 고장이 잦습니다. GY 프로파일 시리즈는 비접촉 방식이라 마모가 없어 수명이 반영구적이며, 분진이나 습기가 많은 환경에서도 훨씬 안정적인 성능을 유지합니다.

Q. 긴 스트로크의 센서는 어떻게 고정하나요? 처짐 문제는 없나요?

A. 스트로크가 길어지면 센서 중간이 처지거나 진동에 떨릴 수 있습니다. 이를 방지하기 위해 GY 프로파일 시리즈는 센서 몸체를 잡아주는 전용 클램프(Clamp)를 제공합니다. 약 500mm~1000mm 간격으로 클램프를 추가 설치하면 긴 센서도 견고하게 고정할 수 있습니다.
