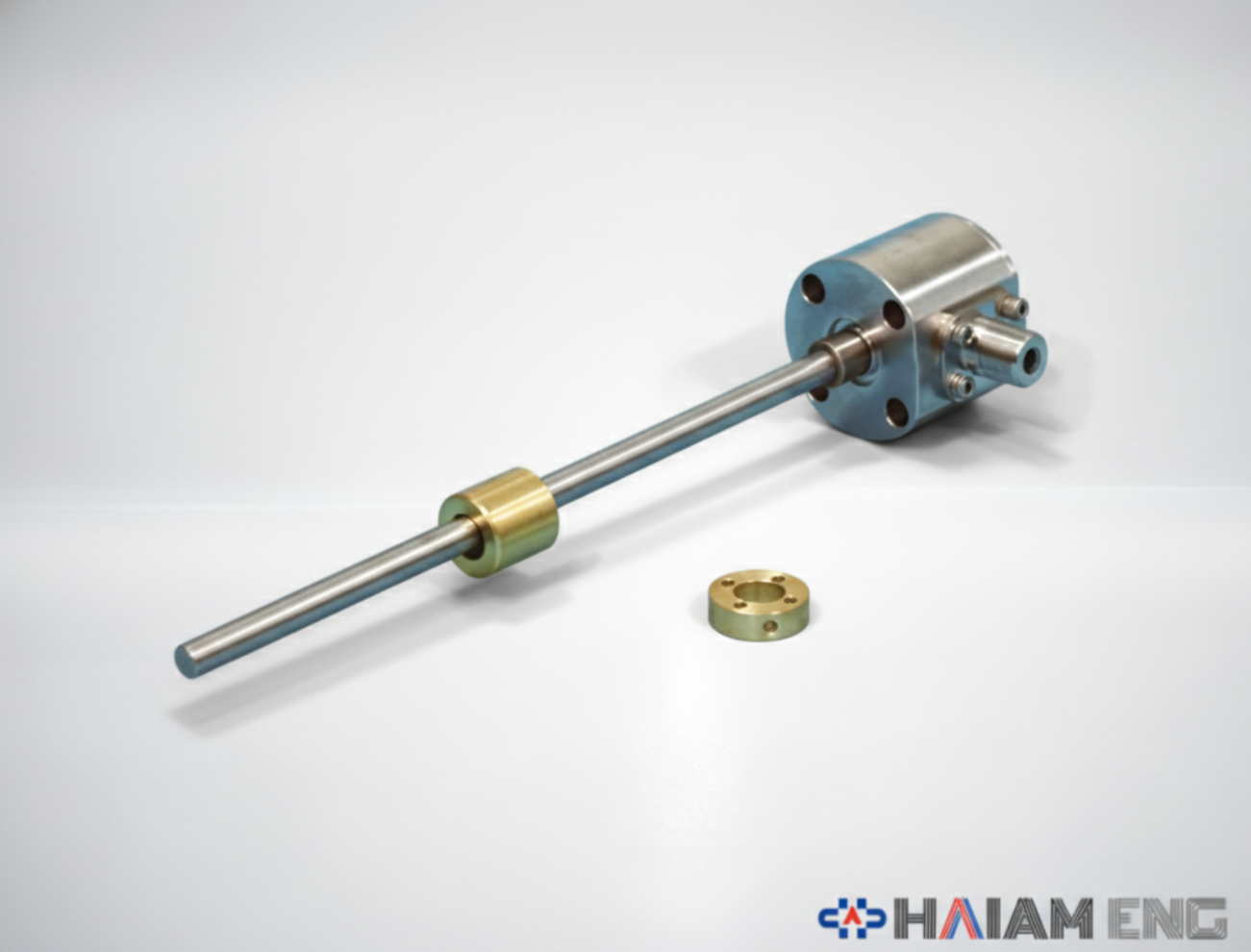

산테스트 GYRHP 70MPa 초고압 내압 리니어 센서

산테스트(Santest)

70MPa 초고압 대응 헤비듀티 리니어 변위 센서

건설 중장비 및 특수 유압용, IP69K 고압 세척 대응 옵션

📝 GYRHP 시리즈 요약정보

✅ 초고압 설계: 일반 센서(35MPa)의 2배에 달하는 70MPa의 극한 압력을 견디는 특수 내압 구조 (건설기계 유압 실린더용)
✅ 완벽한 방수/방진: IP67 기본 사양에 더해, 고압 세척기 사용이 가능한 IP69K 옵션 지원으로 가혹한 외부 환경에 최적

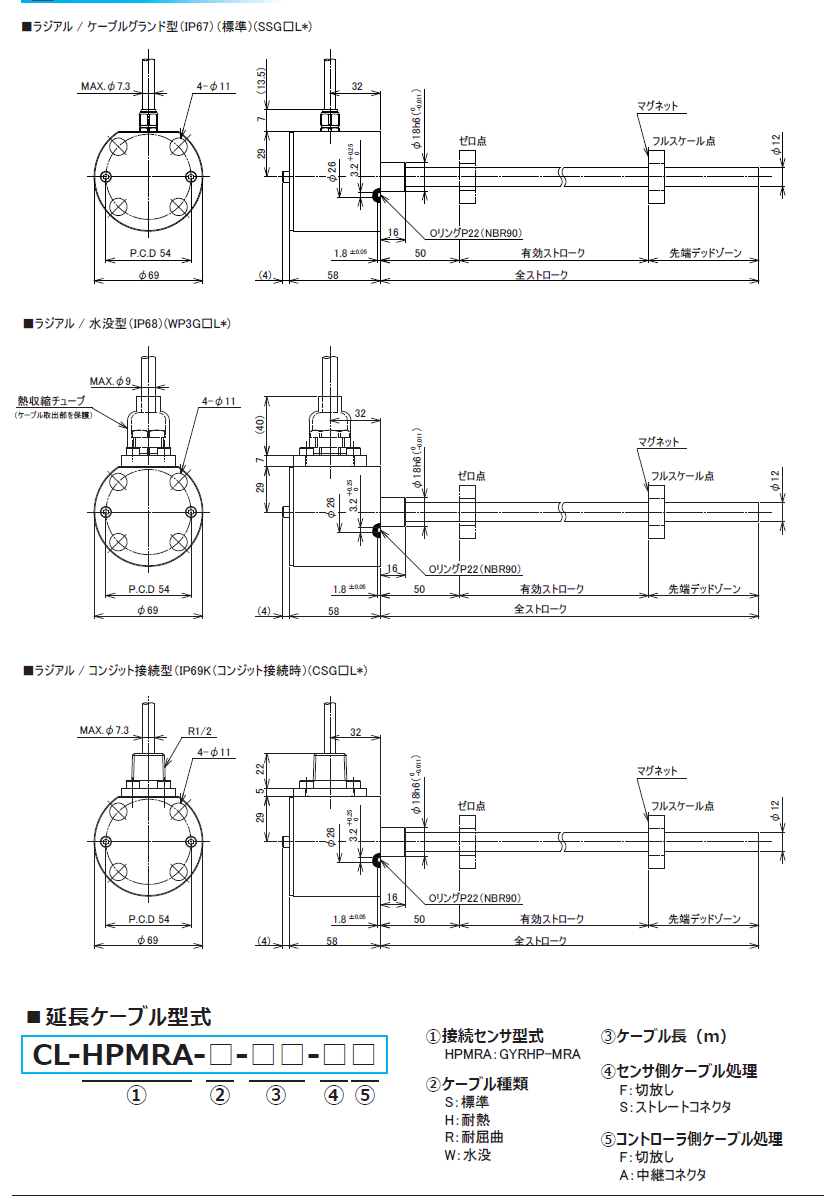

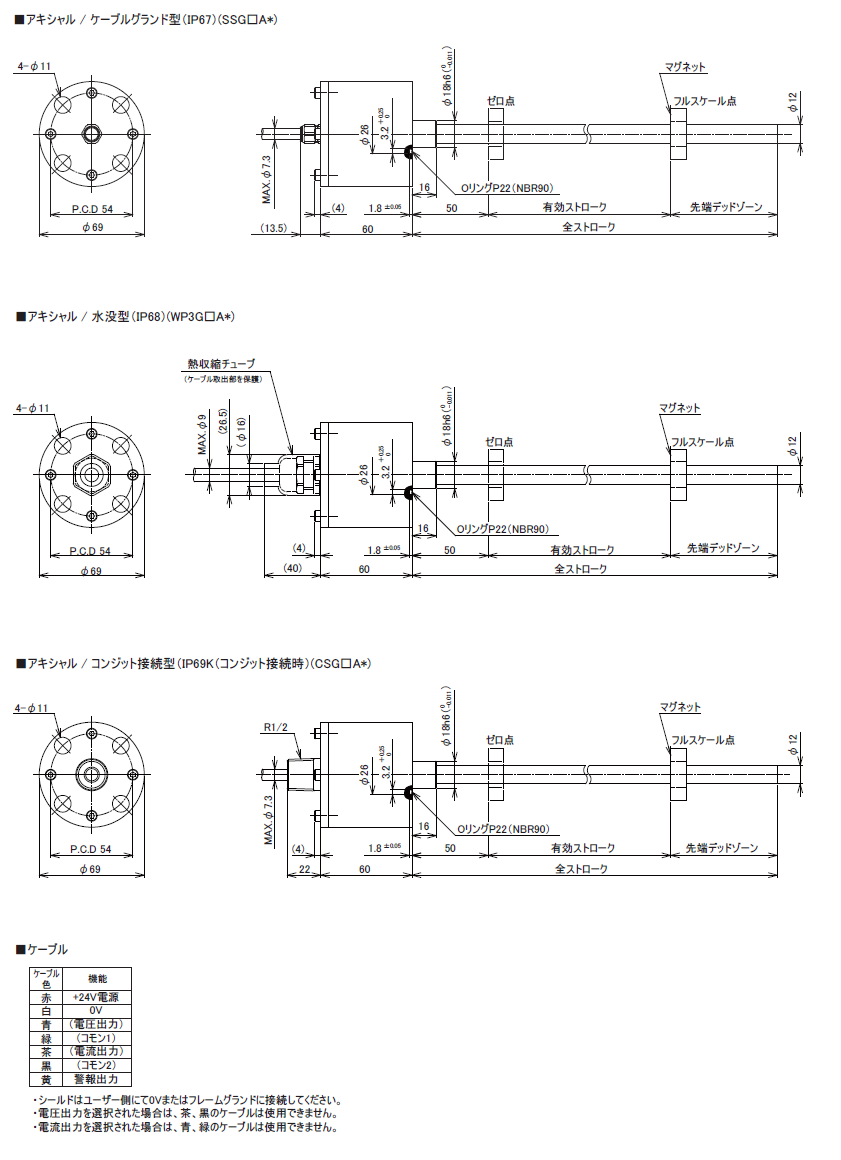

✅ 다양한 헤드 형상: 설치 공간에 따라 케이블이 축 방향으로 나오는 아키셜(Axial) 타입과 옆으로 나오는 라디얼(Radial) 타입 선택 가능
✅ 일체형/분리형 선택: 컨트롤러가 내장된 올인원 타입(MRA)과 유지보수가 용이한 분리형 타입(MR6) 라인업 보유
✅ 강력한 내구성: 진동, 충격, 먼지, 수분 등 거친 현장 조건에서도 장기간 안정적인 성능을 발휘하는 헤비듀티(Heavy Duty) 센서

🏭 추천 적용 분야 (Applications)

건설 중장비 및 특수 차량: 굴삭기, 크레인, 콘크리트 펌프카 등 고압 유압 시스템을 사용하는 장비의 실린더 스트로크 감지용으로 필수적입니다.
해양 및 항만 설비: 높은 파도와 염분, 고압 세척이 빈번한 환경에서도 IP69K 보호 등급으로 내부 회로를 완벽하게 보호합니다.
초고압 프레스 및 테스트 장비: 70MPa 이상의 초고압을 사용하는 특수 성형기나 파괴 검사 장비의 정밀 변위 측정에 사용됩니다.

⚙️ 사양 (Specifications)

Specifications	Detail
유효 스트로크 (Stroke)	15 ~ 1000mm
내압 (Pressure)	70MPa (Probe Rod)
보호 등급 (Protection)	IP67 (Standard) / IP69K (Option)
출력 신호 (Output)	Analog (MRA) / Digital RS-422 (MR6)
선형성 (Linearity)	±0.025% FS 이하 (TYP)
사용 온도 범위	-20℃ ~ +75℃ (MRA) / -20℃ ~ +80℃ (MR6)
내진동/내충격	Vibration: 20G / Shock: 100G (Max 800G Option)

🏷️ 모델명 구성 (Ordering Info)

GYRHP 시리즈 모델 선정

※ 컨트롤러 내장 여부에 따라 모델을 선택하세요.

모델명 (Model)	타입 (Type)	특징 (Feature)
GYRHP-MRA	올인원 (Integrated) 아날로그 출력	컨트롤러 내장, 배선 간편, 전압/전류 출력
GYRHP-MR6	분리형 (Separate) 디지털 전송	컨트롤러 분리, 고정밀 1μm, 오토 캘리브레이션

GYRHP-MRA GYRHP-MR6

❓ 자주 묻는 질문 (FAQ)

Q. IP69K 등급은 IP67과 무엇이 다른가요?

A. IP67은 일시적인 침수에 대한 보호를 의미하지만, IP69K는 고온 고압의 물 분사(High-pressure jet wash)에 대한 보호 등급입니다. 건설 현장 등에서 장비에 묻은 진흙을 고압 세척기로 청소할 때, 센서 내부로 물이 침투하지 않도록 완벽하게 막아줍니다.

Q. 라디얼(Radial) 타입과 아키셜(Axial) 타입은 어떻게 선택하나요?

A. 케이블이 나오는 방향의 차이입니다. 아키셜은 센서 축 방향(뒤쪽)으로 케이블이 나오고, 라디얼은 센서 옆면(90도)으로 나옵니다. 실린더 뒤쪽 공간이 충분하면 아키셜을, 공간이 좁아 케이블이 꺾일 우려가 있다면 라디얼 타입을 선택하시면 됩니다.

Q. 내압 70MPa가 왜 필요한가요?

A. 일반적인 산업용 유압은 21MPa(210bar) 수준이지만, 건설 중장비 등은 순간적인 충격 부하(Peak pressure)로 인해 압력이 급격히 상승할 수 있습니다. GYRHP는 이러한 서지 압력(Surge Pressure)에도 센서가 파손되거나 변형되지 않도록 70MPa의 초고압 설계를 적용하여 안전성을 극대화했습니다.
