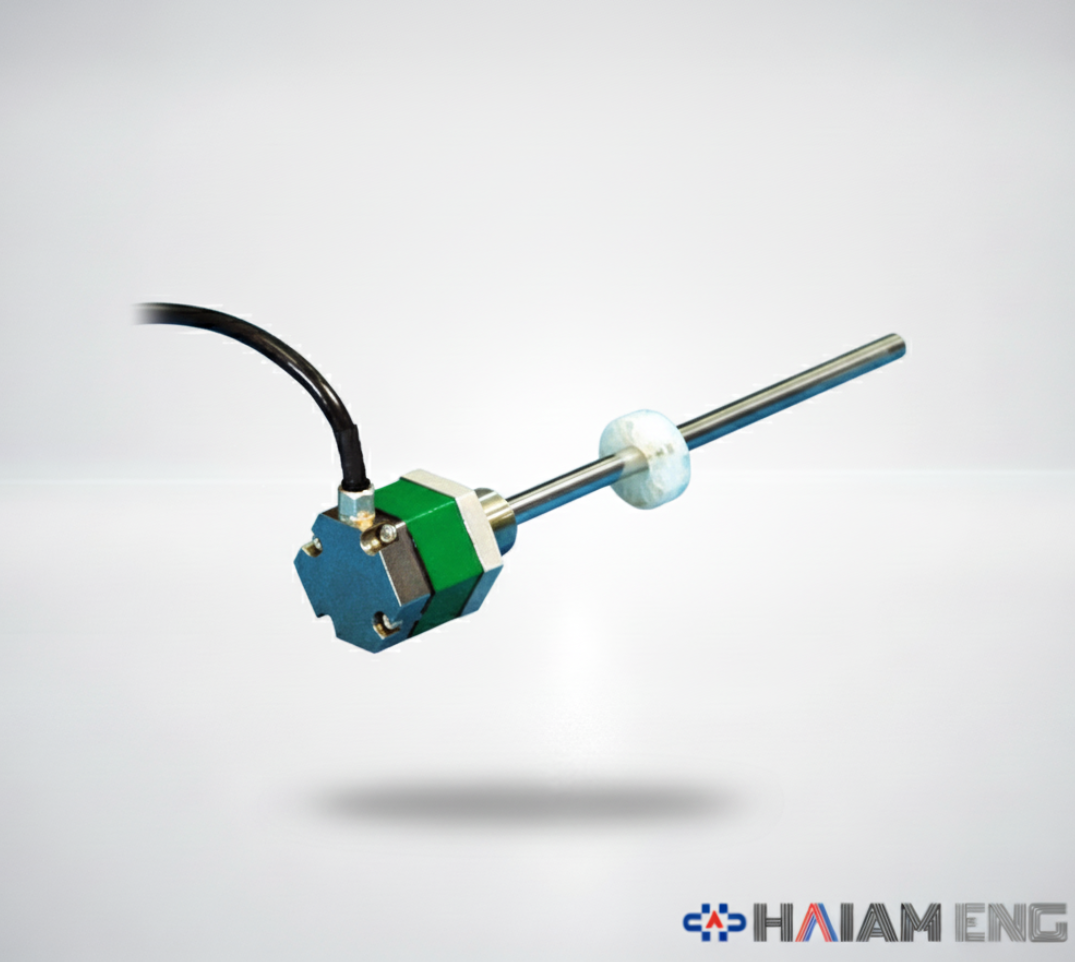

산테스트 GYMRA GYMA 박형 리니어 변위 센서

산테스트(Santest)

공간 절약형 슬림/컴팩트 리니어 변위 센서

박형 헤드 디자인, 센서 엘리먼트 교체 가능(GYMRA), IP67 방수

📝 GYMRA / GYMA 시리즈 요약정보

✅ 협소 공간 최적화: GYMRA는 헤드 두께를 48.5mm로 줄인 박형(Thin) 디자인으로 좁은 공간 설치에 유리
✅ 유지보수 혁신(GYMRA): 실린더에서 로드를 빼지 않고도 센서 엘리먼트(회로부)만 교체 가능하여 다운타임 최소화
✅ 초소형 컴팩트(GYMA): 컨트롤러 일체형이면서도 매우 작은 헤드 사이즈를 구현하여 소형 장비에 적합
✅ 비접촉 고내구성: 마그네틱 방식을 사용하여 기계적 마모가 없고, 진동과 충격에 강한 산업용 설계
✅ 간편한 아날로그 출력: 별도의 변환기 없이 전압(0-10V) 또는 전류(4-20mA)를 직접 출력하여 PLC와 직결 가능

🏭 추천 적용 분야 (Applications)

공간이 제한된 유압 설비: 설치 공간이 좁아 일반적인 로드 센서를 장착하기 어려운 사출기, 프레스기 등의 실린더 내부 위치 측정에 최적입니다.
유지보수가 잦은 자동화 라인: 센서 고장 시 전체 분해가 어려운 대형 설비에서 GYMRA 모델을 사용하면 헤드만 교체하여 즉시 복구가 가능합니다.
소형 산업 기계: 로봇 팔(Robot Arm), 소형 리프트 등 컴팩트한 사이즈의 절대 위치 센서가 필요한 장비에 GYMA 모델이 적합합니다.

⚙️ 사양 (Specifications)

Specifications	Detail
유효 스트로크 (Stroke)	GYMRA: 15 ~ 7500mm / GYMA: 15 ~ 3000mm
전원 전압 (Power Supply)	+24VDC ± 2V
출력 신호 (Output)	0-10V, 10-0V, 4-20mA, 20-4mA (모델별 선택)
선형성 (Linearity)	±0.025% FS 이하 (TYP)
분해능 (Resolution)	0.1mm 이하
사용 온도 범위	-20℃ ~ +75℃ (GYMRA), -20℃ ~ +80℃ (GYMA)
내압 (Pressure)	35MPa (센서 로드부)
보호 등급 (Protection)	IP67

🏷️ 모델명 구성 (Ordering Info)

GYMRA / GYMA 시리즈 모델 선정

※ 설치 공간과 유지보수 편의성에 따라 모델을 선택하세요.

모델명 (Model)	헤드 특징 (Feature)	엘리먼트 교체
GYMRA	박형 (Thin Type) 두께가 얇아 좁은 틈새 설치 가능	가능 (Possible) 로드 분리 없이 헤드만 교체
GYMA	초소형 (Compact Type) 전체 크기가 매우 작음	불가능 (N/A)

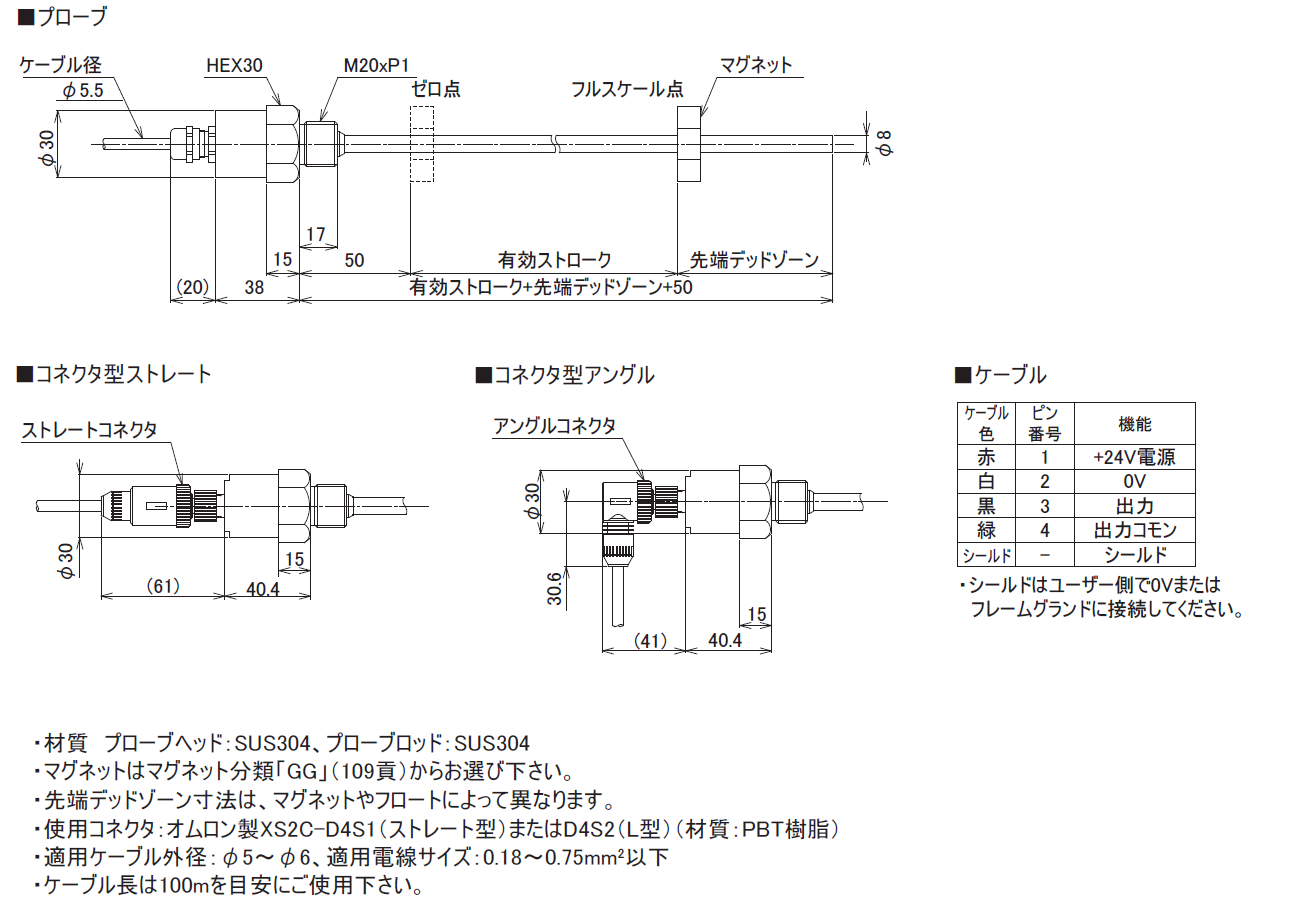

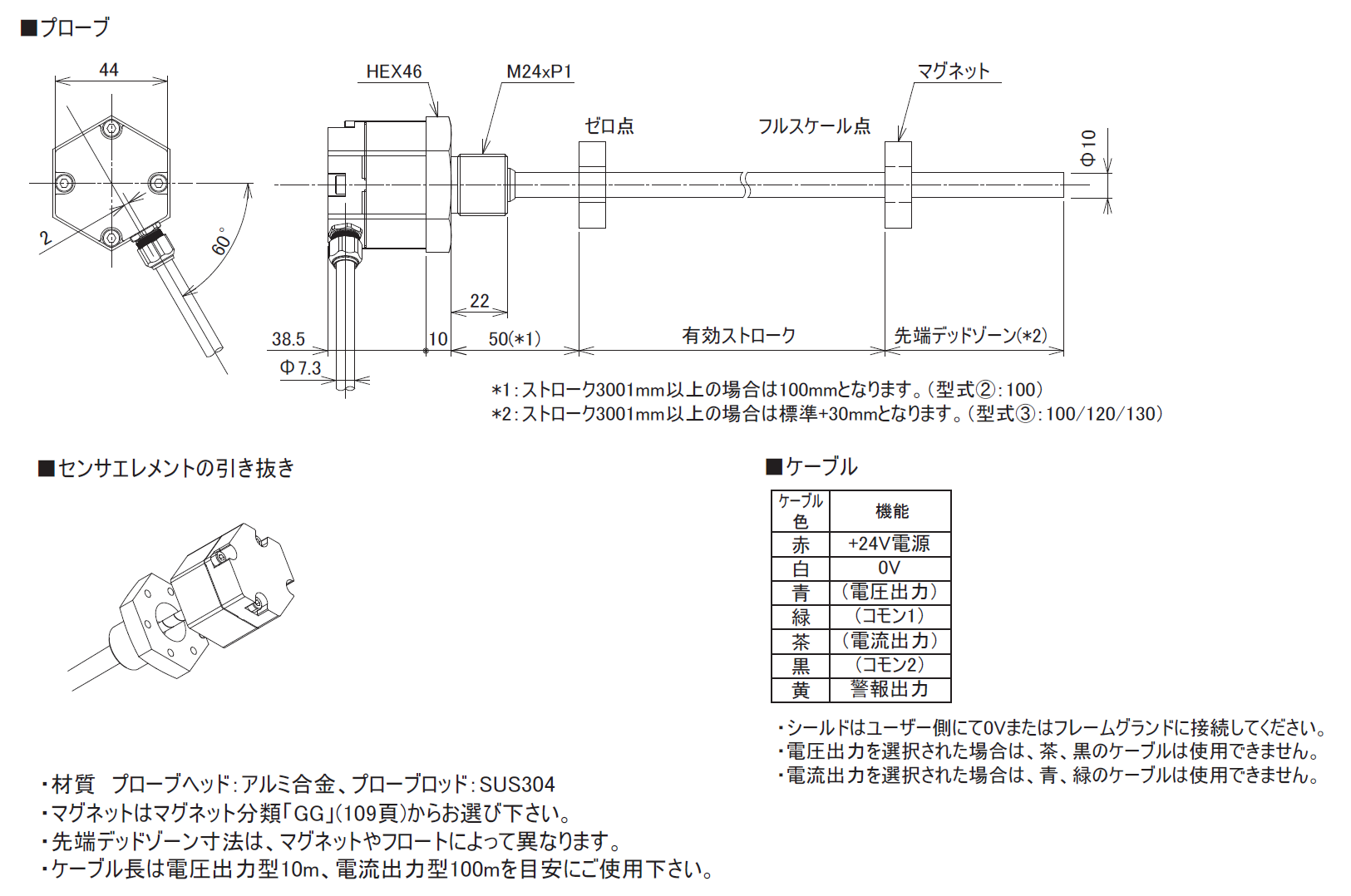

GYMRA GYMA

❓ 자주 묻는 질문 (FAQ)

Q. GYMRA 모델의 '센서 엘리먼트 교체 가능' 기능은 왜 중요한가요?

A. 유압 실린더에 설치된 센서가 고장 났을 때, 일반적인 일체형 센서는 실린더에서 센서 전체를 뽑아내야 하므로 유압유(Oil)를 빼내는 등 작업이 매우 번거롭습니다. 하지만 GYMRA는 스테인리스 로드(압력부)는 그대로 두고, 전자 회로가 들어있는 헤드 부분만 나사 풀듯이 간단히 교체할 수 있어 유지보수 시간을 획기적으로 단축시켜 줍니다.

Q. GYMRA와 GYMA 모델 중 어떤 것을 선택해야 하나요?

A. 설치 공간의 형태에 따라 선택하시면 됩니다. GYMRA는 헤드 두께가 얇아 실린더 뒤쪽 공간이 협소할 때 유리하며 유지보수가 중요할 때 추천합니다. GYMA는 전체적인 부피가 가장 작은 컴팩트 모델로, 소형 장비나 로봇 등에 매립할 때 적합합니다. (단, GYMA는 전류 출력만 가능합니다.)

Q. 기존에 사용하던 포텐쇼미터(저항 방식)를 대체할 수 있나요?

A. 네, 강력히 추천합니다. 포텐쇼미터는 접촉식이라 마모로 인한 노이즈 발생과 수명 문제가 필연적입니다. GYMRA/GYMA 시리즈는 비접촉 마그네틱 방식이라 마모가 전혀 없고, 내진동/내충격성이 뛰어나 기존 센서의 잦은 고장 문제를 완벽하게 해결할 수 있는 상위 호환 대체품입니다.
