마그네틱 변위센서

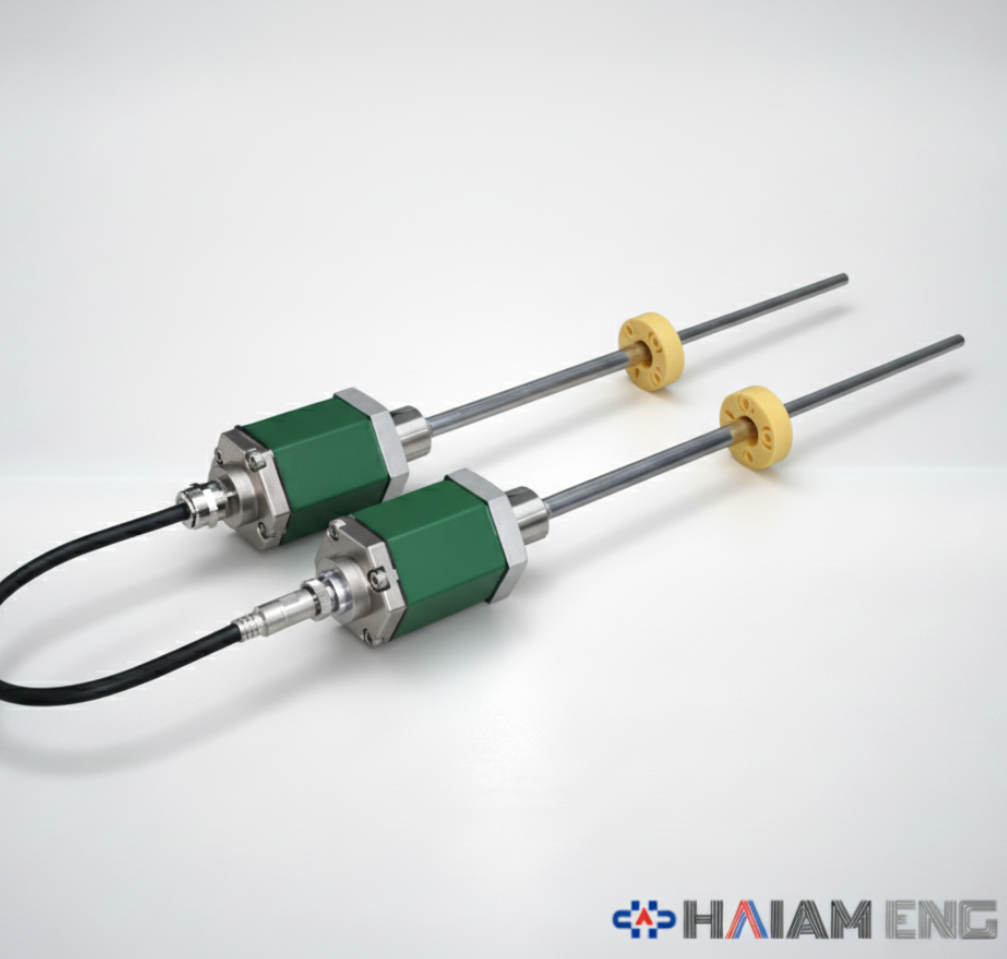

산테스트 GYSE 시리즈 고정밀 자기변형 변위 센서

산테스트(Santest)

고정밀 올인원 자기변형 변위 센서 (로드 타입)

16bit 고분해능, 센서 헤드 분리 가능, 다양한 출력 옵션

📝 GYSE 시리즈 요약정보

🏭 추천 적용 분야 (Applications)

사출 성형기 및 다이캐스팅 머신: 형체(Mold clamping), 사출(Injection), 이젝터(Ejector) 실린더의 정밀한 위치 피드백 제어에 필수적입니다.
제철 및 압연 설비: 롤 갭(Roll gap) 제어, 사이드 가이드 위치 제어 등 고진동, 악환경 속에서도 정밀한 위치 제어가 필요한 공정에 적합합니다.
수문 및 댐 제어 시스템: 실린더 내부에 매립되어 외부 환경(습기, 먼지)의 영향을 받지 않고 수문의 개폐 정도를 정확하게 측정합니다.

Specifications	Detail
유효 스트로크 (Stroke)	15 ~ 7500mm (모델별 상이)
전원 전압 (Power Supply)	+24VDC ± 2V
출력 신호 (Output)	Analog (V/A), Pulse (A/B Phase), SSI, Profibus DP
선형성 (Linearity)	±0.025% FS 이하 (TYP)
반복 정밀도 (Repeatability)	±0.001% FS 이하 (Min. ±3µm)
사용 온도 범위	-20℃ ~ +75℃ (헤드부)
내압 (Pressure)	35MPa (센서 로드부)
보호 등급 (Protection)	IP67

※ 출력 방식에 따라 모델명이 구분됩니다. 상세 사양은 각 모델별 페이지를 참고하세요.

모델명 (Model)	출력 방식 (Output)	주요 특징 (Feature)
GYSE-A	Analog (0-10V, 4-20mA)	16bit 고분해능, 속도 출력 옵션, 2채널 출력 가능
GYSE-Q	Incremental Pulse (A/B Phase)	엔코더 대체용, 라인 드라이버 출력, Z상 없음
GYSE-S	SSI (Synchronous Serial Interface)	24/25/26/27bit 선택, 그레이/바이너리 코드 지원
GYSE-P	Profibus DP	최대 12Mbps 통신, 멀티 마그넷(최대 32개) 측정 가능

GYSE-A GYSE-Q GYSE-S GYSE-P

Q. 센서 고장 시, 실린더에서 전체를 다 빼내야 하나요?

A. 아닙니다. GYSE 시리즈는 센서 헤드(전자 회로부)와 센서 로드(감지부)가 분리되는 구조입니다. 따라서 유지보수 시 유압유를 빼거나 실린더를 분해할 필요 없이, 헤드 부분만 간단하게 교체할 수 있어 설비 가동 중단 시간을 최소화할 수 있습니다.

Q. 2개의 위치를 동시에 측정할 수 있나요?

A. 네, 가능합니다. GYSE-A(아날로그) 모델의 경우, 하나의 센서 로드에 2개의 마그넷을 넣어 2지점의 위치를 각각 출력하거나, 두 마그넷 사이의 거리를 출력할 수 있습니다. GYSE-P(Profibus) 모델은 최대 32개까지 동시 측정이 가능합니다.

Q. 설치 공간이 협소한데 데드존(Dead Zone)을 줄일 수 있나요?

A. 네, 가능합니다. 표준 사양 외에도 데드존(Dead Zone)을 최소화한 커스텀 주문이 가능합니다. 또한, 헤드 부분이 얇은 GYMRA 시리즈나 컨트롤러 분리형 모델(GYMS 등)을 검토해 보실 수도 있습니다.

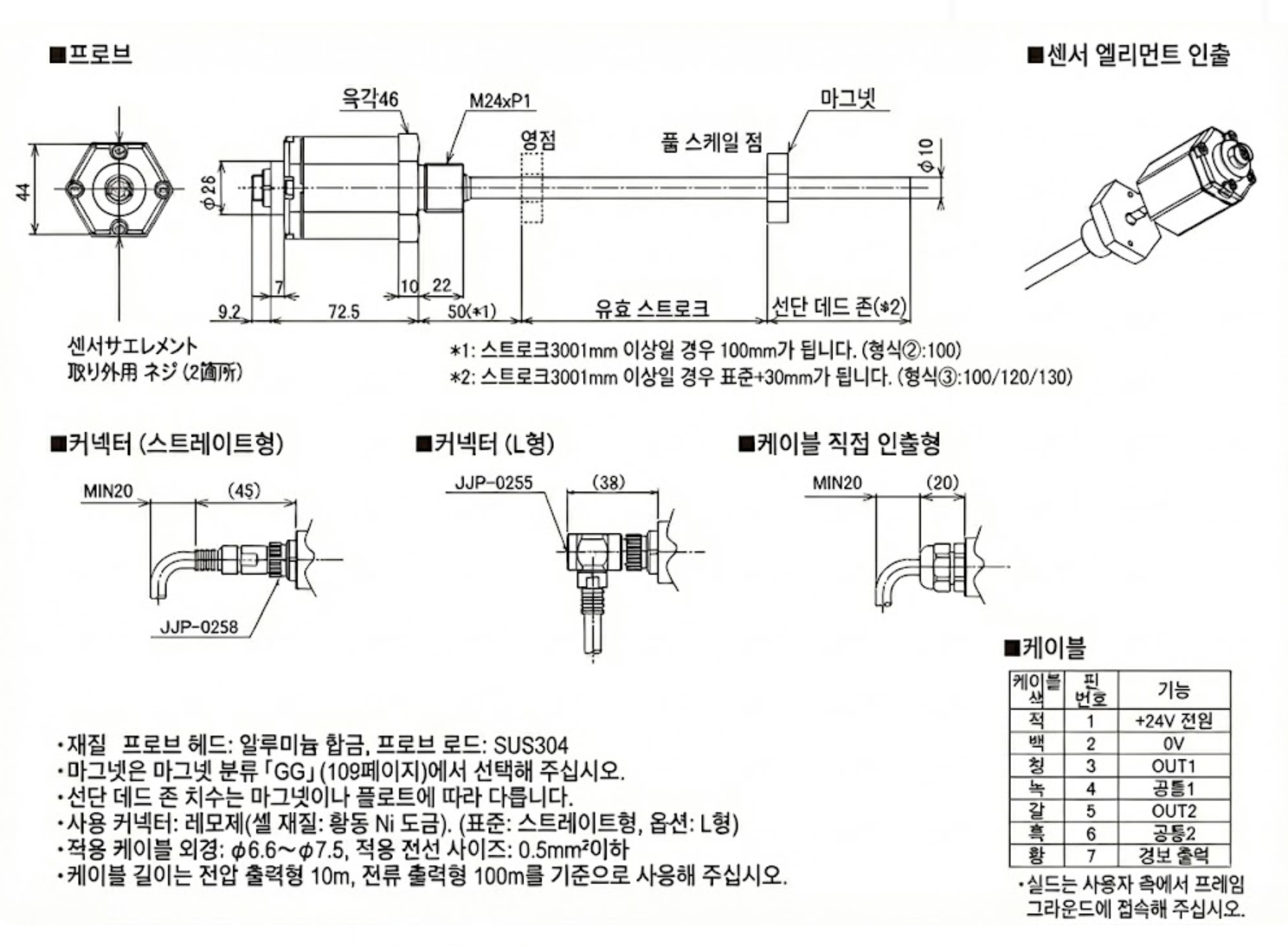

Model	Thread (Mounting)	Rod Diameter	Connector
GYSE-A/Q/S/P	M24xP1.0 (Standard)	Φ10 (Standard)	M12 / M16 / Cable gland (Selectable)
