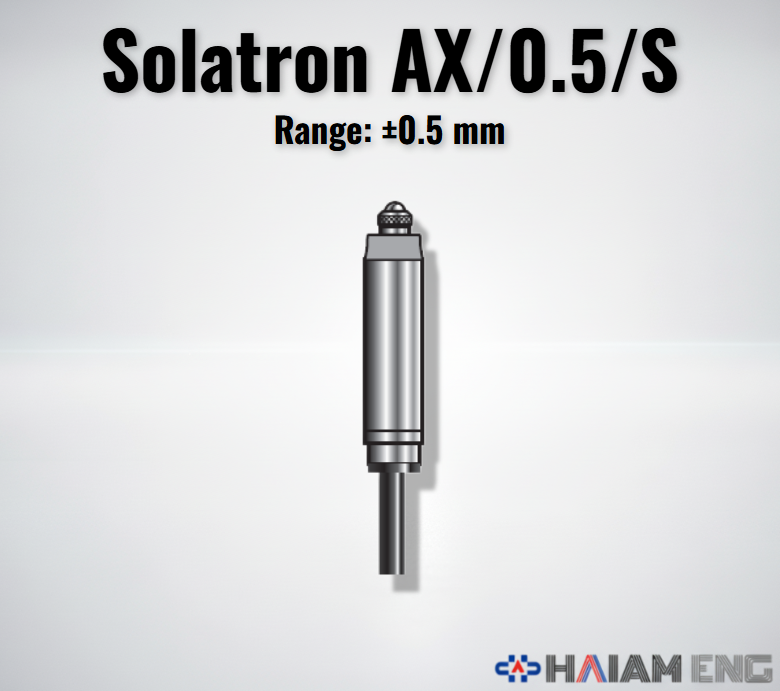

Solartron AX/0.5/S 초소형 아날로그 LVDT 프로브 0.5mm 8mm 바디

Solartron (솔라트론)

AX/0.5/S 초소형 아날로그 LVDT 프로브

측정범위 ±0.5mm, Ø8mm 표준 바디, 고안정성

📝 AX/0.5/S 핵심 요약

✅ 표준 호환성: 직경 Ø 8.00mm의 견고한 표준 바디 사이즈로 일반적인 계측 홀더 및 고정구에 별도 어댑터 없이 즉시 장착 가능합니다.
✅ 확장된 측정 범위: ±0.5mm (총 변위 1.0mm)의 넉넉한 측정 범위를 제공하여 다양한 단차 및 변위 측정에 대응합니다.
✅ 탁월한 온도 안정성: 0.01 %FS/°C의 매우 낮은 온도 계수로, 온도 변화가 있는 현장에서도 정밀한 측정값을 유지합니다.
✅ 유연한 설치: Ø 3.5mm의 슬림한 케이블 인출부 설계로 설치 간섭을 최소화했습니다.
✅ 현장 맞춤형 설계: IP65 보호 등급과 Viton® 게이터 적용으로 먼지와 수분이 많은 환경에서도 안심하고 사용할 수 있습니다.

정밀 부품 가공 공정: 표준 8mm 지그에 견고하게 고정하여 부품의 내경, 외경, 평탄도 등을 정밀하게 검사하는 공정에 최적입니다.
환경 변화가 있는 검사실: 온도 변화에 둔감하여 장시간 측정이나 온도 제어가 완벽하지 않은 현장의 품질 검사에 적합합니다.
자동화 조립 라인: ±0.25mm 모델보다 더 넓은 측정 범위(±0.5mm)가 필요하면서도 표준 규격의 센서가 요구되는 설비에 활용됩니다.

※ 모델별 상세 사양 및 옵션은 아래 표를 참고하세요.

모델명 (Model)	용량 (Range)	특징 (Feature)
AX/0.5/S	± 0.5 mm	LVDT, Ø8mm Standard Body

AX/0.5/S AX Series LVDT Sensor

Q. AX/0.5/S는 AX/0.25/S 모델과 어떤 점이 다른가요?

A. 가장 큰 차이는 측정 범위와 온도 안정성입니다. AX/0.5/S는 ±0.5mm로 측정 범위가 2배 더 넓어 변위량이 큰 측정에 유리합니다. 또한 온도 계수가 0.01 %FS/°C로 더욱 낮아져(기존 0.03), 온도 변화에 따른 오차가 훨씬 적습니다.

Q. 8mm 표준 홀더에 바로 장착할 수 있나요?

A. 네, 가능합니다. 이 모델의 메인 바디는 직경 8mm (h6 공차) 표준 규격으로 제작되어, 별도의 어댑터 슬리브 없이 일반적인 계측용 홀더나 클램프에 완벽하게 호환됩니다.

Q. 방수/방진 성능은 어떤가요?

A. IP65 보호 등급을 만족하며, 내화학성이 우수한 Viton® 소재의 게이터(주름관)가 기본 장착되어 있어 먼지나 절삭유가 튀는 현장 환경에서도 센서 내부를 안전하게 보호합니다.

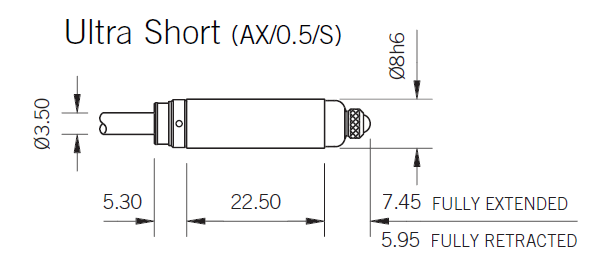

AX/0.5/S 도면 이미지
