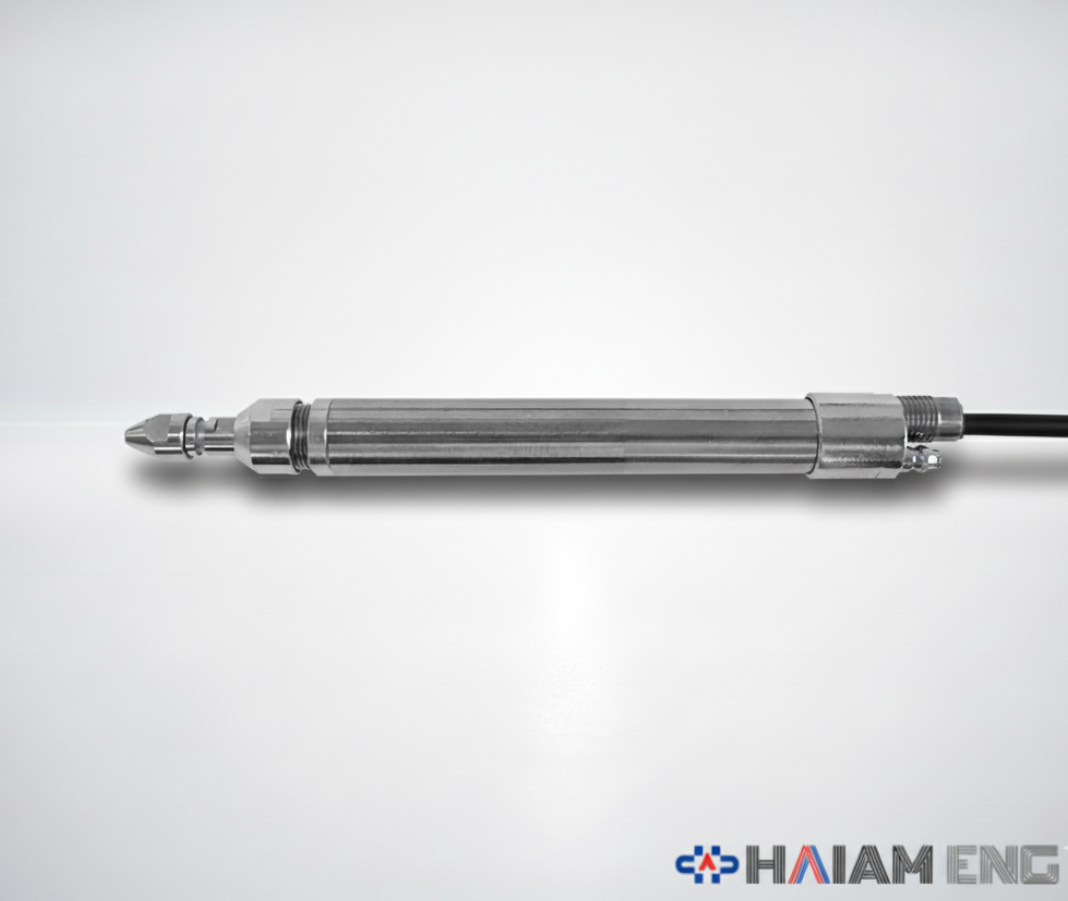

동도테크(DONGDO TECH) DP-S4A LVDT 변위센서

동도테크(DONGDO TECH)

고정밀 LVDT 변위 센서

공압 타입, ±2mm 측정, Axial 케이블

📝 DP-S4A LVDT 변위센서 요약정보

✅ ±2mm 측정 범위를 제공하는 아날로그 AC 타입 고정밀 LVDT 센서입니다.
✅ 0.1μm의 초고정밀 반복 정밀도와 0.1%의 뛰어난 선형성을 자랑합니다.
✅ 축 방향(Axial) 케이블 인출 타입으로 설치 환경에 유연하게 대응합니다.
✅ 공압(Pneumatic) 작동 방식으로 측정 대상에 가해지는 물리적 부담을 최소화합니다.
✅ 0.4 ~ 1.0 bar의 공압 설정으로 0.15N ~ 0.8N 범위의 정밀한 측정력 제어가 가능합니다.
✅ 외경 Ø8mm의 콤팩트한 사이즈로 협소한 공간에도 설치가 용이합니다.

⚙️ 사양 (Specifications)

항목 (Item)	사양 (Specification)
작동 방식 (Driving / Lifting)	공압 (Pneumatic)
스트로크 범위 (Stroke Range)	4.9 mm
신호 범위 (Signal Range)	±2 mm
반복 정밀도 (Repeatability)	0.1 μm
비선형성 (Non-linearity)	0.1% (at ±1mm)
측정력 (Measuring force)	0.15N ~ 0.8N (at air pressure 0.4 ~ 1.0 bar)
케이블 인출 (Cable Outlet)	축 방향 (Axial)
외경 (Body Diameter)	Ø8 mm
접촉 팁 재질 (Contact tip)	스틸 (Steel)
사용 온도 (Operating temp.)	0 ~ 40℃
케이블 길이 (Cable Length)	2.2 m
무게 (Mass)	약 13 g (케이블 제외)

🏷️ 모델명 구성 (Ordering Info)

DP-S4A Model

DP-S4A

📐 도면 (Drawing)

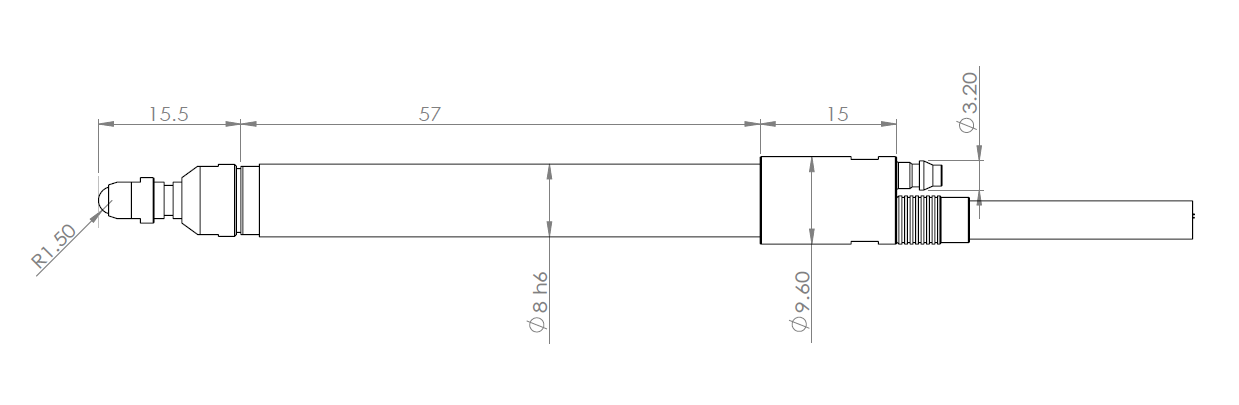

동도테크(DONGDO TECH) DP-S4A LVDT 센서 도면

제품의 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
제품의 상세 사양, 기술 상담 및 견적 문의는 아래 이메일로 연락 주시면 친절하게 안내해 드리겠습니다.
