✅ 압축 전용 (Compression): 중앙에 볼록한 SR(Spherical Radius) 로드 버튼이 일체형으로 가공되어 있어, 별도의 액세서리 없이 안정적인 압축 측정이 가능합니다.
✅ 고출력 (3.0mV/V): 3.0mV/V의 높은 정격 출력을 제공하여 전기적 노이즈에 강하고 정밀도가 높습니다.
✅ 편심 하중 보정: 둥근 SR 버튼 형상이 하중의 중심을 잡아주어(Self-aligning), 편심 하중이나 측면 하중의 영향을 최소화합니다.
✅ 내환경성 (IP67): 완전 밀폐형 구조로 습기와 먼지가 많은 산업 현장에 적합합니다.
🏭 추천 적용 분야 (Applications)
🔹대용량 탱크/호퍼 웨잉: SR 버튼이 탱크의 수축/팽창에 유연하게 대응하여 정확한 무게를 측정합니다.
🔹압축 전용 시험기: 고하중 압축 실험 및 파괴 실험 장비.
🔹토목 및 구조물 계측: 교량, 대형 구조물의 하중 모니터링 (압축력 측정).
⚙️ 상세 사양 (Specifications)
항목 (Item)
상세 (Detail)
최대 용량 (Max. Capacity)
2, 5, 10, 20, 50, 100 tf
정격 출력 (Rated Output)
3.0 ± 0.0075 mV/V
제로 밸런스 (Zero Balance)
0.0 ± 0.03 mV/V
복합 오차 (Combined Error)
0.05 % R.O.
반복성 (Repeatability)
0.02 % R.O.
크리프 (Creep, 30min)
0.03 % R.O.
인가 전압 (Excitation)
권장 10V, 최대 15V
입/출력 저항 (Resistance)
350 ± 3.5 Ω
절연 저항 (Insulation)
> 2,000 MΩ @50V DC
동작 온도 범위 (Operating Temp)
-20 ~ +80 ℃
케이블 (Cable)
Braided shield 4-wire round cable (5m)
🏷️ 모델명 구성 (Ordering Info)
CLSC Series
⚠️ 모델별 상세 사양 및 용량은 아래 표를 참고하세요.
모델명 (Model)
용량 (Capacity)
특징 (Feature)
CLSC-2T
2 ton
SR Button, High Output
CLSC-5T
5 ton
SR Button, High Output
CLSC-10T
10 ton
SR Button, High Output
CLSC-20T
20 ton
SR Button, High Output
CLSC-50T
50 ton
SR Button, High Output
CLSC-100T
100 ton
SR Button, High Output
CLSC-2TCLSC-10TCLSC-50TCLSC-100T
❓ 자주 묻는 질문 (FAQ)
QCLSC와 일반 CLS 로드셀의 가장 큰 차이점은 무엇인가요?
A. 가장 큰 차이는 중앙의 형상과 용도입니다. CLS는 중앙에 나사홀이 있어 인장/압축 겸용이지만, CLSC는 중앙이 볼록한 SR(Spherical Radius) 로드 버튼 형태로 되어 있어 압축 전용으로 사용됩니다. 또한 CLSC는 3.0mV/V의 고출력을 지원합니다.
QSR 로드 버튼의 장점은 무엇인가요?
A. 둥근 형태의 SR 버튼은 가해지는 하중의 중심을 자동으로 잡아주는 Self-aligning 효과가 있습니다. 이로 인해 설치가 약간 틀어지거나 측면에서 힘이 가해져도 정확한 수직 하중을 측정할 수 있어 탱크나 호퍼 웨잉에 매우 유리합니다.
Q방진/방수 등급은 어떻게 되나요?
A. CLSC 시리즈는 IP67 등급의 보호 구조를 갖추고 있어, 먼지가 많거나 습기가 있는 산업 현장에서도 안정적으로 사용할 수 있습니다.

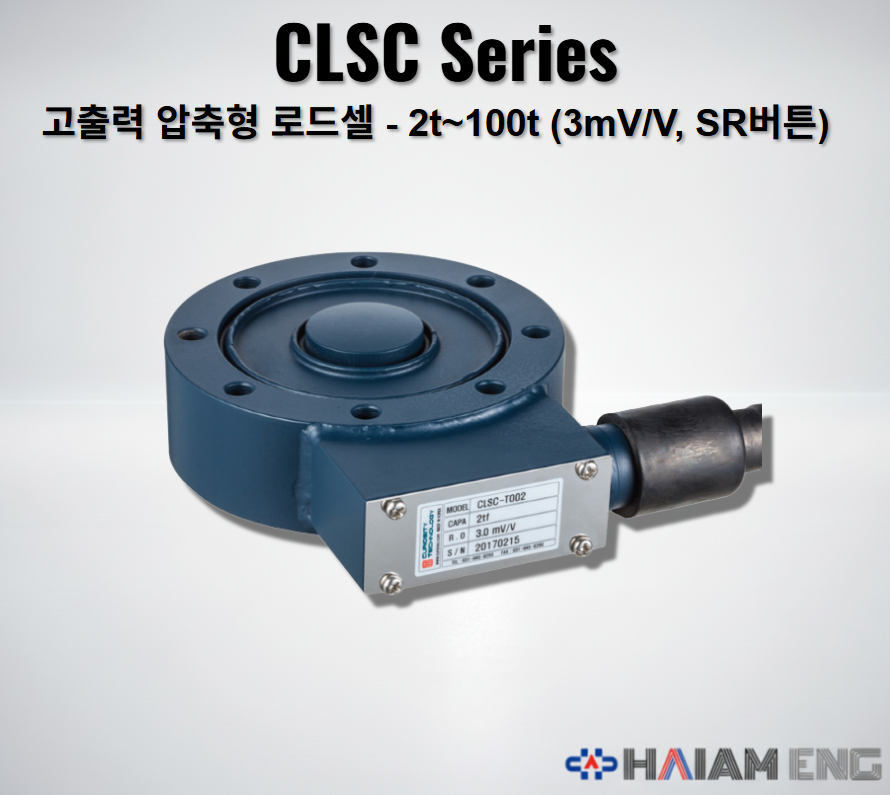

CLSC 고출력 압축 전용 로드셀 (SR 버튼형)
정격출력 3.0mV/V, 중앙 SR 로드버튼 적용
2ton~100ton
📝 CLSC 시리즈 핵심 요약
🏭 추천 적용 분야 (Applications)
⚙️ 상세 사양 (Specifications)
🏷️ 모델명 구성 (Ordering Info)
CLSC Series
⚠️ 모델별 상세 사양 및 용량은 아래 표를 참고하세요.
❓ 자주 묻는 질문 (FAQ)

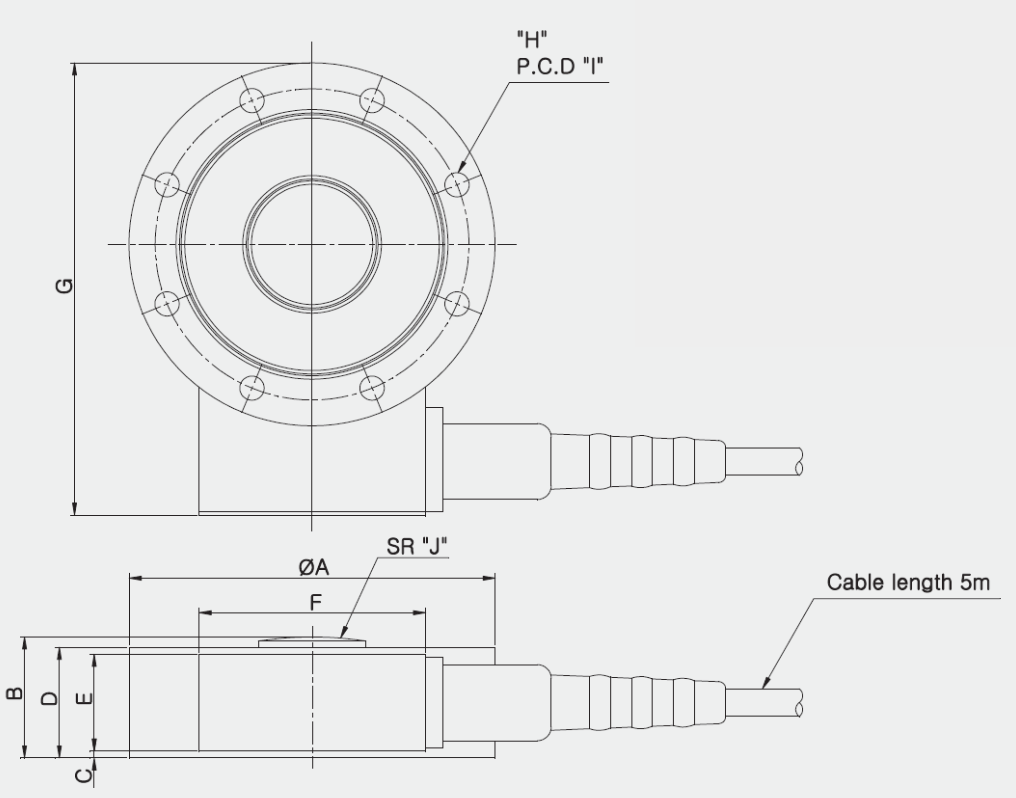

📐 도면 (Drawing)
- ℹ️ 제품의 사양 및 옵션은 데이터시트를 참고하여 주시고, 자세한 내용은 문의 바랍니다.
- ℹ️ 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
