🔹산업용 프레스 압력 관리: 강한 내구성과 측면 하중 저항력으로 프레스 장비의 가압력 측정 및 제어에 최적
⚙️ 상세 사양 (Specifications)
항목 (Item)
상세 (Detail)
최대 용량 (Max. Capacity)
0.5, 1, 2, 3, 5, 10, 15, 20, 30, 50, 100, 200 tf
정격 출력 (Rated Output)
2.0 ± 0.005 mV/V
제로 밸런스 (Zero Balance)
0.0 ± 0.02 mV/V
정밀도 등급 (Accuracy Class)
A급(0.02%), B급(0.05%) : ~30tf C급(0.1%) : 50tf~
반복성 (Repeatability)
0.01%(A), 0.02%(B), 0.1%(C) R.O.
크리프 (Creep, 30min)
0.03 % R.O.
인가 전압 (Excitation)
권장 10V, 최대 15V
입/출력 저항 (Resistance)
350 ± 3.5 Ω
절연 저항 (Insulation)
> 2,000 MΩ @50V DC
동작 온도 범위 (Operating Temp)
-20 ~ +80 ℃
케이블 사양 (Cable)
Braided shield 4-wire round cable (PVC-jacket)
보호 등급 (Protection)
IP67
🏷️ 모델명 구성 (Ordering Info)
CLS Series
⚠️ 모델별 상세 사양 및 용량은 아래 표를 참고하세요.
모델명 (Model)
용량 (Capacity)
나사 규격 (Thread)
CLS-500L / 1T / 2T / 3T
500kg / 1 / 2 / 3 tf
M16 x 2.0
CLS-5T
5 tf
M18 x 1.5
CLS-10T
10 tf
M24 x 2.0
CLS-15T
15 tf
M24 x 2.0
CLS-20T
20 tf
M39 x 2.0
CLS-30T
30 tf
M39 x 2.0
CLS-50T
50 tf
M45 x 3.0
CLS-100T
100 tf
M70 x 3.0
CLS-200T
200 tf
M90 x 3.0
CLS-500LCLS-5TCLS-10TCLS-50TCLS-100T
❓ 자주 묻는 질문 (FAQ)
QCLS-500L 모델과 CLS-50T 모델의 정밀도 차이가 있나요?
A. 네, 용량에 따라 적용되는 정밀도 등급이 다릅니다. CLS-500L(500kg)을 포함한 30tf 이하 모델은 A급(0.02%) 또는 B급(0.05%)의 높은 정밀도를 제공하지만, CLS-50T, 100T, 200T와 같은 고용량 모델은 C급(0.1%) 정밀도가 적용됩니다.
Q설치 공간이 협소한데 팬케이크형 로드셀이 적합할까요?
A. 네, CLS 시리즈는 납작한 원형(팬케이크) 디자인으로 높이가 낮아(Low Profile), 설치 높이에 제약이 있는 호퍼나 탱크, 시험기 등에 매우 적합합니다. 또한 측면 하중(Side Force)에 강해 구조적으로 안정적인 설치가 가능합니다.
Q인장과 압축 모두 사용 가능한가요?
A. 네, CLS 시리즈는 인장(Tension)과 압축(Compression) 양방향 힘 측정이 모두 가능한 겸용 센서입니다. 중앙의 나사 홀을 이용해 로드 버튼이나 로드 엔드 베어링과 같은 액세서리를 장착하여 편리하게 사용할 수 있습니다.

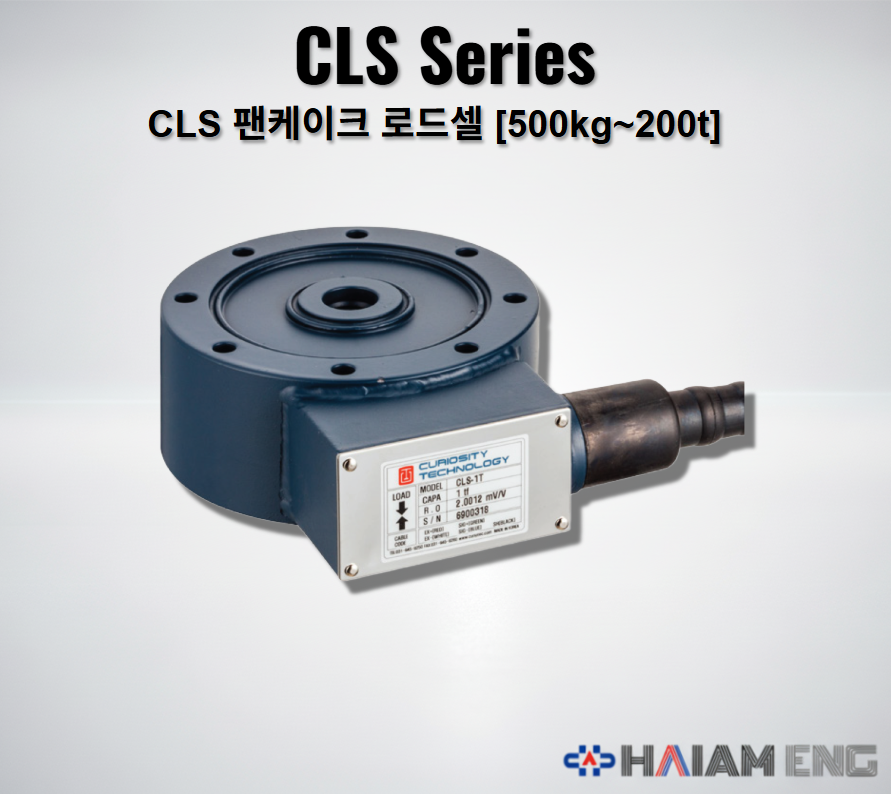

CLS 팬케이크형 인장/압축 로드셀
정격출력 2.0mV/V, 인장/압축 양방향 측정, Low Profile
용량 500kg~200ton, IP67 방수/방진, Paint finished steel
📋 실시간 견적/기술 문의하기 (Click)📝 CLS 시리즈 핵심 요약
🏭 추천 적용 분야 (Applications)
⚙️ 상세 사양 (Specifications)
C급(0.1%) : 50tf~
🏷️ 모델명 구성 (Ordering Info)
CLS Series
⚠️ 모델별 상세 사양 및 용량은 아래 표를 참고하세요.
❓ 자주 묻는 질문 (FAQ)

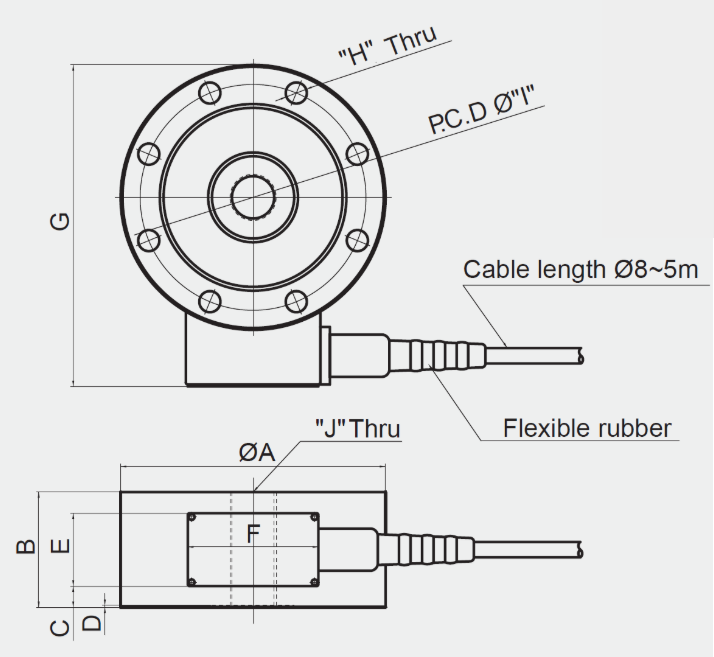

📐 도면 (Drawing)
