F2808 초소형 인장 압축 로드셀

WIKA(TECSIS)

F2808 초소형 인장/압축 로드셀

초소형 본체, 5N~2,000N 정격하중, 스테인리스 스틸 본체

IP66 보호등급, 정적·동적 하중 측정, 과부하 보호

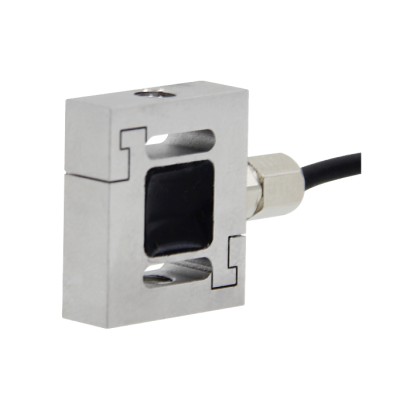

F2808은 직접적인 힘 전달축에서 인장·압축 하중을 측정하는 초소형 로드셀입니다. 금속 포일 스트레인 게이지와 과부하 보호를 적용했고, 스테인리스 스틸 본체와 IP66 보호등급으로 시험기, 계량 장치, 리벳팅 장비처럼 설치 공간이 제한된 장비에 안정적으로 적용할 수 있습니다.

📋 실시간 견적/기술 문의하기 (Click)

📌 상세 모델명: F2808 · 5~50N F2808 · 100~500N F2808 · 250~2,000N

📝 F2808 핵심 요약

✅ 하중 범위: 5N부터 2,000N까지 폭넓은 정격하중으로 소형 시험기부터 산업 설비 하중 확인까지 대응합니다.
✅ 출력 특성: 5N 모델은 1.5 ±0.15 mV/V, 10N 이상은 2.0 ±0.2 mV/V 출력으로 구분됩니다.
✅ 내구성: 스테인리스 스틸 본체, 허용 과부하 150 % Fnom, 파괴 하중 300 % Fnom 사양입니다.
✅ 설치 선택: 정격하중 구간에 따라 M3, M4, M8 체결과 케이블 직경, 유니온 너트 규격이 달라집니다.

🏭 추천 적용 분야 (Applications)

🔹인장·압축 시험기: 직접적인 힘 전달축에서 정적·동적 하중을 측정해야 하는 시험 장비에 적합합니다. 초소형 본체라 장비 내부 공간이 좁아도 설치 구성이 수월합니다.
🔹호퍼·탱크 계량: 소형 계량 구조에서 하중 변화를 안정적으로 읽어야 할 때 적용하기 좋습니다. 스테인리스 본체와 IP66 보호등급으로 산업 현장 운용 폭을 넓힙니다.
🔹산업 설비 하중 모니터링: 리벳팅 기계, 용접 장비, 자동화 설비의 압입력과 체결 하중 확인에 활용할 수 있습니다. 과부하 보호와 중심 하중 조건을 함께 관리하면 측정 안정성을 높일 수 있습니다.

⚙️ 상세 사양 (Specifications)

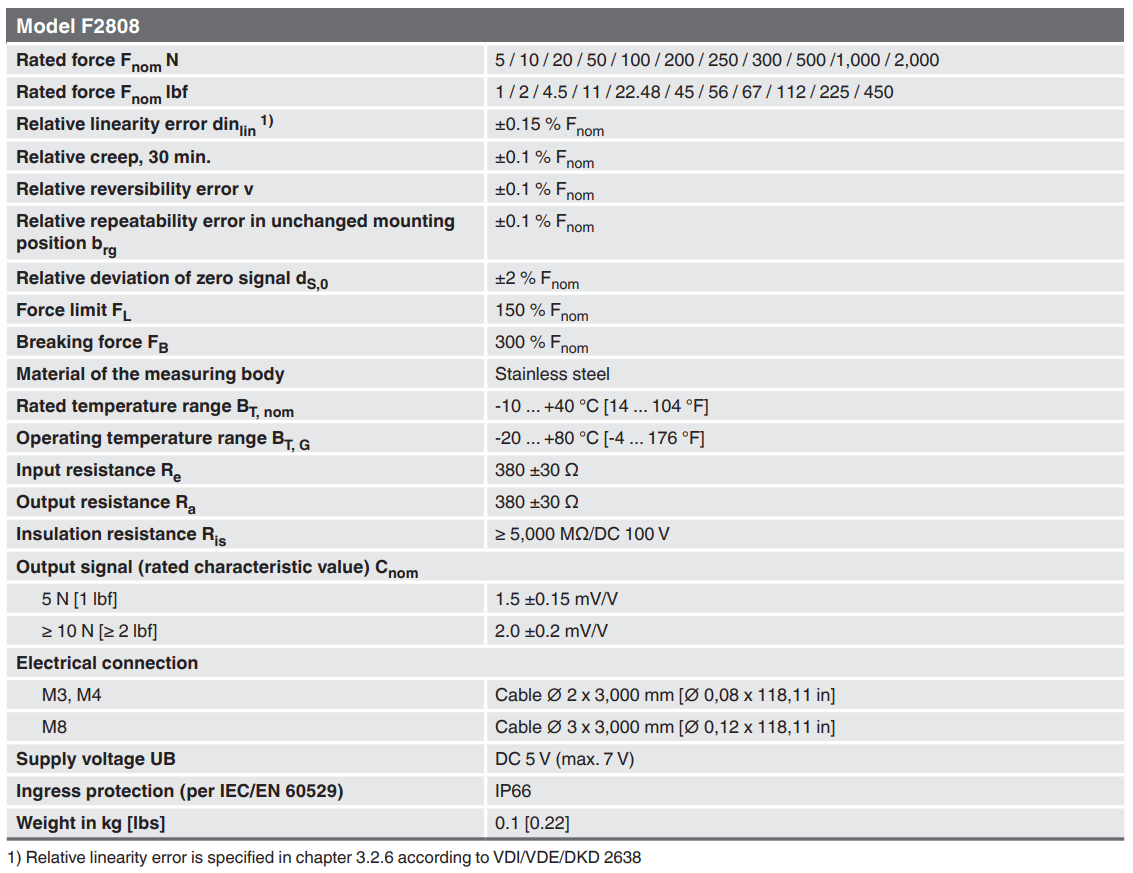

항목 (Item)	상세 (Detail)
정격하중 (N)	5 / 10 / 20 / 50 / 100 / 200 / 250 / 300 / 500 / 1,000 / 2,000 N
정격하중 (lbf)	1 / 2 / 4.5 / 11 / 22.48 / 45 / 56 / 67 / 112 / 225 / 450 lbf
비선형성	±0.15 % Fnom
크리프 (30분)	±0.1 % Fnom
복귀오차	±0.1 % Fnom
반복성	±0.1 % Fnom
영점 편차	±2 % Fnom
허용 과부하	150 % Fnom
파괴 하중	300 % Fnom
본체 재질	스테인리스 스틸
정격 온도 범위	-10 ... +40 °C [14 ... 104 °F]
사용 온도 범위	-20 ... +80 °C [-4 ... 176 °F]
입력 저항	380 ±30 Ω
출력 저항	380 ±30 Ω
절연 저항	≥ 5,000 MΩ / DC 100 V
출력 신호	5 N에서 1.5 ±0.15 mV/V, 10 N 이상에서 2.0 ±0.2 mV/V
전원	DC 5 V (최대 7 V)
보호 등급	IP66
중량	0.1 kg [0.22 lb]

🏷️ 모델명 구성 (Ordering Info)

F2808

⚠️ 별도 파생 모델명이 공개되지 않은 제품군이라 정격하중 구간별 체결·케이블 사양을 함께 확인하시면 선택이 빠릅니다.

모델명 (Model)	정격하중 (Capacity)	특징 (Feature)

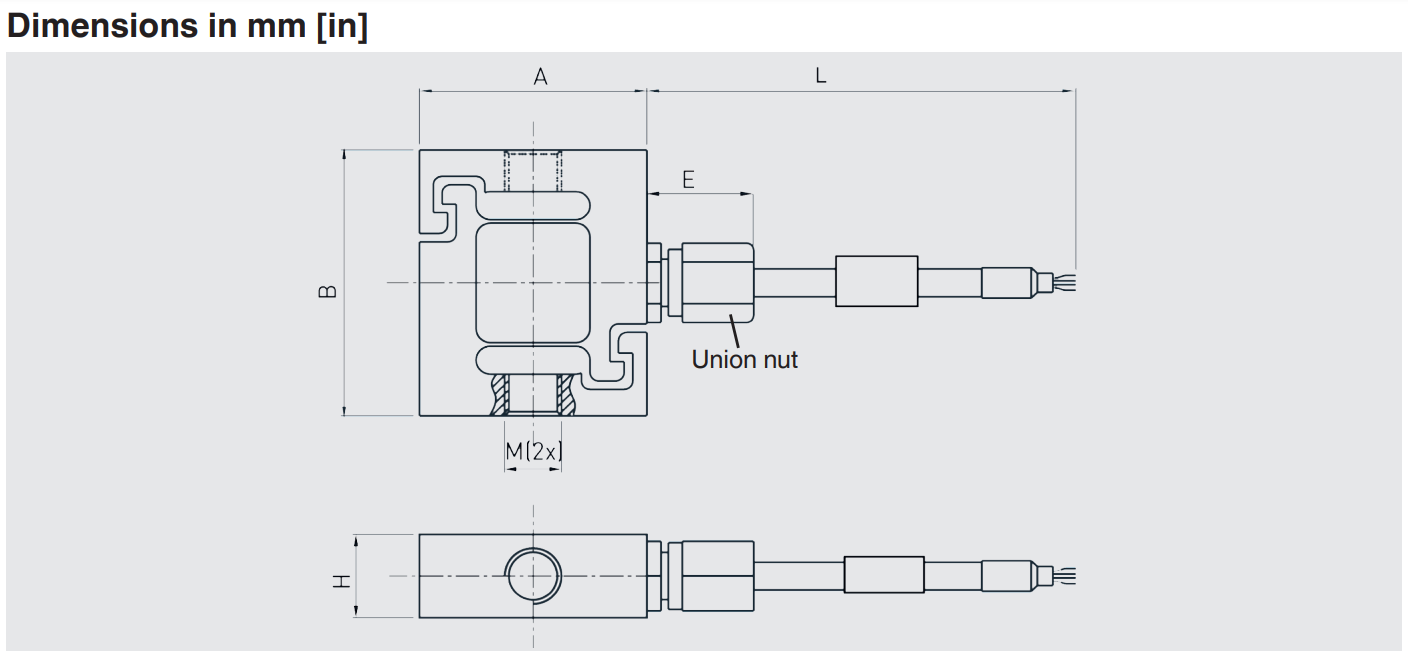

F2808	5 / 10 / 20 / 50 N	체결 나사 M3, 케이블 Ø2 × 3,000 mm, 유니온 너트 M4
F2808	100 / 200 / 250 / 300 / 500 N	체결 나사 M4, 케이블 Ø2 × 3,000 mm, 유니온 너트 M4
F2808	250 / 300 / 500 / 1,000 / 2,000 N	체결 나사 M8, 케이블 Ø3 × 3,000 mm, 유니온 너트 M6

F2808 · 5~50N F2808 · 100~500N F2808 · 250~2,000N

❓ 자주 묻는 질문 (FAQ)

QF2808은 어떤 정격하중으로 선택하면 좋나요?

A.F2808은 5N부터 2,000N까지 같은 제품군으로 선택할 수 있습니다. 실제 측정 하중보다 여유 있는 정격하중을 잡고, 허용 과부하 150 % Fnom 범위를 함께 확인하면 장비 설계와 검수에 유리합니다.

Q정격하중 구간마다 기계적 연결 사양이 어떻게 달라지나요?

A.5~50 N 구간은 M3 체결과 Ø2 케이블, 100~500 N 구간은 M4 체결과 Ø2 케이블, 250~2,000 N 구간은 M8 체결과 Ø3 케이블 구성이 적용됩니다. 유니온 너트는 각각 M4, M4, M6로 달라지므로 기구 설계 단계에서 함께 확인하시는 것이 좋습니다.

Q설치와 배선에서 먼저 확인할 점은 무엇인가요?

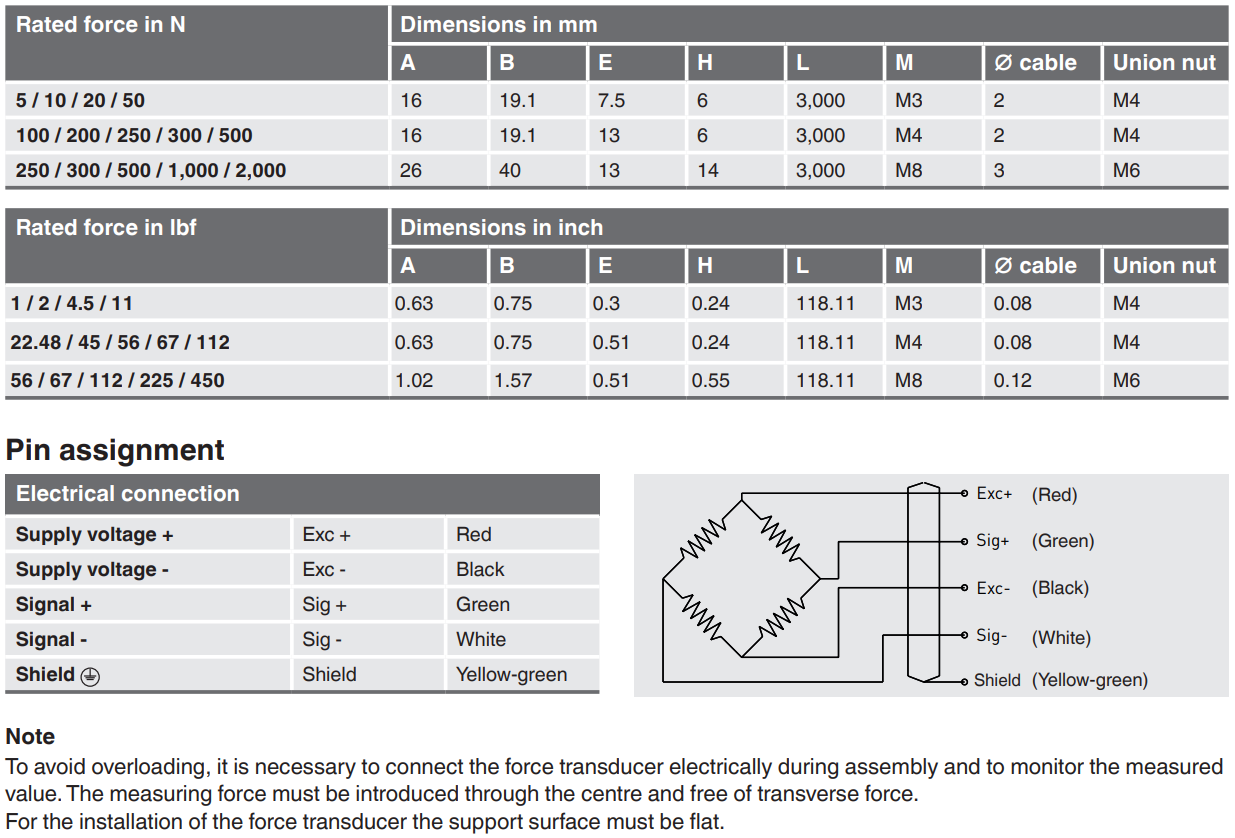

A.하중은 중심으로 가해지고 횡력은 없도록 설치해야 하며, 지지면은 평평해야 합니다. 조립 중에는 전기적으로 연결한 상태에서 측정값을 보며 과부하를 피하는 것이 좋고, 배선은 Exc+ Red, Exc- Black, Sig+ Green, Sig- White, Shield Yellow-green, 전원은 DC 5 V 기준으로 확인하시면 됩니다.
