산업용 정밀 계측의 모든 것
"극한의 산업 현장부터 초정밀 연구실까지, 엄격하게 검증된 글로벌 표준 센서를 만나보세요."
1kN~50kN 대응 · 박막형 기술 · 정적/동적 하중 측정
스테인리스 스틸 1.4542 · 통합 앰프 옵션 · 프레스/리프팅 실린더 적용
F2304 핵심 요약
F2304는 직접적인 힘의 흐름에서 정적 및 동적 하중을 측정하는 인장/압축 포스 트랜스듀서입니다. 광범위한 응용 분야에서 장력과 압축력을 모두 측정할 수 있도록 설계되어, 단일 센서로 양방향 하중을 관리해야 하는 장비에 유리합니다.
이 시리즈는 전기 스핀들 프레스의 축력 측정, 리프팅 실린더 과부하 보호 모니터링, 펀치 및 용접 건의 힘 측정에 적용할 수 있습니다. 높은 충격 및 진동 저항, 우수한 재현성, 간단한 설치성이 핵심 장점입니다.

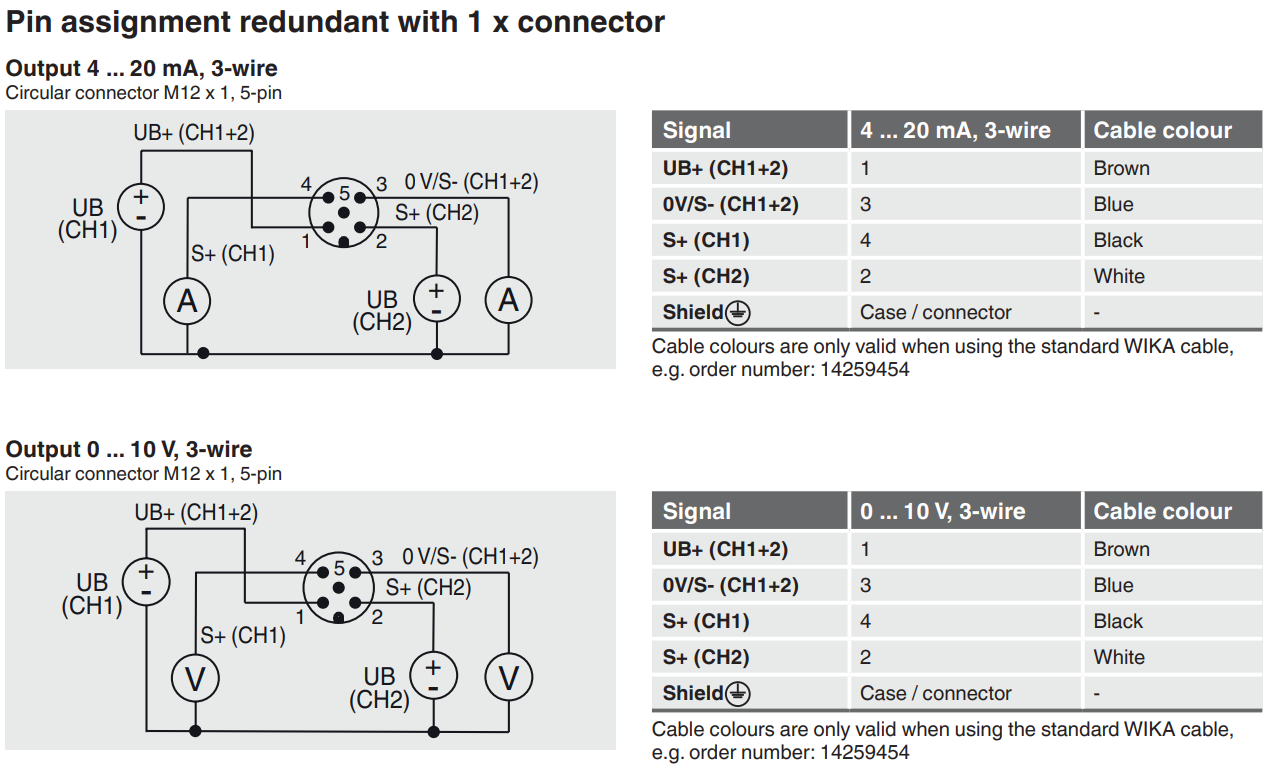

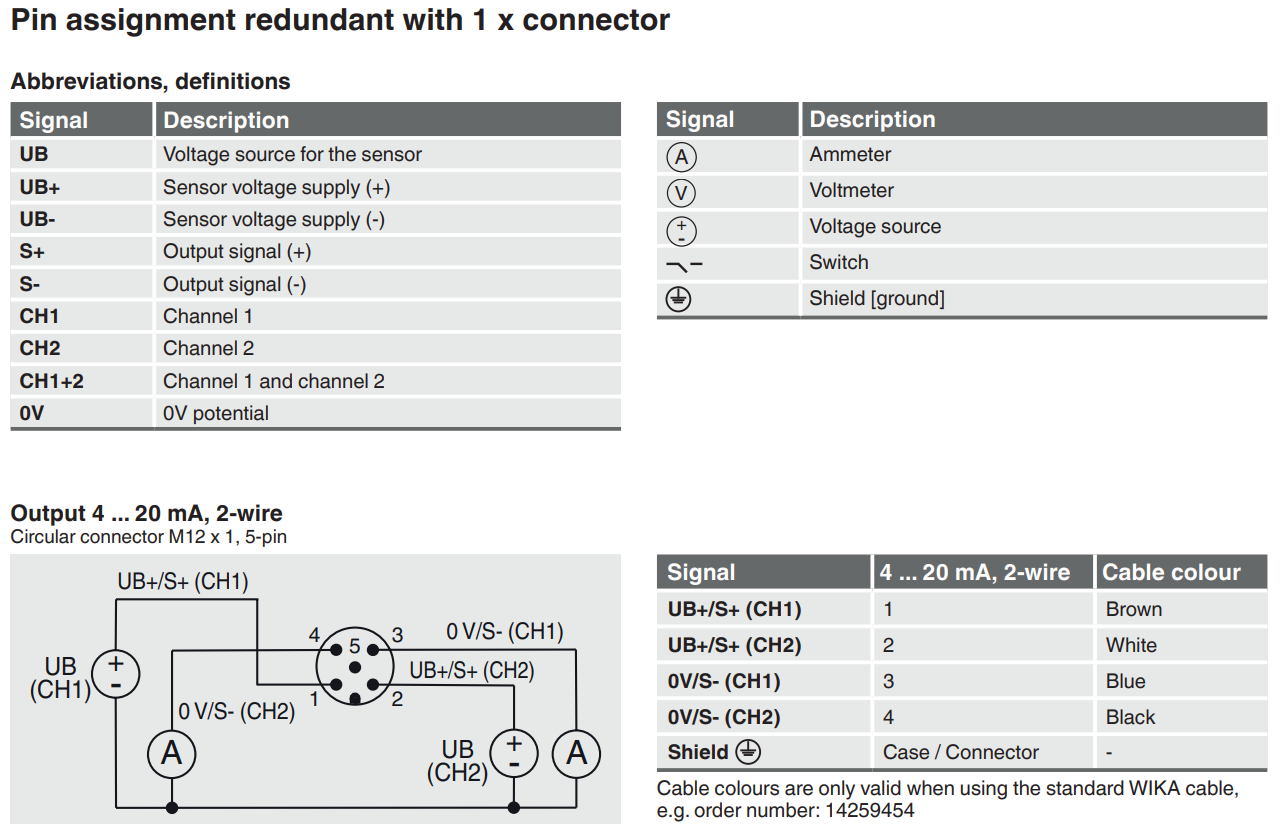

본체는 고강도 내식성 스테인리스 스틸 1.4542로 제작되며, 표준 유효 전류 및 전압 출력(4 ... 20 mA / 0 ... 10 V) 구성이 가능합니다. 중복 출력 신호와 CAN 프로토콜 대응도 선택할 수 있어 설비 인터페이스 구성의 폭이 넓습니다.
Q. F2304는 어떤 장비에 많이 적용되나요?
A. 전기 스핀들 프레스, 리프팅 실린더, 펀치, 용접 건, 각종 드라이브 장비처럼 축방향 힘을 직접 모니터링해야 하는 산업 장비에 많이 적용됩니다.
Q. 전압 출력과 전류 출력 모두 가능한가요?

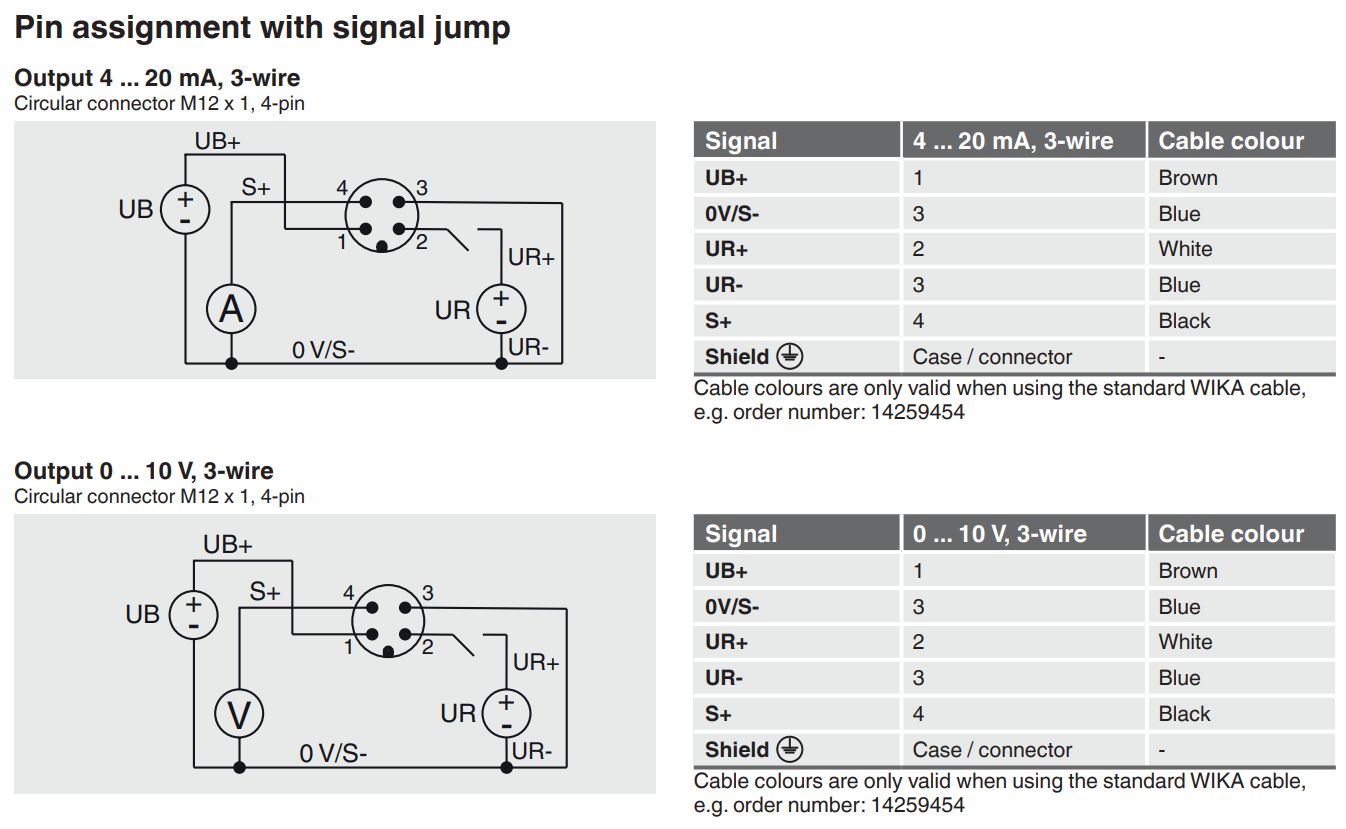

A. 네. 데이터시트 기준으로 표준 유효 전류 및 전압 출력인 4 ... 20 mA, 0 ... 10 V 구성에 대응할 수 있어 PLC나 제어 시스템 연동에 유리합니다.
Q. 충격과 진동이 있는 현장에도 사용할 수 있나요?
A. F2304는 높은 장기 안정성과 높은 충격 및 진동 저항을 갖춘 구조로 소개되어 반복 하중과 설비 진동이 있는 산업 환경에 적합합니다. 실제 선정 시에는 정격 범위와 설치 조건을 함께 확인해 주세요.
F2304_제품데이터시트.pdf
F2304_사용지침서.pdf

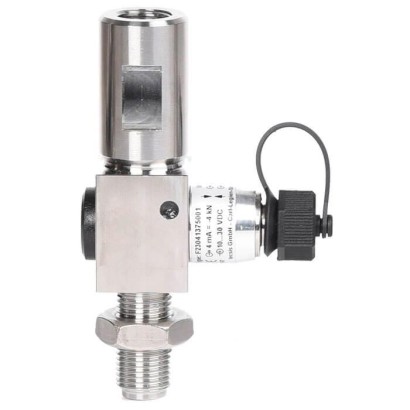

F2304 인장/압축 포스 트랜스듀서
1kN~50kN 대응 · 박막형 기술 · 정적/동적 하중 측정
스테인리스 스틸 1.4542 · 통합 앰프 옵션 · 프레스/리프팅 실린더 적용
F2304 핵심 요약
🏭 추천 적용 분야 (Applications)
🧾 제품 설명
F2304는 직접적인 힘의 흐름에서 정적 및 동적 하중을 측정하는 인장/압축 포스 트랜스듀서입니다. 광범위한 응용 분야에서 장력과 압축력을 모두 측정할 수 있도록 설계되어, 단일 센서로 양방향 하중을 관리해야 하는 장비에 유리합니다.
이 시리즈는 전기 스핀들 프레스의 축력 측정, 리프팅 실린더 과부하 보호 모니터링, 펀치 및 용접 건의 힘 측정에 적용할 수 있습니다. 높은 충격 및 진동 저항, 우수한 재현성, 간단한 설치성이 핵심 장점입니다.

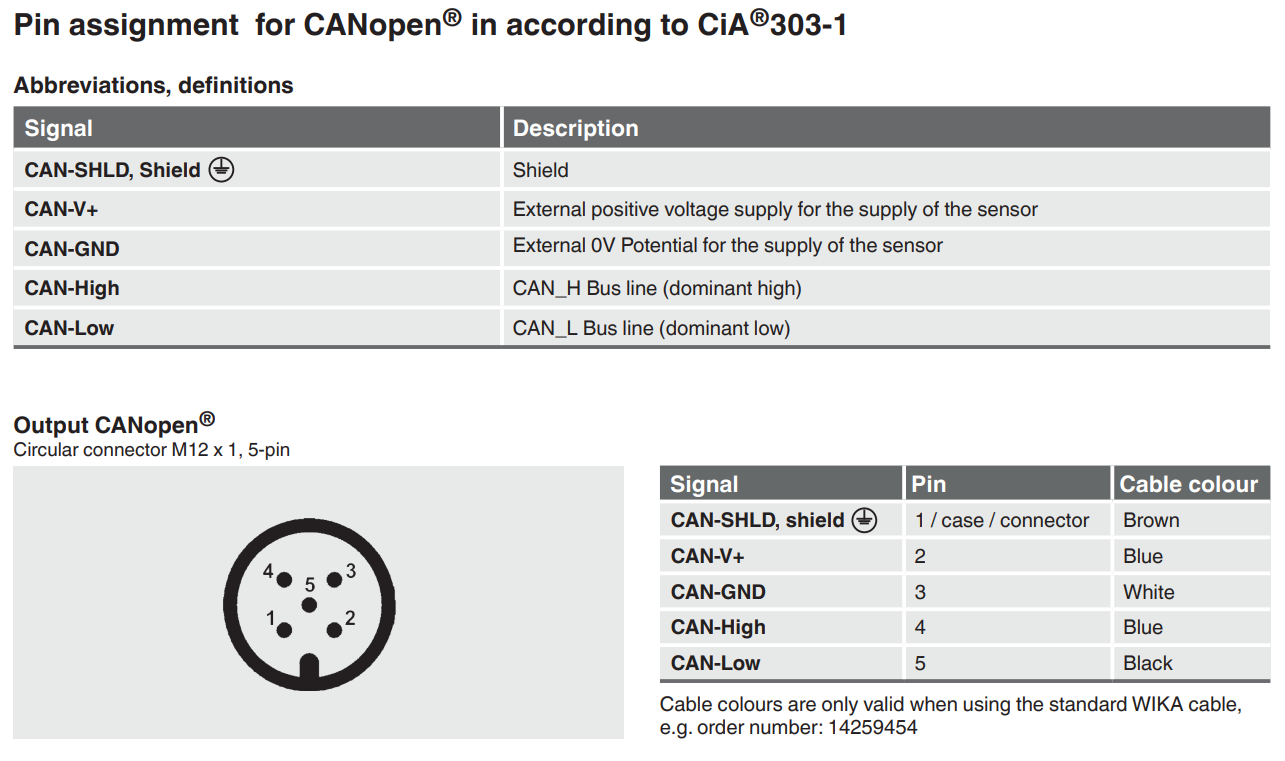

본체는 고강도 내식성 스테인리스 스틸 1.4542로 제작되며, 표준 유효 전류 및 전압 출력(4 ... 20 mA / 0 ... 10 V) 구성이 가능합니다. 중복 출력 신호와 CAN 프로토콜 대응도 선택할 수 있어 설비 인터페이스 구성의 폭이 넓습니다.

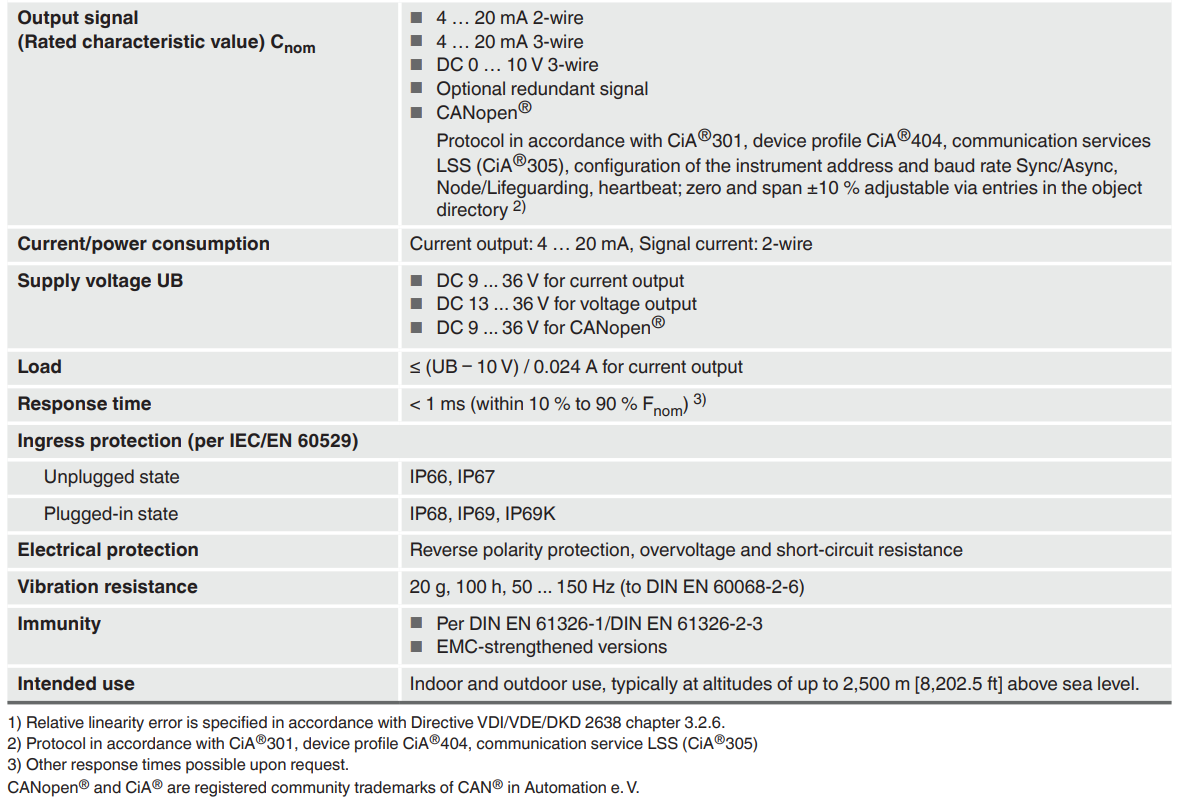

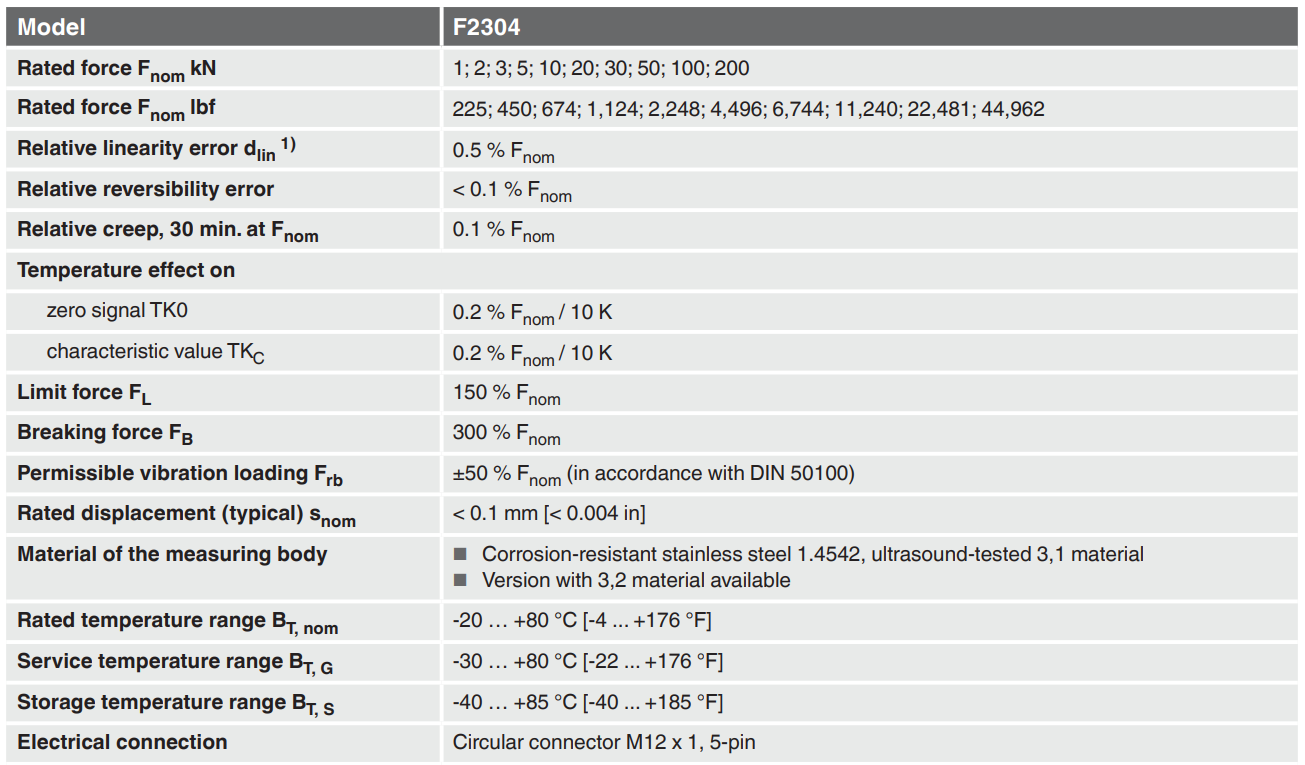

⚙️ 사양 (Specifications)
❓ 자주 묻는 질문 (FAQ)
Q. F2304는 어떤 장비에 많이 적용되나요?
A. 전기 스핀들 프레스, 리프팅 실린더, 펀치, 용접 건, 각종 드라이브 장비처럼 축방향 힘을 직접 모니터링해야 하는 산업 장비에 많이 적용됩니다.
Q. 전압 출력과 전류 출력 모두 가능한가요?
A. 네. 데이터시트 기준으로 표준 유효 전류 및 전압 출력인 4 ... 20 mA, 0 ... 10 V 구성에 대응할 수 있어 PLC나 제어 시스템 연동에 유리합니다.
Q. 충격과 진동이 있는 현장에도 사용할 수 있나요?
A. F2304는 높은 장기 안정성과 높은 충격 및 진동 저항을 갖춘 구조로 소개되어 반복 하중과 설비 진동이 있는 산업 환경에 적합합니다. 실제 선정 시에는 정격 범위와 설치 조건을 함께 확인해 주세요.

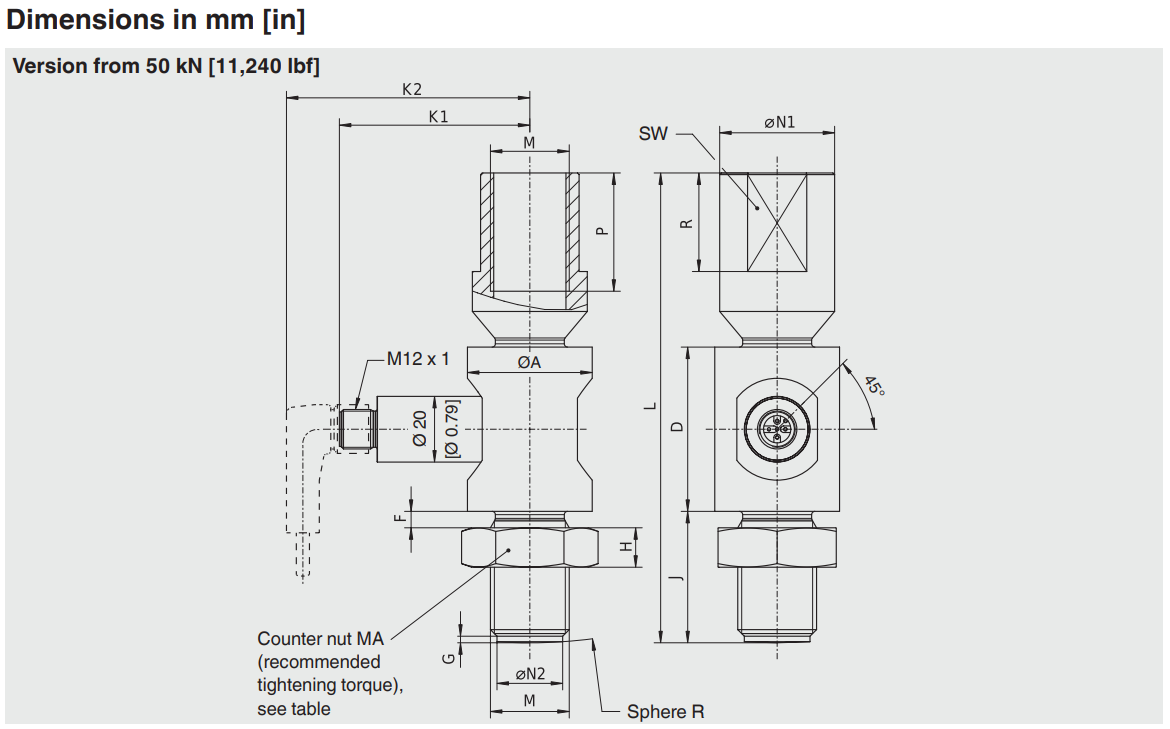

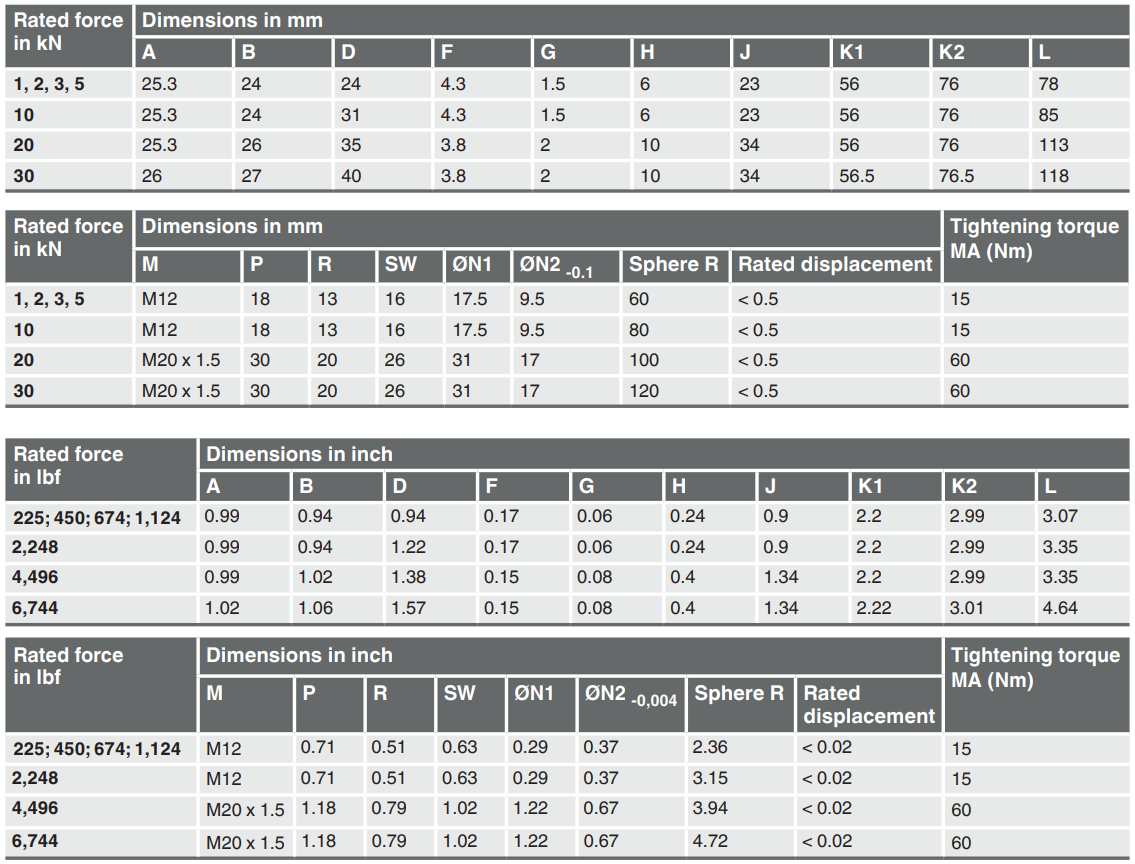

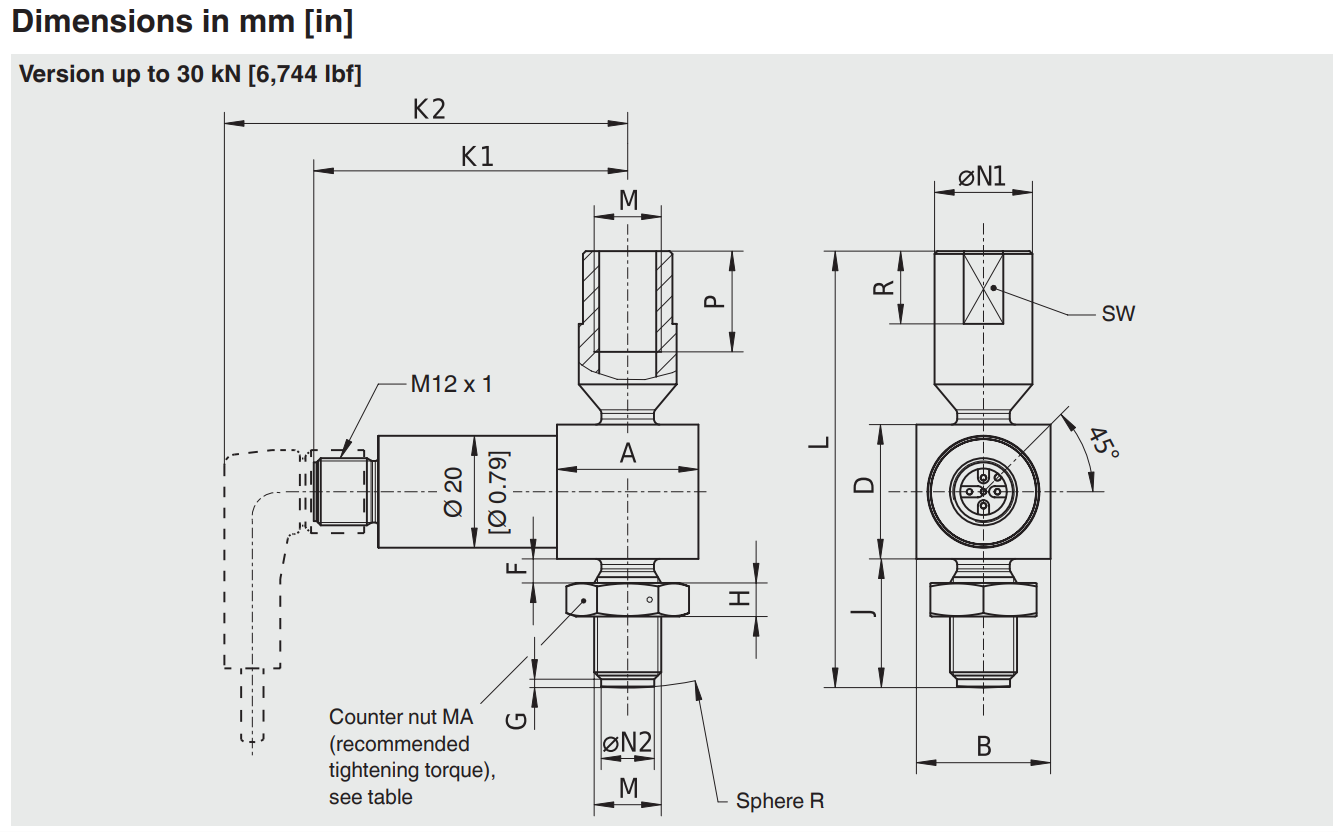

📐 도면 (Drawing)

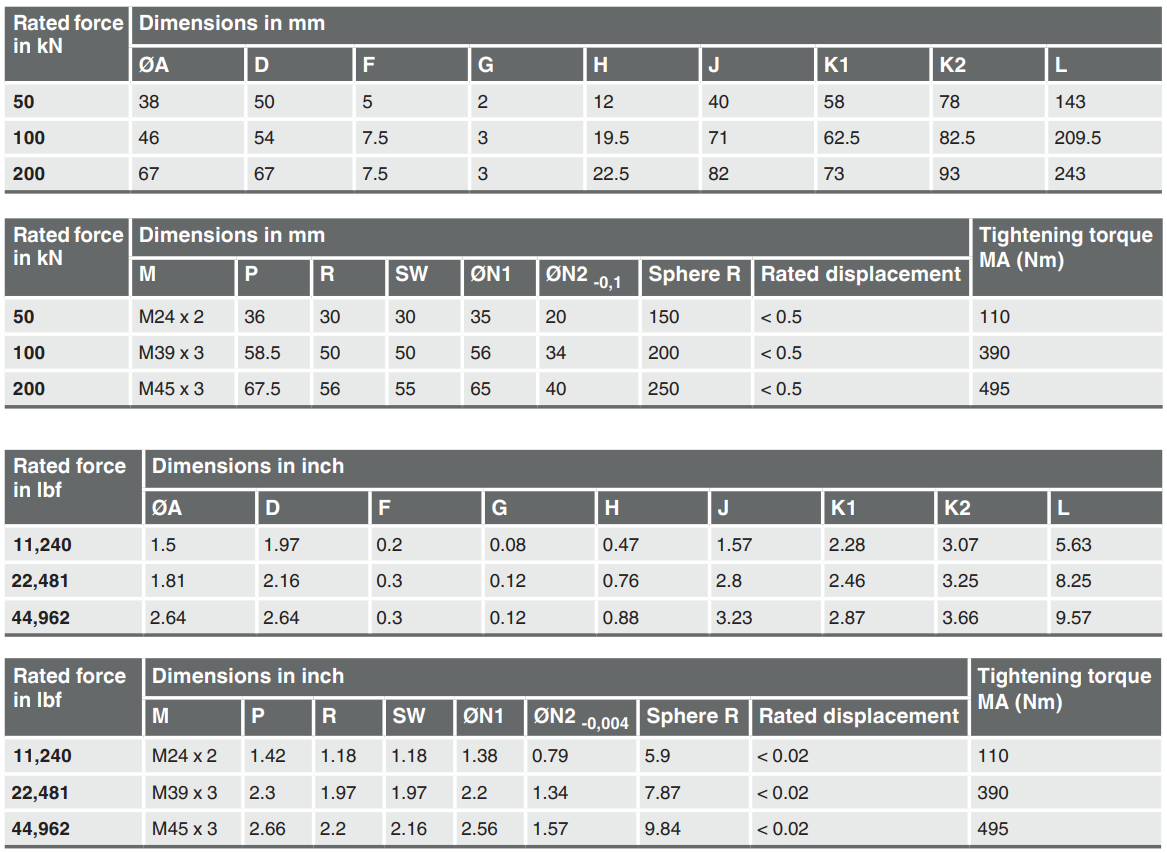

- 카탈로그, 사용 지침서, 상세 치수는 첨부 PDF를 함께 확인해 주세요.
- 제품의 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
