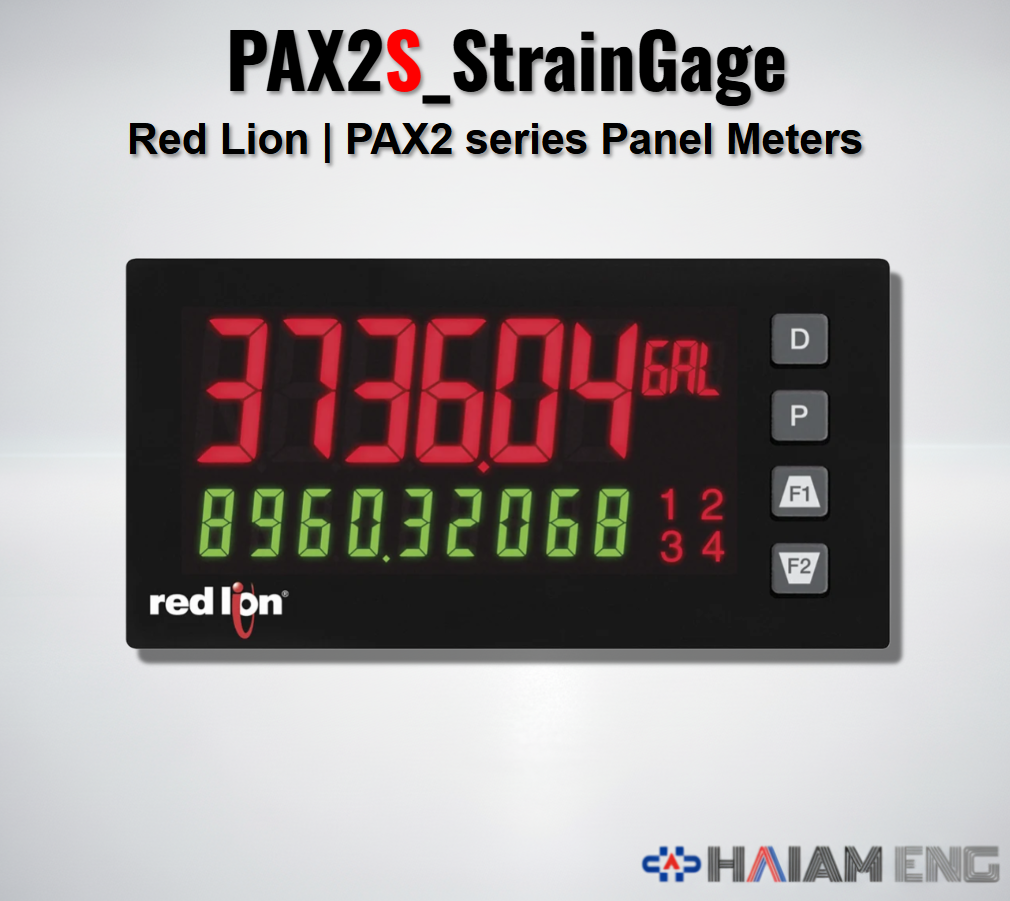

Red Lion PAX2S Strain Gage Panel Meter Load Cell Pressure Sensor

Red Lion Controls (레드 라이언)

PAX2S 프리미엄 스트레인 게이지 패널 미터 (Strain Gage Input)

로드셀, 압력 센서 전용 입력, 듀얼 디스플레이, 고정밀 계량/측정

상세 모델명: PAX2S000 (메인 유닛) PAXCDS (출력 카드) PAXCDC (통신 카드) PAXCDL (아날로그 출력)

(단종)

📝 PAX2S 핵심 요약

✅ 스트레인 게이지 전용 입력: 로드셀(Load Cell) 및 mV 출력을 가지는 압력 센서에 최적화된 모델입니다. 4-Wire 브릿지 회로를 완벽하게 지원하며, 미세한 전압 변화를 고정밀로 측정하여 중량이나 압력으로 환산 표시합니다.
✅ 듀얼 라인 디스플레이 (Dual Line): 상단 메인 화면(0.7인치)에는 현재 중량/압력 값을, 하단 보조 화면(0.35인치)에는 용기 무게(Tare), 설정값(Setpoint), 총 적산값(Gross) 등을 표시하여 계량 프로세스를 한눈에 파악할 수 있습니다.
✅ 컬러 체인지 (Color Change): 상단 디스플레이는 조건에 따라 Red, Orange, Green으로 색상이 변합니다. 과부하(Overload)나 설정 범위 이탈 시 즉시 색상을 변경하여 작업자에게 경고를 보낼 수 있습니다.
✅ 강력한 센서 전원 (Excitation): 점퍼 설정을 통해 5VDC 또는 10VDC의 안정적인 브릿지 전원을 공급합니다. 최대 4개의 350Ω 로드셀을 동시에 구동할 수 있어 대형 호퍼나 트럭 스케일에도 적용 가능합니다.
✅ 커스텀 선형화 (Linearization): 비선형적인 특성을 가진 센서나 불규칙한 탱크 형상을 보정하기 위해 최대 16포인트의 커스텀 선형화 기능을 제공하여 측정 정밀도를 극대화합니다.

🏭 추천 적용 분야 (Applications)

호퍼 및 탱크 계량 시스템: 로드셀 신호를 직접 받아 원료의 투입량과 배출량을 정밀하게 제어합니다. 하단 디스플레이에 총 적산량을 표시하여 재고 관리까지 한 번에 해결할 수 있습니다.
인장/압축 시험기: 재료 시험기의 로드셀 출력을 연결하여 피크(Peak) 하중을 포착하고(Max Capture), 파단 시점의 힘을 정확하게 기록합니다.
압출기 압력 모니터링: 플라스틱 압출 성형기의 용융 압력 센서(Melt Pressure Sensor) 신호를 받아 압력을 감시하고, 과압 발생 시 색상 변경 및 릴레이 출력으로 장비를 보호합니다.

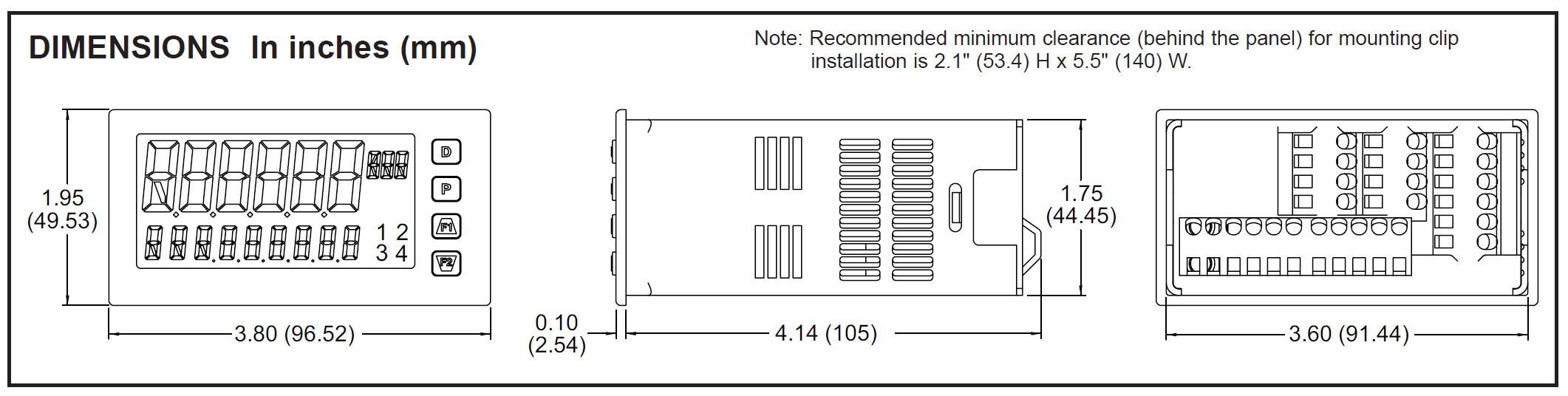

⚙️ 상세 사양 (Specifications)

항목 (Item)	상세 내용 (Detail)
디스플레이 (Top)	6자리, 0.71" (18mm), Red/Orange/Green 컬러 변경 가능 (-19999 ~ 999999)
디스플레이 (Bottom)	9자리, 0.35" (8.9mm), Green LED (단위, Tare, Gross 등 표시)
사용 전원 (Universal)	AC: 40 ~ 250 VAC (50/60 Hz), 20VA DC: 21.6 ~ 250 VDC, 8W
입력 범위 (Input Ranges)	±24 mVDC 또는 ±240 mVDC (점퍼 선택 가능) 임피던스: 100 MΩ 이상
브릿지 전원 (Excitation)	+5 VDC @ 65mA max. (350Ω 로드셀 4개 구동 가능) +10 VDC @ 125mA max. (점퍼 선택)
연결 방식 (Input Type)	4-Wire Bridge (Differential) 또는 2-Wire (Single-ended)

🏷️ 모델명 구성 및 옵션 카드 (Ordering Info)

PAX2S 본체 및 옵션 카드 전체 리스트

※ 본체는 단일 모델(PAX2S000)이며, 필요한 기능을 옵션 카드로 추가하여 확장합니다.

분류 (Category)	모델명 (Model)	기능 설명 (Description)
메인 유닛	PAX2S000	스트레인 게이지 입력 패널 미터 (AC/DC 겸용 전원)
셋포인트 출력 (Output Cards)	PAXCDS10	듀얼 릴레이 출력 카드 (Dual Form C Relay)
	PAXCDS20	쿼드 릴레이 출력 카드 (Quad Form A Relay)
	PAXCDS30	쿼드 싱킹 오픈 컬렉터 출력 (Quad Setpoint Sinking Open Collector)
	PAXCDS40	쿼드 소싱 오픈 컬렉터 출력 (Quad Setpoint Sourcing Open Collector)
통신 카드 (Comms Cards)	PAXCDC10	RS485 시리얼 통신 카드 (터미널 블록)
	PAXCDC1C	확장 RS485 시리얼 통신 카드 (듀얼 RJ11 커넥터)
	PAXCDC20	RS232 시리얼 통신 카드 (터미널 블록)
	PAXCDC2C	확장 RS232 시리얼 통신 카드 (9핀 D-Sub 커넥터)
	PAXCDC30	DeviceNet 통신 카드
	PAXCDC50	Profibus-DP 통신 카드
아날로그 출력	PAXCDL10	아날로그 출력 카드 (Analog Output Card)

❓ 자주 묻는 질문 (FAQ)

Q. [설정] 24mV와 240mV 입력 레인지 선택은 어떻게 하나요?

A. 입력 범위 설정은 외부에서 할 수 없으며, 안전을 위해 전원을 차단하고 내부 유닛을 케이스에서 분리해야 합니다. 내부 PCB 기판의 점퍼(Jumper)를 측정하고자 하는 범위(±24mV 또는 ±240mV) 위치에 맞게 옮겨 꽂으면 됩니다. 24mV 범위는 감도가 높아 미세한 신호 측정에 유리합니다.

Q. [전원 공급] 로드셀 전원(Excitation)은 몇 볼트를 사용해야 하나요?

A. 로드셀 사양에 따라 다르지만, 일반적으로 5V 또는 10V를 선택할 수 있습니다. 3mV/V 출력의 고감도 로드셀을 사용할 때는 5V Excitation을 선택하여 24mV 레인지를 활용하는 것이 좋습니다. 또한 5V 사용 시 로드셀 소비 전력을 줄일 수 있어 최대 4개의 350Ω 로드셀을 동시에 연결할 수 있습니다. (전원 선택 또한 내부 점퍼로 설정)

Q. [모델 선택] PAXS와 PAX2S의 차이점은 무엇인가요?

A. 가장 큰 차이는 듀얼 디스플레이와 컬러 체인지 기능입니다. PAX2S는 두 줄로 정보를 표시하여 현재값과 설정값(SP) 등을 동시에 확인할 수 있고, 상태에 따라 화면 색상을 바꿔 시각적 알람을 줍니다. 또한 AC/DC 겸용 유니버설 전원을 채택하여 전원 사양 고민 없이 설치할 수 있다는 장점이 있습니다.
