✅ 완벽한 유니버설 입력 (Universal Input): 단 하나의 모델로 DC 전류(Max 2A), DC 전압(Max 200V), 열전대(TC), 측온저항체(RTD), 저항(Resistance) 등 총 14가지 이상의 다양한 아날로그 신호를 모두 측정할 수 있습니다.
✅ 듀얼 라인 디스플레이 (Dual Line): 상단 메인 디스플레이(0.7인치)와 하단 보조 디스플레이(0.35인치)를 통해 현재 측정값(PV)과 단위, 태그, 설정값(SP), 최대/최소값 등을 동시에 표시하여 정보 전달력을 극대화했습니다.
✅ 컬러 체인지 & 터치 버튼: 상단 디스플레이는 조건에 따라 적색(Red), 주황색(Orange), 녹색(Green)으로 색상이 변하여 시각적 알람 효과를 제공하며, 전면 키패드는 정전식 터치 방식을 적용하여 내구성이 뛰어납니다.
✅ 유니버설 전원 (Universal Power): AC 40-250V 및 DC 21.6-250V를 모두 지원하는 프리볼트 사양으로, 전원 전압이나 극성에 구애받지 않고 설치가 가능합니다.
✅ 간편한 USB 설정: 별도의 통신 카드 없이 내장된 mini-USB 포트를 통해 PC(Crimson 소프트웨어)와 연결하여 모든 파라미터를 쉽고 빠르게 설정할 수 있습니다.
🏭 추천 적용 분야 (Applications)
복합 프로세스 모니터링: 압력, 유량, 온도, 레벨 등 다양한 센서가 혼재된 현장에서 단일 모델(PAX2A)로 모든 계측 포인트를 커버하여 예비품 재고를 획기적으로 줄일 수 있습니다.
정밀 온도 제어 시스템: 열전대 및 RTD 센서를 직접 연결하여 0.1도 단위의 정밀 온도를 표시하고, 상단에는 현재 온도, 하단에는 목표 온도를 띄워 직관적인 관리가 가능합니다.
고전류/고전압 직결 측정: 별도의 션트 저항 없이 최대 2A DC 전류를, 별도의 분압기 없이 최대 200V DC 전압을 직접 입력받아 배터리 충방전 시스템이나 태양광 패널 모니터링에 적합합니다.
⚙️ 상세 사양 (Specifications)
항목 (Item)
상세 내용 (Detail)
디스플레이 (Top)
6자리, 0.71" (18mm), Red/Orange/Green 컬러 변경 가능 (-19999 ~ 999999)
• DC 전류: ±250uA, ±2.5mA, ±25mA, ±250mA, ±2A • DC 전압: ±250mV, ±2.0V, ±10V, ±25V, ±100V, ±200V • 열전대(TC): T, E, J, K, R, S, B, N, C 타입 • RTD: 100Ω Pt, 120Ω Ni, 10Ω Cu (3/4선식) • 저항: 100Ω, 1kΩ, 10kΩ 레인지
센서 전원 (Excitation)
+18 VDC @ 50mA (트랜스미터 전원용)
방수 등급
전면 NEMA 4X / IP65 (Sealed Bezel)
🏷️ 모델명 구성 및 옵션 카드 (Ordering Info)
PAX2A 본체 및 옵션 카드 전체 리스트
※ 본체는 단일 모델(PAX2A000)이며, 필요한 기능을 옵션 카드로 추가하여 확장합니다.
분류 (Category)
모델명 (Model)
기능 설명 (Description)
메인 유닛
PAX2A000
유니버설 DC 아날로그 입력 미터 (AC/DC 겸용 전원)
셋포인트 출력 (Output Cards)
PAXCDS10
듀얼 릴레이 출력 카드 (Dual Setpoint Relay Output)
PAXCDS20
쿼드 릴레이 출력 카드 (Quad Setpoint Relay Output)
PAXCDS30
쿼드 싱킹 오픈 컬렉터 출력 (Quad Setpoint Sinking Open Collector)
PAXCDS40
쿼드 소싱 오픈 컬렉터 출력 (Quad Setpoint Sourcing Open Collector)
통신 카드 (Comms Cards)
PAXCDC10
RS485 시리얼 통신 카드 (터미널 블록)
PAXCDC1C
확장 RS485 시리얼 통신 카드 (듀얼 RJ11 커넥터)
PAXCDC20
RS232 시리얼 통신 카드 (터미널 블록)
PAXCDC2C
확장 RS232 시리얼 통신 카드 (9핀 D-Sub 커넥터)
PAXCDC30
DeviceNet 통신 카드
PAXCDC50
Profibus-DP 통신 카드
아날로그 출력
PAXCDL10
아날로그 출력 카드 (Analog Output Card)
❓ 자주 묻는 질문 (FAQ)
Q. [입력 설정] 점퍼 설정은 제품 뒷면에서 바로 할 수 있나요?
A. 아니요, PAX2A의 점퍼는 외부에서 접근할 수 없습니다. 안전을 위해 반드시 전원을 차단한 후, 케이스(Case)에서 내부 유닛(본체)을 앞으로 당겨 분리해야 합니다. 내부 PCB 기판에 있는 점퍼(Jumper)를 원하는 입력 모드(전압/전류/온도)에 맞게 옮겨 꽂은 뒤 다시 조립하여 사용합니다.
Q. [통신] Profibus-DP 통신 카드는 무엇인가요?
A. Profibus-DP (Process Field Bus - Decentralized Peripherals)는 산업 자동화 분야에서 널리 사용되는 고속 디지털 통신 프로토콜입니다. PAXCDC50 카드를 장착하면 PAX2A 미터를 지멘스(Siemens) 등 Profibus를 지원하는 PLC나 상위 제어 시스템과 연결하여 데이터를 주고받을 수 있습니다.
Q. [모델 선택] PAXD와 PAX2A의 차이점은 무엇인가요?
A. PAXD는 DC 전압/전류 전용 미터인 반면, PAX2A는 DC 전압/전류뿐만 아니라 온도(TC/RTD), 저항까지 측정 가능한 진정한 유니버설 미터입니다. 또한 PAX2A는 듀얼 라인 디스플레이와 컬러 체인지 기능을 갖추고 있어 시인성과 정보 전달력이 월등히 뛰어납니다.
Red Lion Controls (레드 라이언)

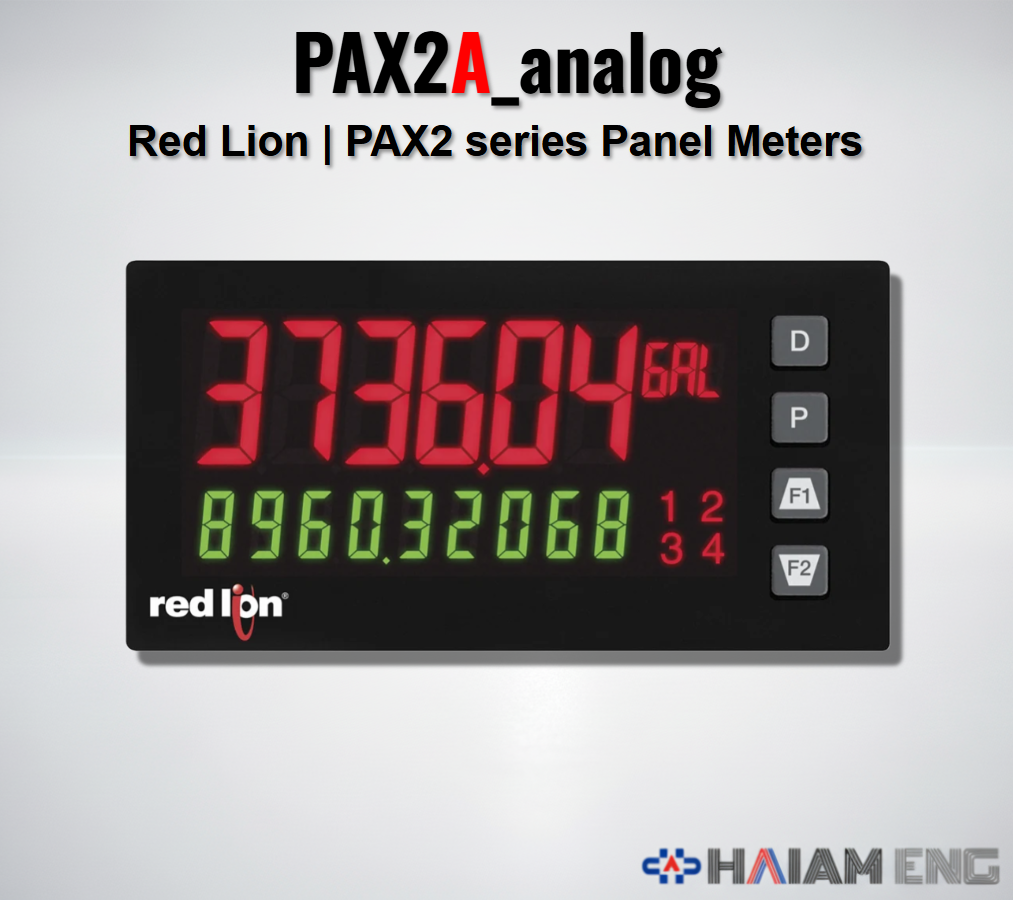

PAX2A 프리미엄 듀얼 라인 아날로그 패널 미터 (Universal Input)
DC 전압/전류, 온도(TC/RTD), 저항 등 14종 유니버설 입력 및 듀얼 디스플레이
(단종)
📝 PAX2A 핵심 요약
🏭 추천 적용 분야 (Applications)
⚙️ 상세 사양 (Specifications)
DC: 21.6 ~ 250 VDC, 8W
• DC 전압: ±250mV, ±2.0V, ±10V, ±25V, ±100V, ±200V
• 열전대(TC): T, E, J, K, R, S, B, N, C 타입
• RTD: 100Ω Pt, 120Ω Ni, 10Ω Cu (3/4선식)
• 저항: 100Ω, 1kΩ, 10kΩ 레인지
🏷️ 모델명 구성 및 옵션 카드 (Ordering Info)
PAX2A 본체 및 옵션 카드 전체 리스트
※ 본체는 단일 모델(PAX2A000)이며, 필요한 기능을 옵션 카드로 추가하여 확장합니다.
(Output Cards)
(Comms Cards)
❓ 자주 묻는 질문 (FAQ)
Q. [입력 설정] 점퍼 설정은 제품 뒷면에서 바로 할 수 있나요?
A. 아니요, PAX2A의 점퍼는 외부에서 접근할 수 없습니다. 안전을 위해 반드시 전원을 차단한 후, 케이스(Case)에서 내부 유닛(본체)을 앞으로 당겨 분리해야 합니다. 내부 PCB 기판에 있는 점퍼(Jumper)를 원하는 입력 모드(전압/전류/온도)에 맞게 옮겨 꽂은 뒤 다시 조립하여 사용합니다.
Q. [통신] Profibus-DP 통신 카드는 무엇인가요?
A. Profibus-DP (Process Field Bus - Decentralized Peripherals)는 산업 자동화 분야에서 널리 사용되는 고속 디지털 통신 프로토콜입니다. PAXCDC50 카드를 장착하면 PAX2A 미터를 지멘스(Siemens) 등 Profibus를 지원하는 PLC나 상위 제어 시스템과 연결하여 데이터를 주고받을 수 있습니다.
Q. [모델 선택] PAXD와 PAX2A의 차이점은 무엇인가요?
A. PAXD는 DC 전압/전류 전용 미터인 반면, PAX2A는 DC 전압/전류뿐만 아니라 온도(TC/RTD), 저항까지 측정 가능한 진정한 유니버설 미터입니다. 또한 PAX2A는 듀얼 라인 디스플레이와 컬러 체인지 기능을 갖추고 있어 시인성과 정보 전달력이 월등히 뛰어납니다.

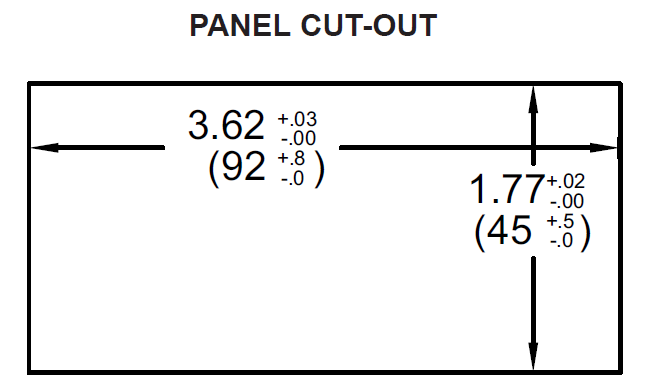

📐 도면 (Drawing)
- 제품의 사양 및 옵션은 데이터시트를 참고하여 주시고, 자세한 내용은 문의 바랍니다.
- 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
