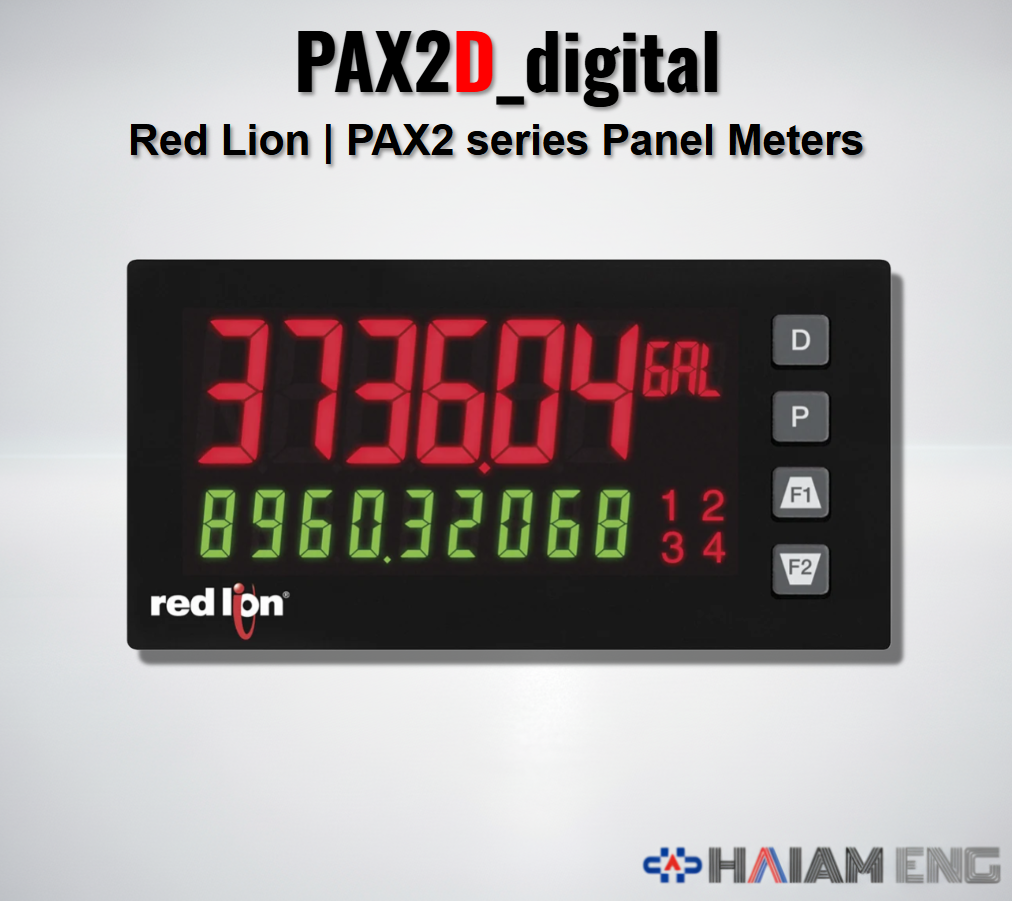

Red Lion PAX2D Dual Line Digital Panel Meter Color Change Display

Red Lion Controls (레드 라이언)

PAX2D 프리미엄 듀얼 라인 디지털 패널 미터 (Counter / Rate)

PV/SP 동시 표시, 컬러 변경 디스플레이, AC/DC 유니버설 전원 탑재

상세 모델명: PAX2D000 (메인 유닛) PAXCDS (출력 카드) PAXCDC (통신 카드)

(단종)

📝 PAX2D 핵심 요약

✅ 듀얼 라인 디스플레이 (Dual Line): 상단 메인 디스플레이(0.7인치)와 하단 보조 디스플레이(0.35인치)를 통해 카운트 값과 속도(Rate), 또는 현재 값과 설정값(Setpoint)을 한눈에 동시에 확인할 수 있습니다.
✅ 컬러 체인지 기능 (Color Change): 상단 디스플레이는 프로그램 설정에 따라 Red, Orange, Green으로 색상 변경이 가능합니다. 정상일 때는 녹색, 알람 발생 시 적색으로 변하게 하여 작업자가 직관적으로 상태를 파악할 수 있습니다.
✅ 유니버설 전원 (Universal Power): AC 40-250V 및 DC 21.6-250V를 하나의 모델로 모두 지원합니다. 전원 사양에 따라 모델을 따로 선정할 필요가 없어 재고 관리가 매우 효율적입니다.
✅ USB 포트 기본 내장: 별도의 프로그래밍 카드 없이, 시중에서 구하기 쉬운 mini-USB 케이블만 있으면 PC 소프트웨어(Crimson)와 바로 연결하여 설정 및 데이터 백업이 가능합니다.
✅ 광범위한 입력 지원: 듀얼 카운터, 레이트 미터, 쿼드러처 엔코더 입력 등 디지털 펄스 입력에 필요한 모든 기능을 하나의 유닛에 담았습니다.

🏭 추천 적용 분야 (Applications)

생산성 모니터링 (Dual View): 상단에는 현재 생산 수량(Count)을 크게 표시하고, 하단에는 분당 생산 속도(Rate)를 표시하여 작업자가 라인의 효율을 실시간으로 체크할 수 있습니다.
직관적인 알람 시스템 (Visual Alarm): 탱크 수위나 압력 제어 시, 설정치를 벗어나면 디스플레이 색상이 녹색에서 적색으로 즉시 변경되어, 소음이 심한 현장에서도 시각적으로 문제를 인지할 수 있습니다.
글로벌 장비 제작: AC와 DC 전압을 폭넓게 지원하는 유니버설 전원 사양 덕분에, 수출 국가의 전압 사양(110V/220V/24V 등)에 관계없이 단일 모델로 대응이 가능합니다.

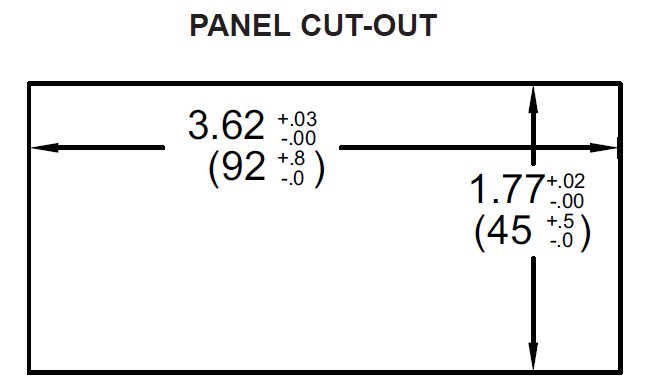

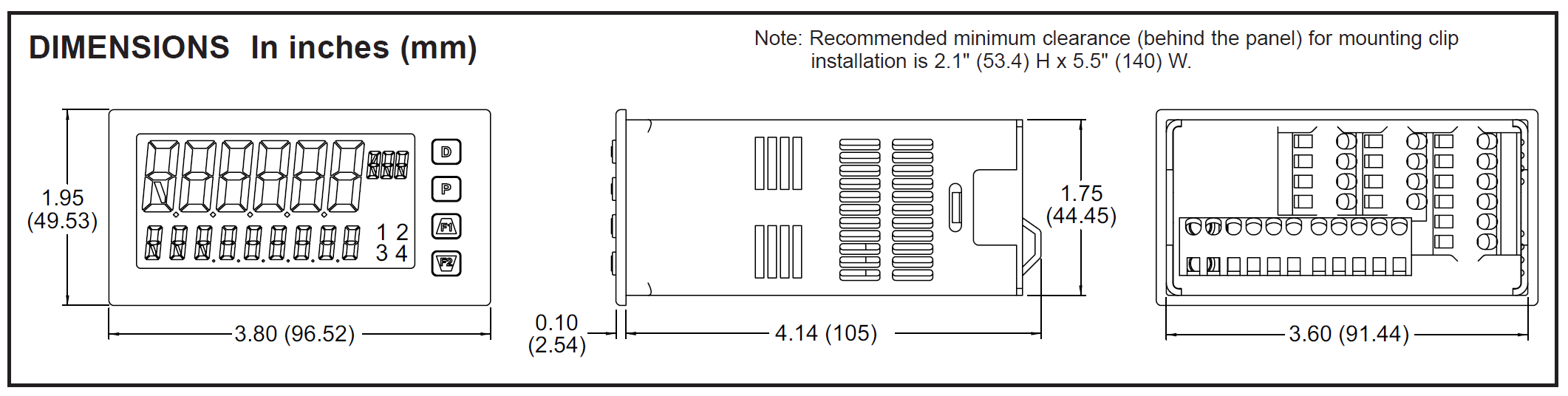

⚙️ 상세 사양 (Specifications)

항목 (Item)	상세 내용 (Detail)
디스플레이 (Top)	6자리, 0.71" (18mm), Red/Orange/Green 컬러 변경 가능
디스플레이 (Bottom)	9자리, 0.35" (8.9mm), Green LED (정보 표시용)
사용 전원 (Universal)	AC: 40 ~ 250 VAC (50/60 Hz), 20VA DC: 21.6 ~ 250 VDC, 8W
센서 전원 (Sensor Power)	+12 VDC, +/- 10% (100mA max), Short circuit protected
센서 입력 사양 (Inputs A & B)	DIP 스위치 설정 지원: - NPN/PNP Open Collector 센서 - Switch Contacts (접점 입력) - Magnetic Pickups (최소 200mV) - Logic Level (TTL) Outputs Logic 입력 특성: - Trigger Levels: V_IL = 1.5 V max, V_IH = 3.75 V min - Max Input Frequency: 50 KHz (Count), 34 KHz (Quad x4) Magnetic Pickup 입력 특성: - Sensitivity: 200 mV peak - Hysteresis: 100 mV - Max Input Voltage: +/- 40 V peak, 28 Vrms
방수 등급	전면 NEMA 4X / IP65 (Sealed Bezel)

🏷️ 모델명 구성 및 옵션 카드 (Ordering Info)

PAX2D 본체 및 옵션 카드 전체 리스트

※ 본체는 단일 모델이며, 필요한 기능을 옵션 카드로 추가하여 구성합니다.

구분	모델명 (Model)	설명 (Description)
메인 유닛	PAX2D000	PAX2D Digital Input Panel Meter (Universal Power)
셋포인트 카드 (Output)	PAXCDS10	Dual Relay Output Card (2 Form C Relays)
	PAXCDS20	Quad Relay Output Card (4 Form A Relays)
	PAXCDS30	Quad Sinking Open Collector Output Card
	PAXCDS40	Quad Sourcing Open Collector Output Card
	PAXCDS50	Dual Triac/SSR Drive Output Card
	PAXCDS60	Quad Relay Output Card (4 Form C Relays)
통신 카드 (Comms)	PAXCDC10	RS485 Serial Communications Card (Terminal Block)
	PAXCDC1C	Extended RS485 Card with Dual RJ11 Connector
	PAXCDC20	RS232 Serial Communications Card (Terminal Block)
	PAXCDC2C	Extended RS232 Card with 9 Pin D Connector
	PAXCDC30	DeviceNet Communications Card
	PAXCDC40	Modbus Communications Card
	PAXCDC50	Profibus-DP Communications Card
아날로그 출력	PAXCDL10	Analog Output Card (0/4-20 mA or 0-10 VDC)

❓ 자주 묻는 질문 (FAQ)

Q. [차이점] 기존 PAX 시리즈와 PAX2D의 가장 큰 차이는 무엇인가요?

A. PAX2D는 두 줄(Dual Line)로 정보를 표시할 수 있어 공간 활용도가 높으며, 디스플레이 색상을 조건에 따라 변경할 수 있는 기능이 추가되었습니다. 무엇보다 전원 사양이 Universal (AC/DC 겸용)로 통합되어, PAX 시리즈처럼 AC 모델과 DC 모델을 따로 구분하여 구매할 필요가 없습니다.

Q. [설정] PC 연결을 위해 별도의 카드가 필요한가요?

A. 아니요, 필요 없습니다. 기존 PAX 시리즈는 별도의 통신 카드나 프로그래밍 키트가 필요했지만, PAX2D는 본체에 mini-USB 포트가 내장되어 있습니다. 일반적인 USB 케이블로 PC와 연결하여 무료 소프트웨어인 Crimson으로 간편하게 설정할 수 있습니다.

Q. [표시] 하단 녹색 디스플레이에는 무엇을 표시할 수 있나요?

A. 하단 라인에는 카운트 총 적산값(Totalizer), 현재 설정값(Setpoint), 혹은 단위(Unit) 등을 표시하도록 프로그래밍할 수 있습니다. 상단에는 현재 측정값을 크게 띄우고, 하단에는 보조 정보를 띄워 하나의 미터로 다양한 정보를 전달할 수 있습니다.
