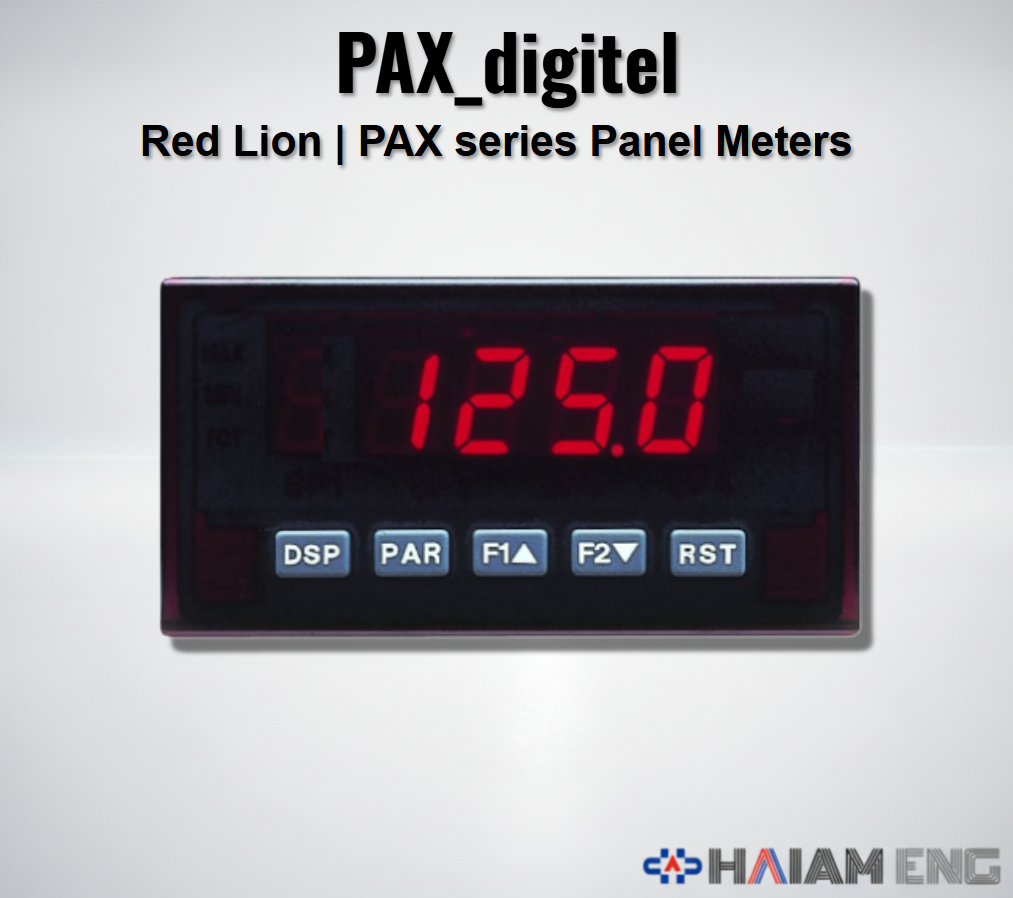

Red Lion PAX Digital Series PAXC PAXR PAXI 카운터 레이트 미터

Red Lion Controls (레드 라이언)

PAX 시리즈 고기능성 디지털 패널 미터 (Counter / Rate / Dual)

고속 카운터, 타코미터, 적산/속도 동시 측정 및 제어 (옵션 확장형)

주요 시리즈: PAXC (Counter) PAXR (Rate) PAXI (Counter/Rate) Red/Green LED AC/DC Power

📝 PAX 디지털 시리즈 핵심 요약

✅ 용도별 최적화된 3가지 라인업: 단순 적산 및 배치를 위한 PAXC (Counter), 회전수 및 속도 측정을 위한 PAXR (Rate Meter), 그리고 두 기능을 하나로 통합한 만능 모델 PAXI (Counter/Rate)를 제공합니다.
✅ 초고속 입력 응답성: 최대 34kHz(PAXC/PAXI)의 고속 펄스 입력을 지원하여 엔코더, 근접 센서, 포토 센서 등 다양한 산업용 센서와 완벽하게 호환됩니다.
✅ 강력한 제어 및 확장성: 기본 표시 기능 외에 옵션 카드를 통해 최대 4개의 셋포인트(알람/제어 출력)와 아날로그 재전송(4-20mA), 다양한 통신(RS485, Modbus, Profibus 등) 기능을 추가할 수 있습니다.
✅ 스마트 스케일링 기능: 펄스 수에 따른 실제 물리량(미터, 리터, RPM 등) 환산이 자유로우며, 특히 PAXI 모델은 10포인트 비선형 스케일링을 지원하여 불규칙한 신호도 정밀하게 보정합니다.
✅ 고휘도 디스플레이: 6자리(Counter) 또는 5자리(Rate)의 0.56인치 대형 LED를 채택하여 시인성이 뛰어나며, 태양광 아래서도 선명한 Red Sunlight Readable 옵션을 선택할 수 있습니다.

🏭 추천 적용 분야 (Applications)

길이 측정 및 절단 제어 (PAXC): 엔코더 신호를 받아 이동 거리를 mm/m 단위로 표시하고, 설정된 길이에 도달하면 커터(Cutter)를 작동시키는 릴레이 신호를 출력합니다.
모터/컨베이어 속도 감시 (PAXR): 회전체의 RPM이나 컨베이어 벨트의 이동 속도(m/min)를 실시간으로 측정하여 생산 속도를 모니터링하고 과속/저속 알람을 발생시킵니다.
생산량 및 속도 동시 관리 (PAXI): 생산 라인에서 제품의 수량(Count)을 적산함과 동시에 현재 생산 속도(Rate)를 하나의 미터로 번갈아 가며 확인하거나 제어할 수 있어 효율적입니다.
유량 적산 및 제어 (PAXC/PAXI): 유량계의 펄스 출력을 받아 누적 유량을 적산(Totalizing)하고, 정량 주입이나 배합 공정에서 밸브를 제어하는 배치(Batch) 컨트롤러로 활용됩니다.

⚙️ 상세 사양 (Detailed Specifications)

항목 (Item)	상세 내용 (Detail)
디스플레이	0.56" LED (Red/Green) PAXC/PAXI (Counter): 6자리 (-99999 ~ 999999) PAXR (Rate): 5자리 (-19999 ~ 99999)
전원 (Power)	AC 모델: 85 ~ 250 VAC DC 모델: 11 ~ 36 VDC / 24 VAC
센서 입력 (Sensor Input)	연결 가능 센서: - NPN/PNP 오픈 컬렉터 (Open Collector) 센서 - 전압 펄스 (Voltage Pulse) 출력 센서 - 마그네틱 픽업 (Magnetic Pickup) 센서 (최소 200mV) - 스위치 접점 (Switch Contact) 및 쿼드러처 엔코더 입력 채널: - PAXC/I: Input A, Input B, User Input 1/2/3 - PAXR: Input A, User Input 1/2
최대 입력 주파수	PAXC/PAXI: 최대 34 KHz (모드별 상이) PAXR: 최대 25 KHz
센서 전원 공급	+12 VDC, 100 mA max. (모든 모델 기본 내장)
방수 등급	전면 NEMA 4X / IP65 (Sealed Bezel)

🏷️ 메인 유닛 전체 모델 리스트 (Main Units)

※ 기능에 따라 모델을 선택한 후, 전원 사양(AC/DC)과 LED 색상(Red/Green)을 확인하십시오.

1. PAXC: 카운터 (Counter)

- 특징: 6자리 표시, 듀얼 카운터(A+B, A-B 등) 지원, 배치 카운팅, 쿼드러처(위상차) 입력 가능

모델명	디스플레이	사용 전원	비고
PAXC0000	Red LED	AC 85-250 V	표준 AC 모델
PAXC0010	Red LED	DC 11-36 V / AC 24 V	저전압/DC 전용
PAXC0100	Green LED	AC 85-250 V	그린 디스플레이
PAXC0110	Green LED	DC 11-36 V / AC 24 V	그린/DC 전용

2. PAXR: 레이트 미터 / 타코미터 (Rate Meter)

- 특징: 5자리 표시, 최저 속도 감지, 디스플레이 업데이트 시간 조절, 주파수/RPM/속도 측정

모델명	디스플레이	사용 전원	비고
PAXR0000	Red LED	AC 85-250 V	표준 AC 모델
PAXR0010	Red LED	DC 11-36 V / AC 24 V	저전압/DC 전용
PAXR0100	Green LED	AC 85-250 V	그린 디스플레이
PAXR0110	Green LED	DC 11-36 V / AC 24 V	그린/DC 전용

3. PAXI: 카운터 & 레이트 미터 (Counter/Rate)

- 특징: 최상위 모델, 카운터와 레이트 동시 측정 및 표시, 10포인트 비선형 스케일링, 슬레이브 디스플레이 기능

모델명	디스플레이	사용 전원	비고
PAXI0000	Red LED	AC 85-250 V	표준 AC 모델
PAXI0010	Red LED	DC 11-36 V / AC 24 V	저전압/DC 전용
PAXI0100	Green LED	AC 85-250 V	그린 디스플레이
PAXI0110	Green LED	DC 11-36 V / AC 24 V	그린/DC 전용

🔌 옵션 카드 리스트 (Option Cards)

※ 모든 PAX 디지털 모델에 장착 가능하며, 최대 3장까지 조합하여 기능을 확장할 수 있습니다.

🔔 셋포인트/알람 출력 카드 (Setpoint Output Cards)

• PAXCDS10: 듀얼 릴레이 출력 (Dual Relay, Form-C)
• PAXCDS20: 쿼드 릴레이 출력 (Quad Relay, Form-A)
• PAXCDS30: 쿼드 싱킹 오픈 컬렉터 (Quad Sinking Open Collector)
• PAXCDS40: 쿼드 소싱 오픈 컬렉터 (Quad Sourcing Open Collector)
• PAXCDS50: 듀얼 트라이액/SSR 드라이브 (Dual Triac/SSR Drive)
• PAXCDS60: 쿼드 릴레이 출력 (Quad Relay, Form-C)

📡 통신 카드 (Communication Cards)

• PAXCDC10: RS485 시리얼 통신 (터미널 블록 타입)
• PAXCDC1C: RS485 시리얼 통신 (듀얼 RJ11 커넥터, 확장형)
• PAXCDC20: RS232 시리얼 통신 (터미널 블록 타입)
• PAXCDC2C: RS232 시리얼 통신 (9핀 D-Sub 커넥터, 확장형)
• PAXCDC30: DeviceNet 통신
• PAXCDC40: Modbus 통신 (터미널 블록)
• PAXCDC4C: Modbus 통신 (듀얼 RJ11 커넥터, 확장형)
• PAXCDC50: Profibus-DP 통신

📤 아날로그 출력 및 프로그래밍 카드

• PAXCDL10: 아날로그 재전송 출력 (0/4-20mA 또는 0-10VDC) - PAXI 모델만 지원
• PAXUSB00: USB 프로그래밍 카드 (PC 소프트웨어 설정용)

❓ 자주 묻는 질문 (FAQ)

Q. [모델 비교] PAXC와 PAXI의 카운터 기능 차이는 무엇인가요?

A. 두 모델 모두 6자리 카운터 기능을 제공하지만, PAXI는 카운터와 레이트(속도) 미터가 통합된 모델로, 두 가지 값을 동시에 측정하고 디스플레이를 전환하며 확인할 수 있습니다. 또한 PAXI는 아날로그 출력(PAXCDL10) 카드를 지원하여 측정값을 PLC 등으로 전송할 수 있는 반면, PAXC는 아날로그 출력을 지원하지 않습니다.

Q. [센서 연결] 엔코더나 근접 센서 전원은 따로 준비해야 하나요?

A. 아니요, PAX 시리즈는 자체적으로 +12VDC (100mA max) 센서 전원을 출력하는 단자를 내장하고 있습니다. 따라서 별도의 파워서플라이 없이 엔코더나 센서를 미터에 직접 연결하여 구동할 수 있어 배선이 간편하고 비용이 절감됩니다.

Q. [입력 신호] 쿼드러처(Quadrature) 엔코더 입력이 가능한가요?

A. 네, PAXC와 PAXI 모델은 위상차(Quadrature x1, x2, x4) 입력을 지원하여 엔코더의 A상, B상 신호를 받아 정/역방향 판별 및 위치 제어가 가능합니다. 단순 카운팅뿐만 아니라 양방향 위치 제어 어플리케이션에도 적합합니다.

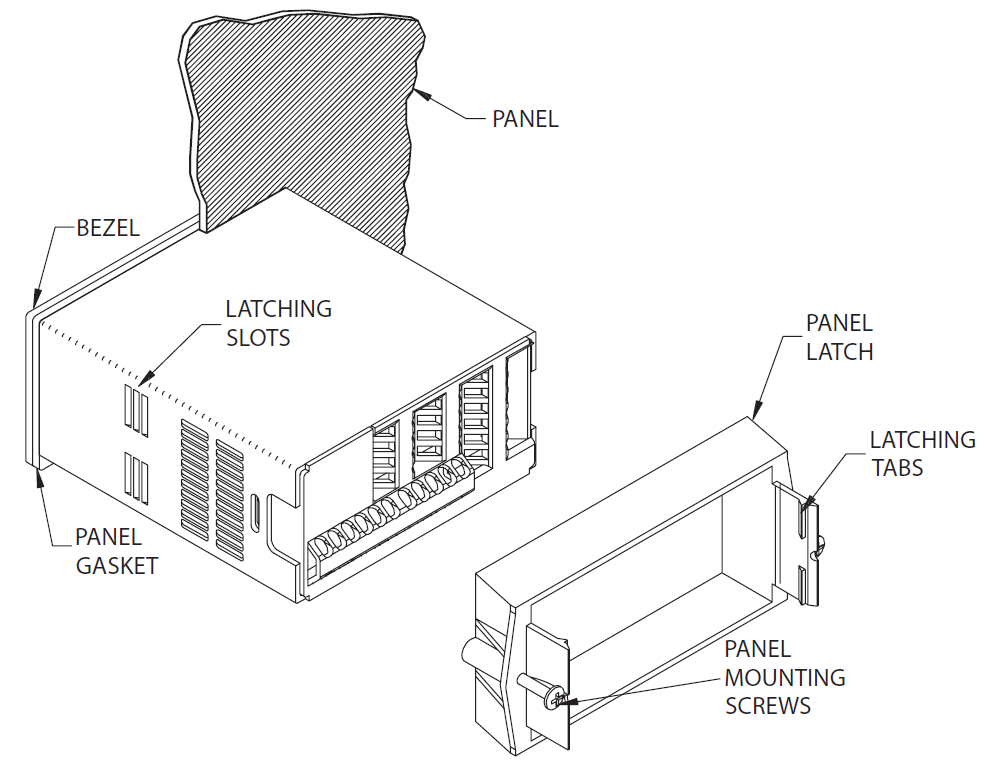

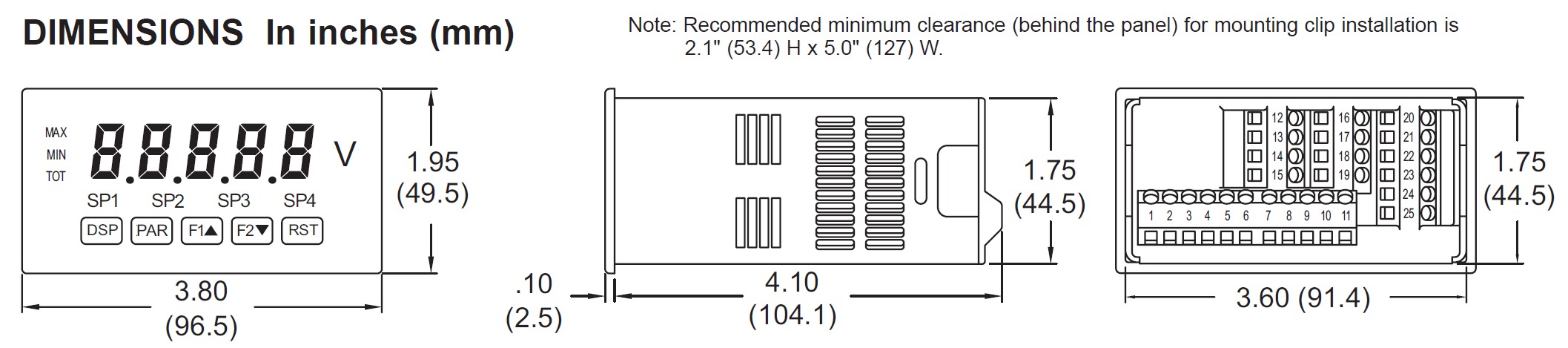

📐 도면 및 설치 가이드 (Dimensions & Installation)

항목 (Item)	치수 (Dimensions)	비고 (Note)
전면 베젤 (Bezel)	96.5 x 49.5 mm (3.80" x 1.95")	NEMA 4X / IP65

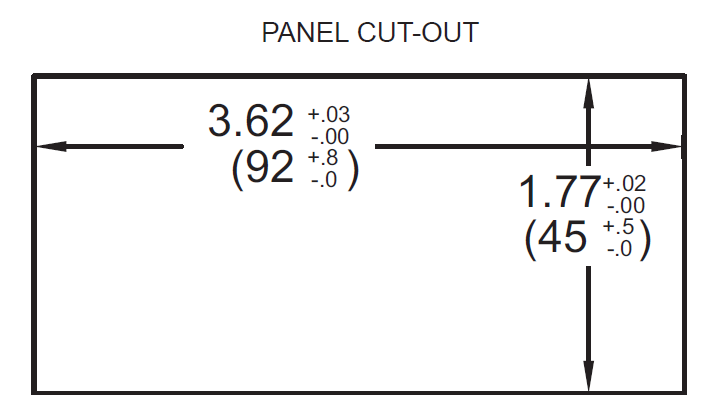

패널 타공 (Cutout)	92 x 45 mm (3.62" x 1.77")	오차: -0.0 / +0.8 mm
설치 깊이 (Depth)	104.1 mm (4.10")	패널 후면 최소 깊이
