27년의 노하우로 정확한 솔루션을 제공하는 정밀 계측기 전문기업

비접촉 변위센서

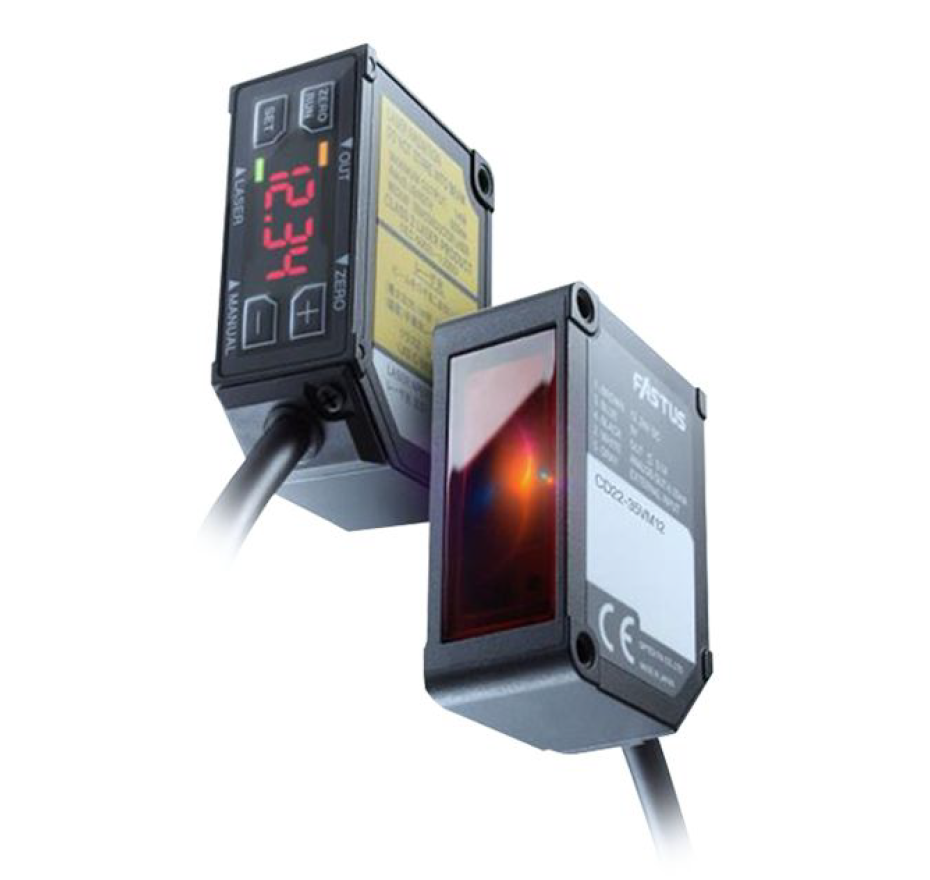

CD22 Series | 레이저 변위 센서 | (주)해암이엔지

센서 - 비접촉 변위센서

OPTEX FA

동급 최소형 변위 센서

앰프 내장형




📝 CD22 시리즈 콤팩트 레이저 센서 요약정보
  • ✅ 동급 최소형 사이즈의 콤팩트 레이저 변위 센서입니다.
  • ✅ 앰프와 4자리 디지털 디스플레이가 내장되어 있어 별도의 컨트롤러가 필요 없습니다.
  • ✅ 상위 모델과 동등한 고성능 기능을 갖추고 있어 정밀 측정이 가능합니다.
  • ✅ CC-Link 통신 장치와 연결할 수 있는 앰프 장치가 새롭게 추가되었습니다.
  • ✅ 태양 전지 기판의 평탄도/두께 측정 등 다양한 분야에 적용 가능합니다.
  • ✅ IP67 보호 등급으로 열악한 산업 환경에서도 안정적으로 사용할 수 있습니다.



⚙️ 사양 (Specifications)

Specifications
CD22-15
CD22-35
CD22-100
측정 거리15mm ±5mm35mm ±15mm100mm ±50mm
광원 (파장)적색 반도체 레이저 (655nm)
스팟 사이즈약 0.5 x 0.7 mm약 0.45 x 0.8 mm약 0.6 x 0.7 mm
직선성±0.1% F.S.
반복 정밀도1µm6µm20µm
샘플링 주기500µs / 1000µs / 2000µs / 4000µs / AUTO
아날로그 전류 출력4 to 20mA, 부하 임피던스: 300Ω 이하
아날로그 전압 출력0 to 10V, 출력 임피던스: 100Ω
제어 출력NPN/PNP 오픈 콜렉터 (설정으로 선택 가능), 최대 100mA / 30 VDC
통신 방식RS485 (옵션)
보호 등급IP67
준비 시간약 5분



🏷️ 모델명 구성 (Ordering Info)

CD22 Series Models

CD22-15 CD22-35 CD22-100



💡 적용 사례 (Applications)

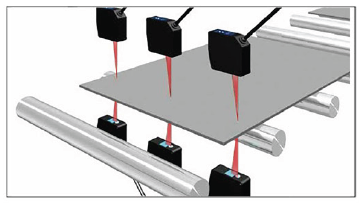

태양전지 기판의 평탄도/두께 측정

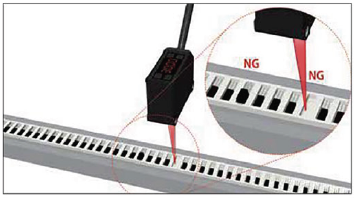

전자 부품의 유무/높이 감지

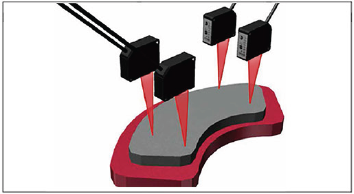

자동차 부품의 평행도 측정

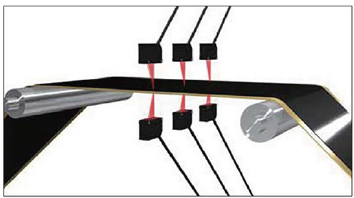

전극 두께 측정

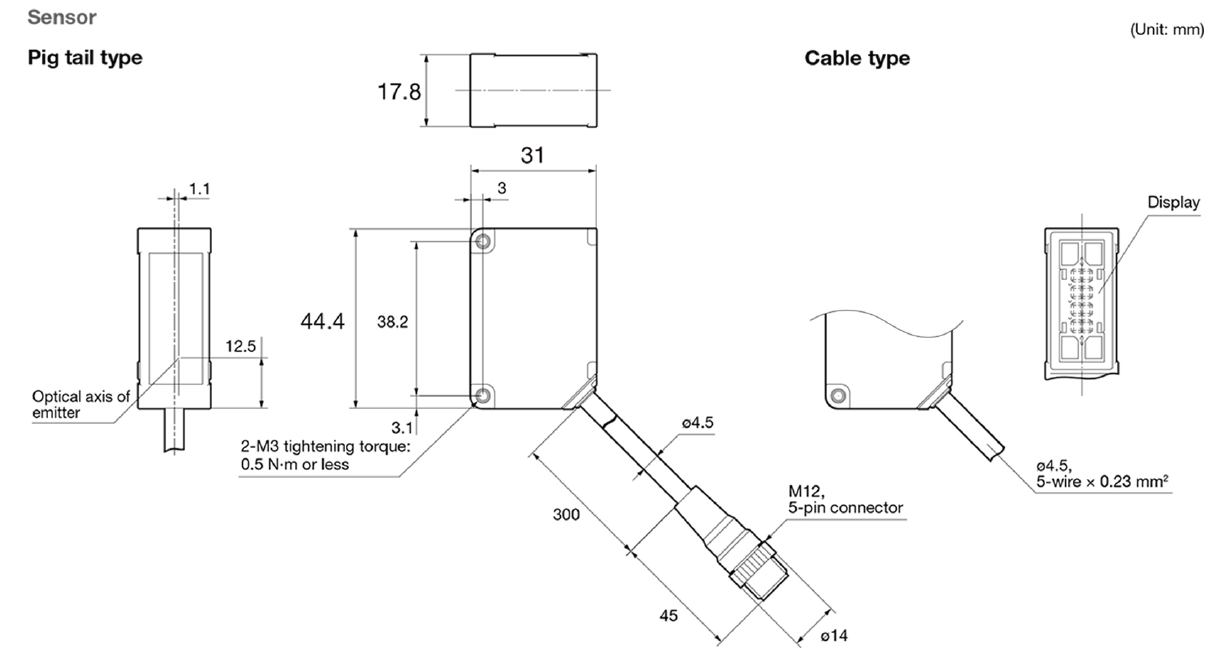

📐 도면 (Drawing)




  • 제품의 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
