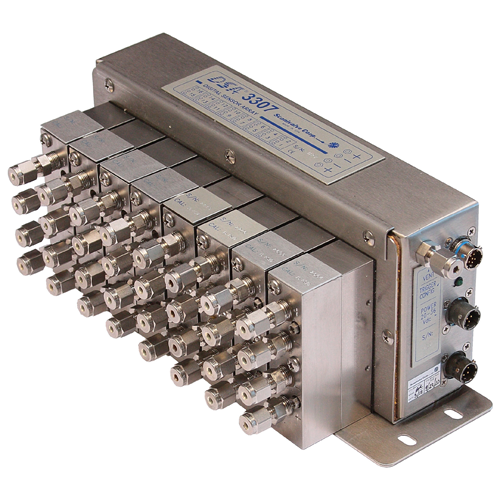

모델 DSA3307 디지털 센서 어레이 압력 획득 모듈에는 2~16개의 온도 보상 매체 절연 압저항 압력 센서가 통합되어 있습니다. 이러한 센서는 316L 스테인리스강 다이어프램(습식/습식)에 의해 양쪽 매체에서 절연됩니다.
각 DSA 모듈에는 RAM, 16비트 A/D 변환기, 소형 독립형 모듈에 마이크로프로세서도 포함되어 있습니다. 그 결과는 "모든 미디어" 서비스를 위한 네트워크 지원 지능형 압력 스캐닝 모듈입니다. 마이크로프로세서는 환경 온도 변화를 보상하고 공학 단위 변환을 수행합니다. 압력 데이터는 TCP/IP 프로토콜을 사용하여 이더넷을 통해 엔지니어링 단위로 출력됩니다. 옵션으로 Scanivalve LabVIEW 개발 키트 및 OPC 서버를 사용할 수 있습니다.
DSA3307은 최대 16개의 액체 차압(psid)을 측정하는 데 사용됩니다. 압력은 구리, 강철 또는 플라스틱 튜빙을 통해 1/8인치 Swagelok® 압축 피팅에 입력됩니다. 압력 센서는 스테인리스 스틸 다이어프램(습식/습식)을 통해 양쪽 매체로부터 절연되어 있습니다. 일반적인 응용 분야에는 제트 연료 및 가스 터빈의 오일에 대한 액체 측정, 오리피스의 높고 낮은 쪽을 측정하여 오리피스 전체의 유량 측정, 견인 탱크 등이 포함됩니다.
SCANIVALVE
압력 스캐너
500Hz/채널 샘플링 속도
● 설명 및 적용
모델 DSA3307 디지털 센서 어레이 압력 획득 모듈에는 2~16개의 온도 보상 매체 절연 압저항 압력 센서가 통합되어 있습니다. 이러한 센서는 316L 스테인리스강 다이어프램(습식/습식)에 의해 양쪽 매체에서 절연됩니다.
각 DSA 모듈에는 RAM, 16비트 A/D 변환기, 소형 독립형 모듈에 마이크로프로세서도 포함되어 있습니다. 그 결과는 "모든 미디어" 서비스를 위한 네트워크 지원 지능형 압력 스캐닝 모듈입니다. 마이크로프로세서는 환경 온도 변화를 보상하고 공학 단위 변환을 수행합니다. 압력 데이터는 TCP/IP 프로토콜을 사용하여 이더넷을 통해 엔지니어링 단위로 출력됩니다. 옵션으로 Scanivalve LabVIEW 개발 키트 및 OPC 서버를 사용할 수 있습니다.
DSA3307은 최대 16개의 액체 차압(psid)을 측정하는 데 사용됩니다. 압력은 구리, 강철 또는 플라스틱 튜빙을 통해 1/8인치 Swagelok® 압축 피팅에 입력됩니다. 압력 센서는 스테인리스 스틸 다이어프램(습식/습식)을 통해 양쪽 매체로부터 절연되어 있습니다. 일반적인 응용 분야에는 제트 연료 및 가스 터빈의 오일에 대한 액체 측정, 오리피스의 높고 낮은 쪽을 측정하여 오리피스 전체의 유량 측정, 견인 탱크 등이 포함됩니다.

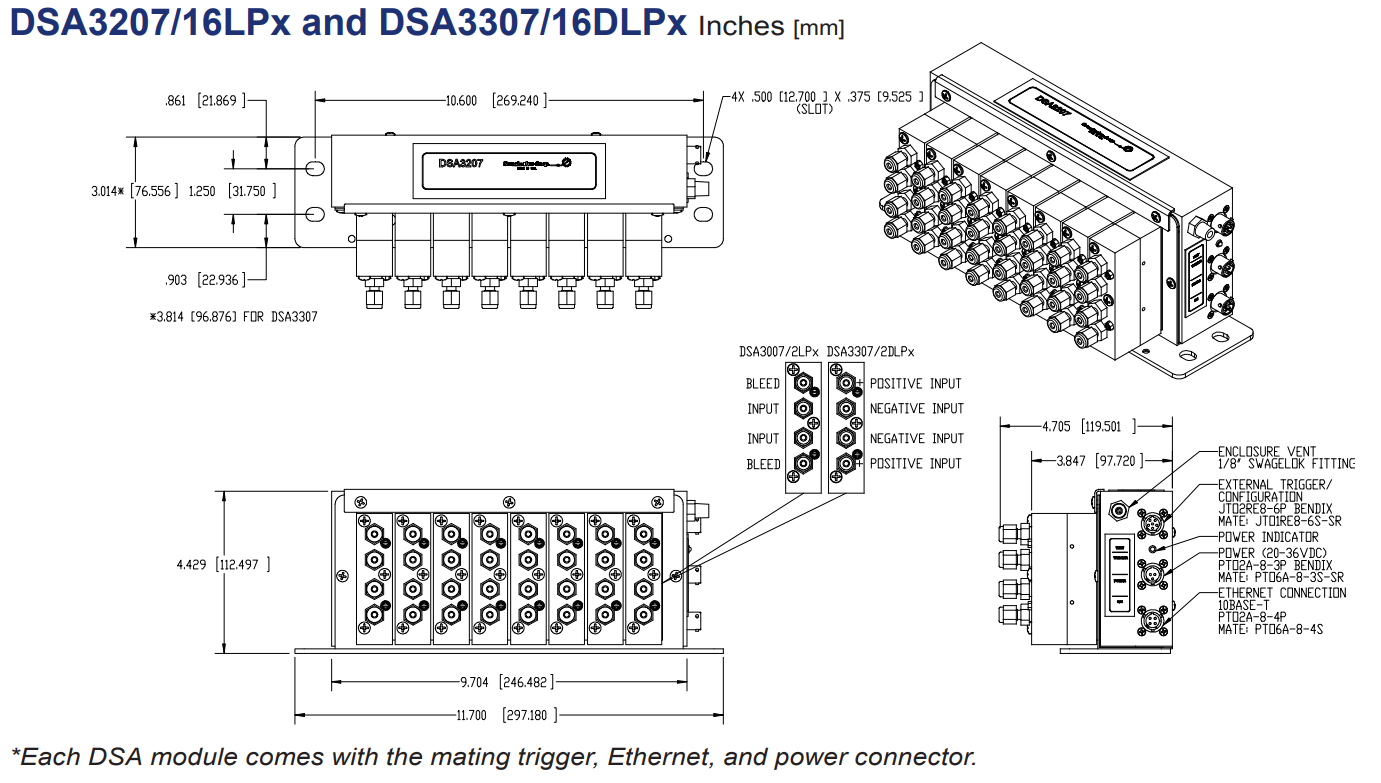

● 도면
