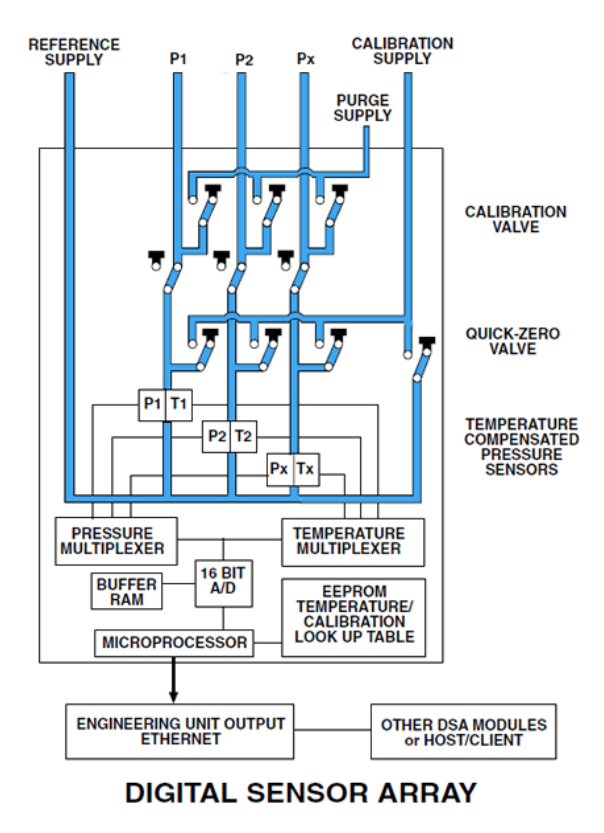

DSA3200 시리즈 압력 획득 시스템은 차세대 다중 지점 전자 압력 스캐닝을 대표합니다. 모델 DSA3218 디지털 센서 어레이는 공압 교정 밸브, RAM, 16비트 A/D 변환기 및 마이크로프로세서를 갖춘 16개의 온도 보상 압저항 압력 센서를 소형 자체 내장형 모듈에 통합합니다. 그 결과 네트워크 지원 이더넷 압력 스캐닝 모듈이 탄생했습니다.

마이크로프로세서는 온도 변화를 보상하고 공학 단위 변환을 수행합니다. 또한 마이크로프로세서는 내부 교정 밸브의 작동을 제어하여 온라인 제로 및 다중 지점 교정을 수행합니다. 이 온라인 교정 기능은 ±.05% FS(5psi 이상)의 장기 시스템 정확도로 센서 열 오류를 사실상 제거합니다.

압력 데이터는 TCP/IP 프로토콜을 사용하여 이더넷을 통해 엔지니어링 단위로 출력됩니다.

Scanivalve는 선택적인 다중 범위 교정을 제공합니다. 이를 통해 DSA 모듈은 여러 압력 범위를 가질 수 있습니다. 교정 밸브와 변환기는 8개 그룹으로 구성됩니다. 사용자는 3개 전체 범위의 비율이 최고 범위에서 최저 범위까지 3:1을 초과하지 않는 한 해당 8개 그룹 내에서 최대 3개 압력 범위를 지정할 수 있습니다.

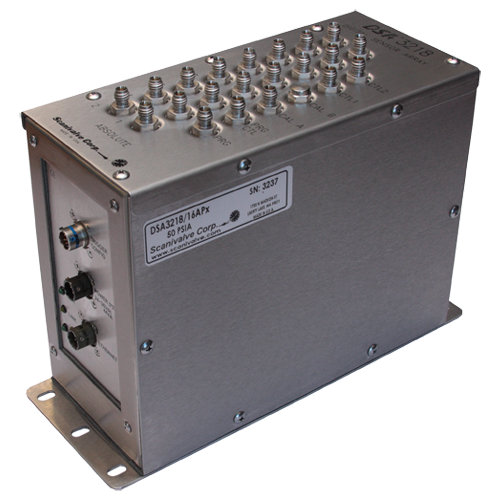

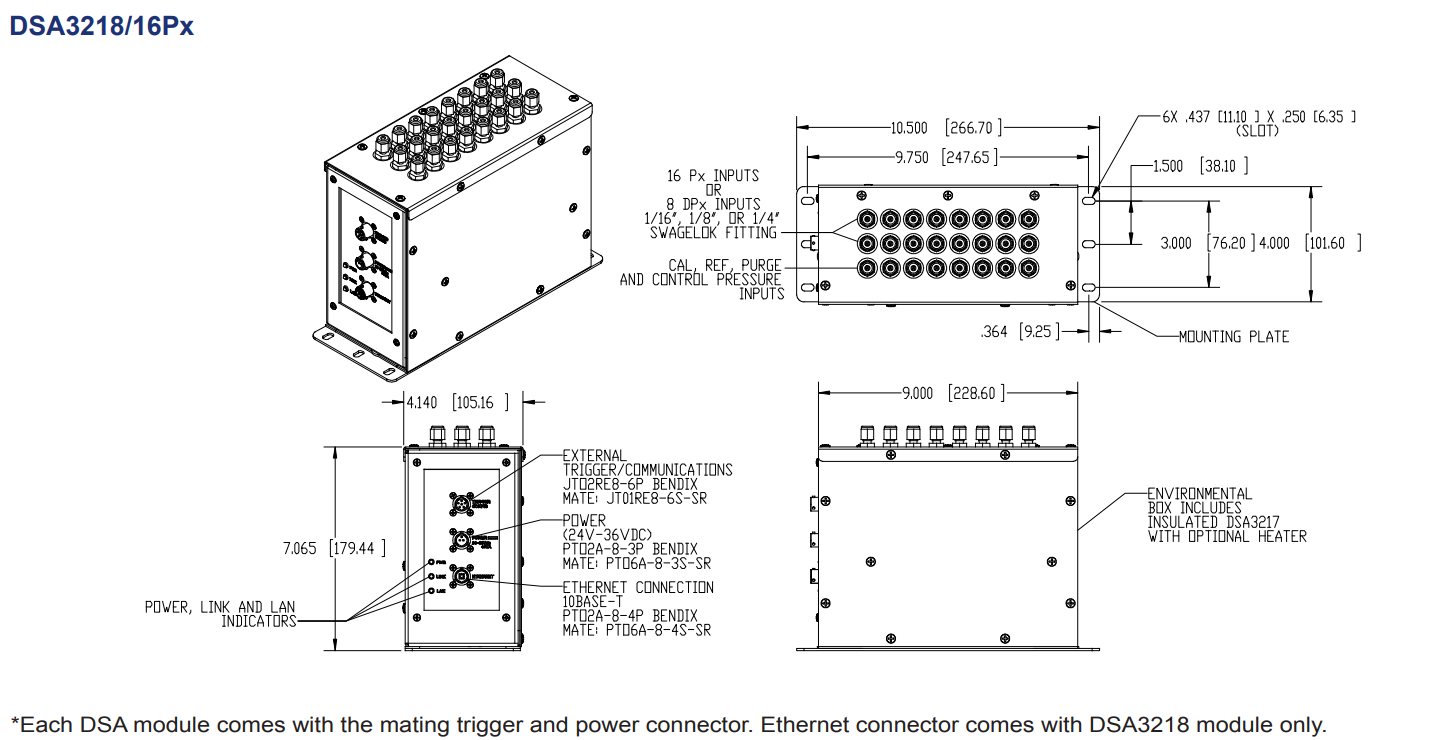

모델 DSA3218은 환경 친화적인 견고한 16채널 압력 스캐너입니다. 다양한 응용 분야에서 최대 16가지 가스 압력을 측정합니다. 1/16, 1/8 또는 1/4인치 Swagelok® 압축 피팅이 있는 구리, 강철 또는 플라스틱 튜빙을 수용할 수 있습니다. 사용 가능한 옵션에는 공통 기준 압력 또는 센서당 개별 기준 압력이 포함됩니다. 옵션인 내부 히터를 사용하면 -55°F 환경에서도 작동할 수 있습니다.

응용 분야에는 가스 터빈 테스트, 압축기 테스트는 물론 냉동 압축기 테스트 등을 포함한 기타 터보 기계 테스트가 포함됩니다.
