TAJIMI 커넥터

HN 시리즈 - 고내전압용 커넥터

부품 - TAJIMI 커넥터

타지미 (TAJIMI) 커넥터

HN 시리즈

고내전압용 커넥터


  ● 요약정보
  • 사양 : MIL-C-3643, JIS, NDS, DSP
  • 체결방식 : 나사 방식
  • 내전압 : AC 5000V rms (conneted state)



  ● 사양

Specifications
Accuracy
내용 / 시리즈HN 시리즈
적용규격MIL-C-3643, JIS, NDS, DSP
결합 방식나사식 Screw on
특성 임피던스50 Ω
사용 주파수 범위 / V.S.W.R.DC~3GHz / 1.2 max.(~2GHz)
내전압AC 5000V rms (connected state)
절연 저항DC 500V 1000MΩ min
접촉 저항3mΩ max.
외형 치수 (플러그 큰 지름)Plug O.D. Ø22mm

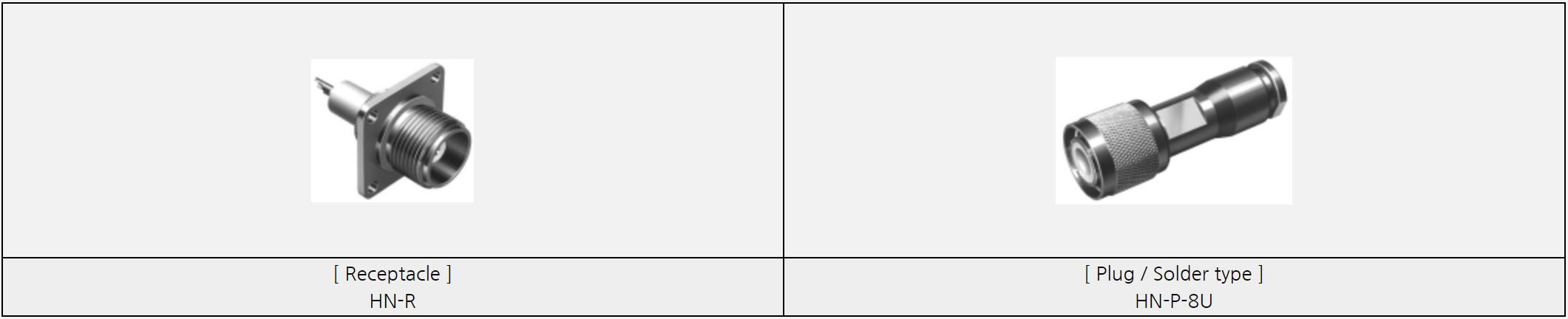

  ● 제품 구성



  • 제품의 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
  • 카탈로그 / 매뉴얼 / 도면은 하단의 첨부파일을 확인하시면 됩니다.
