TAJIMI 커넥터

TRC116 시리즈 - 범용커넥터

부품 - TAJIMI 커넥터

타지미 (TAJIMI) 커넥터

나사 결합 방식의 범용 원형 커넥터

-


● 요약정보
  • 나사 결합 방식의 범용 원형 커넥터
  • TAJIMI 사의 대표적인 커넥터인 PRC03 시리즈와 결합 방법이 다른 이외, 크기, 사양 등 동등한 제품



● 사양

Specifications
Accuracy
핀수23457
정격 전류(A)10A Max.
5A Max.
정격 전압(AC V RMS)600V Max.
350V Max.
400V Max.
350V Max.
300V Max.
내전압 (AC V RMS)
1800V
1,000V
1,200V
1,000V
900V
접촉 저항5mΩ Max
절연 저항DC500V 2,000MΩ  Min
사용 온도 범위-25 ℃ ~ 85 ℃
결합 방식나사식
적합 전선AWG#16 Max. / 1.4 mm2 Max.
AWG#20 Max. / 0.5 mm2 Max.

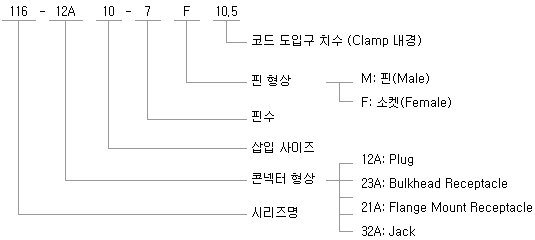

● 도면



  • 제품의 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
  • 카탈로그 / 매뉴얼 / 도면은 하단의 첨부파일을 확인하시면 됩니다.
