TAJIMI 커넥터

PRC03 / PRC04 시리즈 - 원터치 락 커넥터

부품 - TAJIMI 커넥터

타지미 (TAJIMI) 커넥터

원터치 락 커넥터

계측, 산업용 커넥터

● 요약정보

PRC03 및 PRC04 시리즈는 당사 오리지널 푸시풀 – 원터치 락 타입 커넥터
「밀고·당기는」방식이므로 신속, 확실하게 삽입/ 탈거 가능
계측, 산업용 커넥터로 폭넓은 분야에서 사용
일본 비파괴 검사 협회의 규격품(NDIS 4102-69)으로 제정
외곽 부품에 알루미늄 합금을 사용하여 경량화

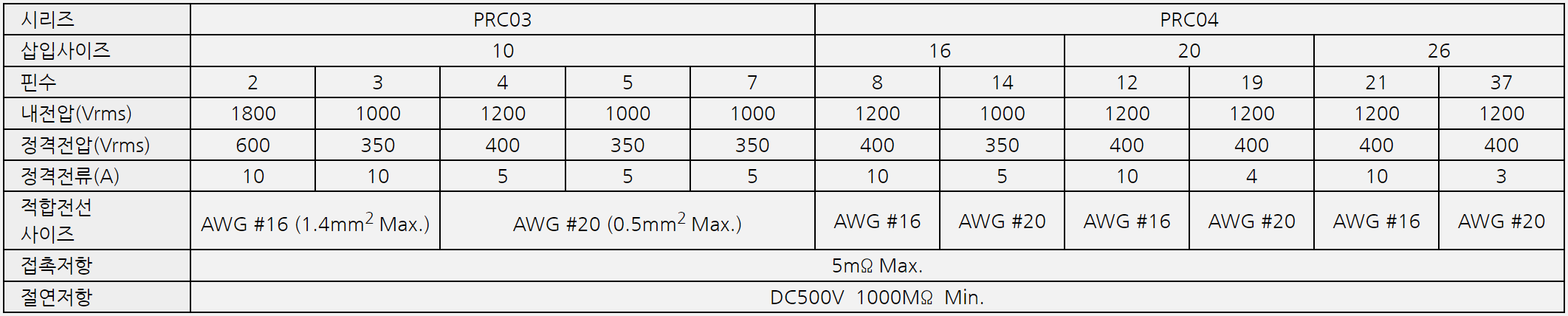

● 사양

Specifications	Accuracy
시리브	PRC03	PRC04
결합 방식	Screw Coupling
결선 방식	Solder
사용 온습도 범위	-25℃ ∼ +85℃ 85% 이하
핀수	2, 3, 4, 5, 7	8, 12, 14, 19, 21, 37
외관의 재질/처리	Aluminum Alloy / Anodic Oxidation	Aluminum Alloy / Anodic Oxidation
핀의 재질/처리	Copper Alloy / Gold over Nickel

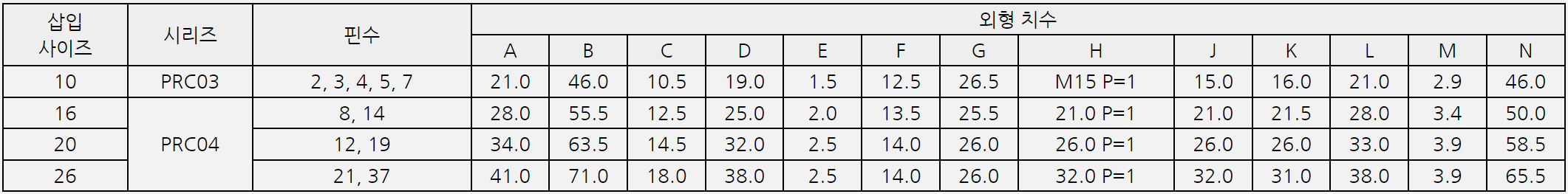

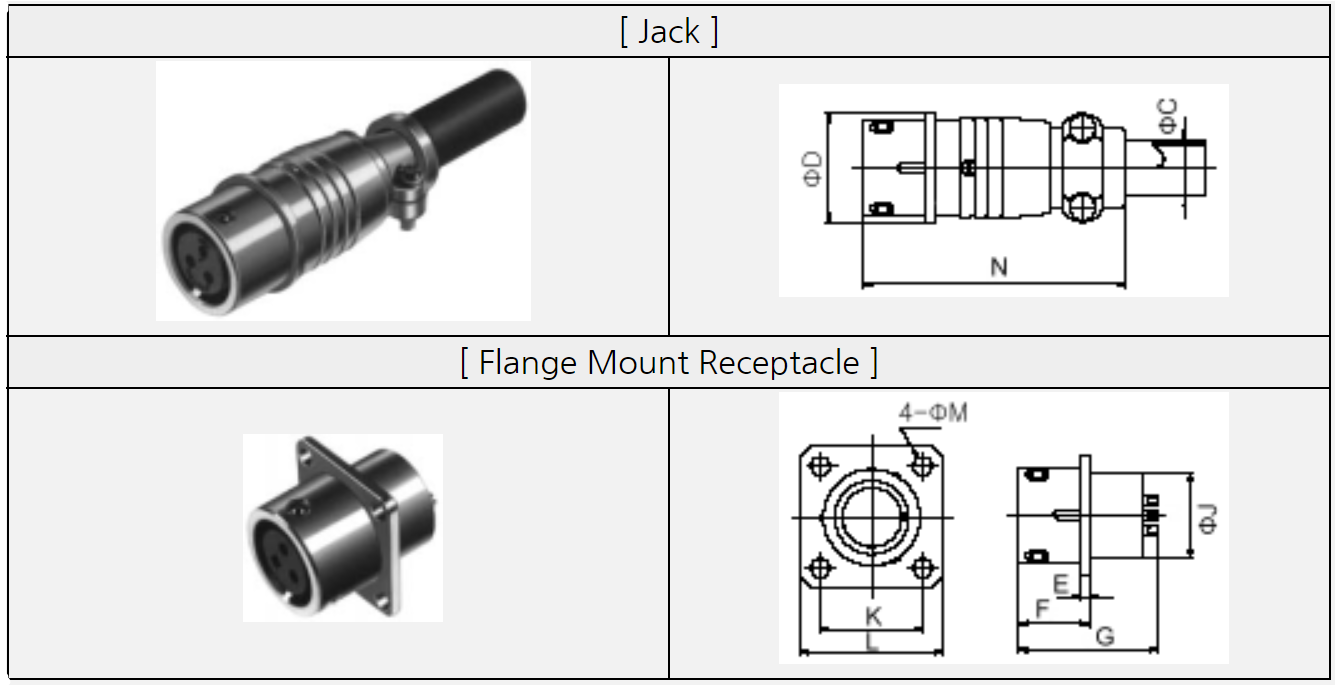

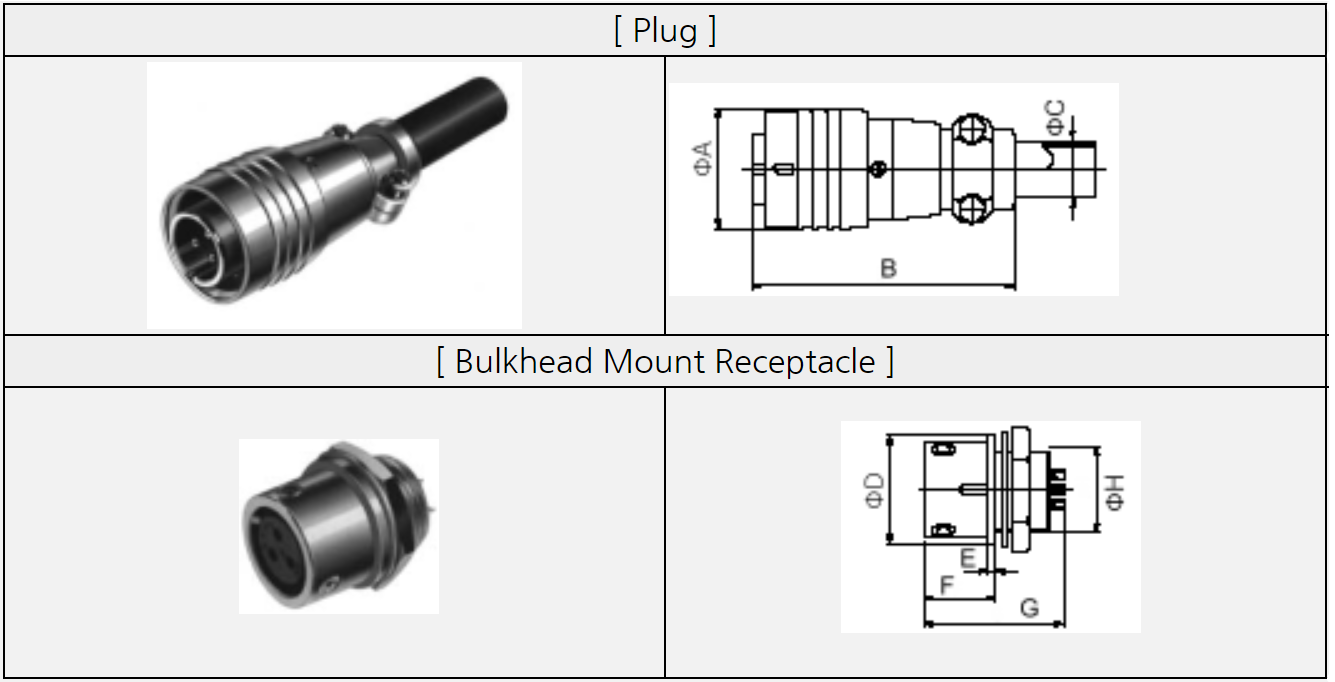

● 도면

제품의 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
카탈로그 / 매뉴얼 / 도면은 하단의 첨부파일을 확인하시면 됩니다.
