그래픽 인디케이터

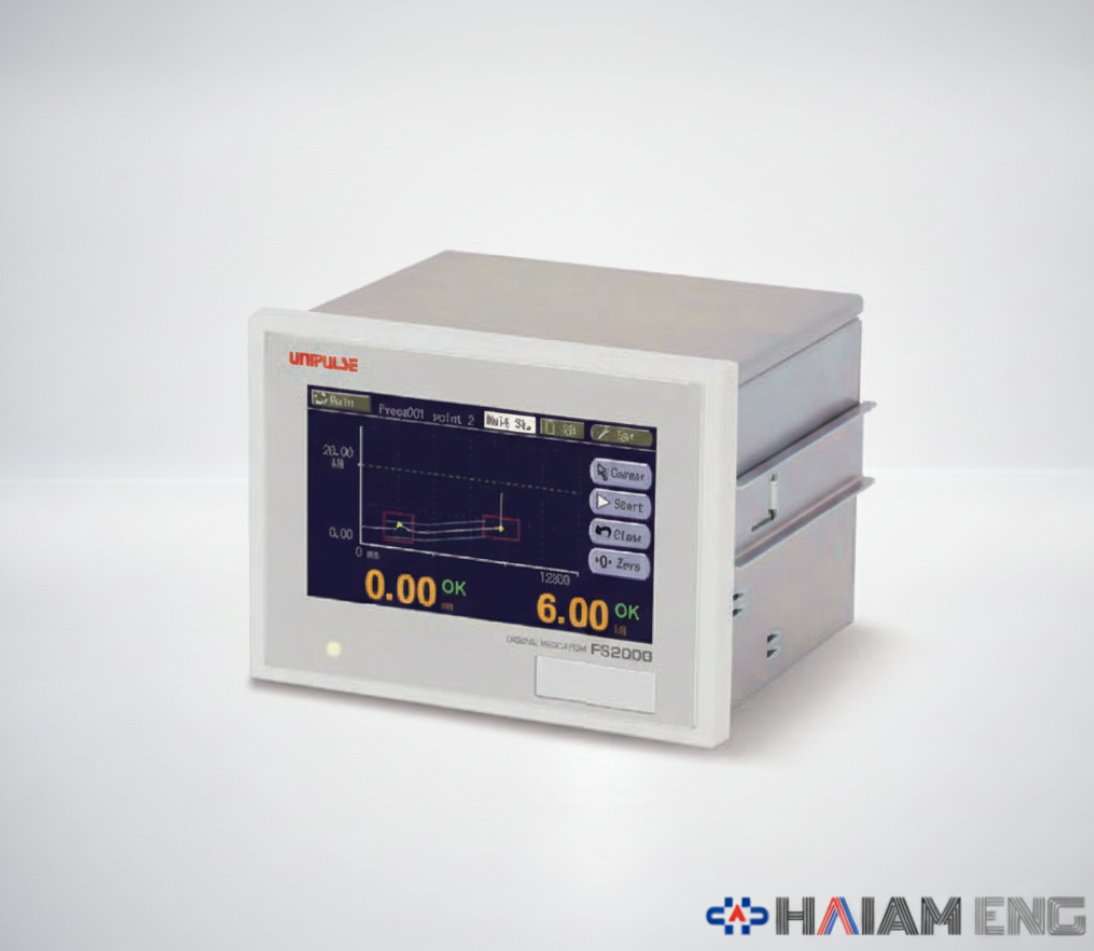

유니펄스 FS2000 그래픽 디스플레이 터치 패널 인디케이터

유니펄스(UNIPULSE)

FS2000 그래픽 인디케이터

25,000회/초 고속 처리, 4.3인치 컬러 터치 LCD

파형 비교·멀티 포인트 판정, SD카드 파형 데이터 저장

유니펄스(UNIPULSE) FS2000은 하중 및 변위 신호를 실시간 그래픽 파형으로 시각화하고 Pass/Fail(OK/NOK) 판정까지 수행하는 터치패널형 디지털 인디케이터입니다. 프레스 압입, 코킹(Caulking)과 같이 순간적으로 급격한 힘의 변화가 일어나는 고속 공정에서 파형 비교 분석, 멀티 포인트 판정, SD카드 데이터 로깅을 한 대의 장비에서 운용합니다.

실시간 견적/기술 문의하기

📌 상세 모델명:FS2000FS2000-ISCFS2000-CCLFS2000-CCL-ISCFS2000-EIPFS2000-EIP-ISCFS2000-PRTFS2000-PRT-ISCFS2000-MLTFS2000-MLT-CCLFS2000-MLT-EIPFS2000-MLT2FS2000-MLT2-EIPFS2000-ETNFS2000-ODNFS2000-HYSFS2000-MHP

📝 FS2000 핵심 요약

✅ 25kHz 고속 파형 처리: FS2000은 25,000회/초 고속 처리와 25,000회/초 또는 5,000회/초 선택형 A/D 변환 속도를 지원합니다. 순간적인 하중 변화가 빠르게 지나가는 압입·코킹 설비에서 측정 파형의 흐름을 세밀한 데이터 간격으로 남깁니다.
✅ 파형 비교와 멀티 포인트 판정: 실제 측정 파형을 사전에 설정한 상·하한 한계 파형과 비교 분석하며, 단일 공정 내에서 시작점과 종료점 등 최대 5개의 홀드 포인트를 동시에 판정하여 공정 품질을 촘촘하게 모니터링합니다.
✅ 하중·변위 조합 운용: 표준 스트레인 게이지 입력 외에 MLT/MLT2 멀티 센서 옵션을 적용하면 변위 펄스 입력과 전압 입력 조합을 동시에 다룰 수 있습니다. 시간-하중 그래프뿐만 아니라, 정밀한 '변위-하중 곡선' 기반의 판정이 필요한 자동화 장비 구성에 대응합니다.
✅ SD카드 기록과 네트워크 확장성: 측정된 파형 데이터와 설정값을 내부 SD카드에 저장하고 CSV 형식으로 간편하게 변환할 수 있습니다. USB 기본 통신과 더불어 CC-Link, DeviceNet, EtherNet/IP, Ethernet, PROFINET IO 등 다양한 산업용 필드버스 옵션을 제공하여 상위 PLC 및 제어 네트워크와 연동합니다.

🏭 추천 적용 분야 (Applications)

🔹프레스 압입 공정의 구간별 OK/NOK 판정: 압입 공정의 시작점부터 종료점까지 전 구간의 하중 파형을 시간 또는 변위 축으로 정밀하게 표시합니다. 설정된 상·하한 마스터 파형을 일시적으로라도 벗어나는 구간이 발생하면 NOK 조건을 인지하고 불량으로 분리해 줍니다.
🔹코킹 장비의 하중 파형 비교: 제조사 자료는 press fitting과 caulking application의 OK/NOK 판정 솔루션으로 FS2000을 설명합니다. 코킹 공정처럼 짧은 작업 시간 안에 하중이 변하는 설비에서 피크, 변곡점, 평균, 종단 변위 등의 홀드 값을 공정 조건에 맞춰 사용합니다.
🔹하중-변위 곡선 기반 정밀 검사: MLT/MLT2 옵션을 통해 스트레인 게이지 기반의 하중 신호와 변위 센서 입력을 동기화합니다. 변위 센서, 로드셀, PLC, PC가 연동되는 환경에서 단순한 시간축 그래프를 넘어 실제 가해진 힘과 이동 거리를 나타내는 'Force vs Displacement' 곡선으로 공정 유효성을 판정합니다.
🔹왕복·복귀 파형이 중요한 히스테리시스 검사: FS2000-HYS 사양은 유니펄스의 특수 옵션으로, 가압 시 발생하는 '가는 파형'과 해제 시 '돌아오는 파형'을 동시에 기록하고 판정합니다. 스프링 신축 테스트, 스티어링 휠 회전 토크, 도어용 토크 힌지, 타이어 충격 흡수 장치(댐퍼) 등 왕복 동작 시의 히스테리시스(Hysteresis) 차이를 비교·검사해야 하는 설비에서 사용합니다.

✨ 파형 비교·멀티 포인트 판정 기능

FS2000은 단순한 수치 표시기 수준을 넘어, 측정된 파형 전체를 다각적 판정 조건으로 활용하는 그래픽 인디케이터입니다. Waveform comparison mode: 실제 측정 파형을 미리 등록한 HI/LO 한계 파형과 실시간 대조하며, 단 한 지점이라도 한계를 이탈하면 NOK 신호를 출력합니다. Multi point comparison mode: 최대 16채널(ch)의 설정값을 저장할 수 있으며, 하나의 공정 사이클 안에서 최대 5개의 홀드 포인트를 동시에 판정합니다.

홀드·판정 항목 지원: Sample, Peak, Bottom, P-P, Relative Maximum, Relative Minimum, Inflection Point(A/B/C/D), Average, End displacement 등 현장에서 요구하는 홀드 알고리즘을 지원합니다.
Trend display: 제로점 시프트(Shift) 현상 및 홀드값의 장기적 추이를 그래프로 모니터링하여, 설비의 이상 징후를 조기에 감지하고 예방보전(PdM) 운용에 활용할 수 있습니다.
설정값 관리: 마스터(Master) 기준값과 현재 적용된 설정값을 목록 형태로 한눈에 비교하고, 변경된 항목만 하이라이트 표시하여 작업 조건의 이력을 명확하게 추적합니다.
편리한 데이터 백업: 모든 파형과 설정 데이터는 SD카드에 저장되며, 엑셀(Microsoft Excel)에서 바로 편집·분석이 가능한 CSV 형식 파일로 손쉽게 변환됩니다.

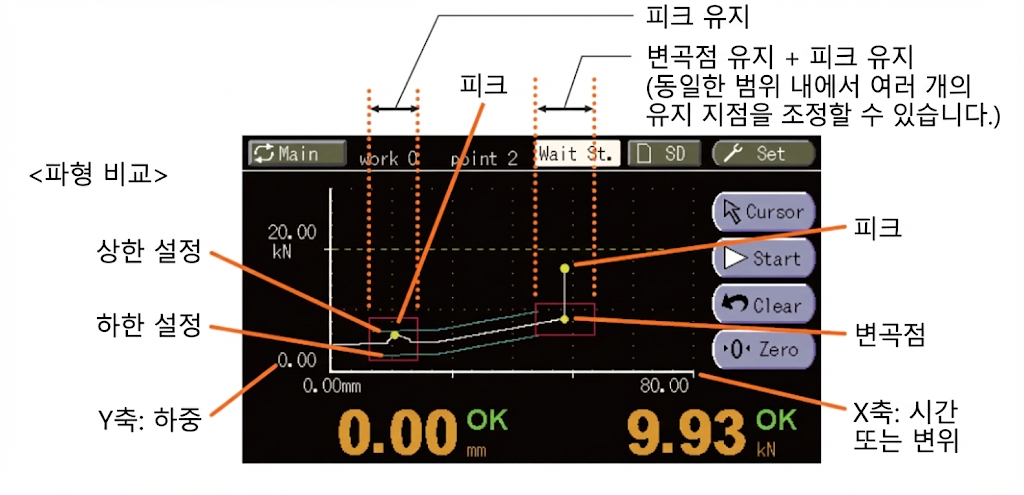

FS2000 파형 비교와 멀티 포인트 판정 화면

⚙️ 상세 사양 (Specifications)

항목 (Item)	상세 (Detail)
제품 형식	Digital Indicator with Graphic Display / Touch Panel, SD Card Slot & High Sampling Rate
표준 센서 입력	로드용 센서 입력: 스트레인 게이지 6선식, 인가전압 DC 2.5V / 5V / 10V ±10%, 출력전류 30mA 이내, 신호 입력 범위 -2.0~+2.0mV/V
정확도 / 필터	비직선성 0.02% FS±1 digit(2.0mV/V 입력 시), 제로 드리프트 0.1μV/℃ RTI 이내, 게인 드리프트 15ppm/℃ 이내 / 저역통과 필터 10Hz~10kHz 또는 2Hz~2kHz 선택
A/D 변환	속도 25,000회/초 또는 5,000회/초 선택, 24bit(binary), 2.0mV/V 입력 대비 유효 분해능 약 1/20000
멀티 센서 입력 옵션	MLT/MLT2 옵션: 변위 센서 펄스 입력, 최대 입력 주파수 1MHz, 내부 카운트 범위 약 1,000,000 / 전압 입력 -10~+10V, 절대 최대 정격 ±15V
표시부	4.3인치 TFT 컬러 LCD 모듈, 표시 영역 95.0(W)×53.9(H)mm, 480×272 dot, 표시 주기 3회/초 고정, 터치 패널 조작
비교·판정 기능	멀티 포인트 비교 모드 16ch 설정값 저장, 최대 5개 홀드 포인트 동시 판정 / 파형 비교 모드 16ch 설정값 저장, HI/LO 파형 대비 전체 파형 비교
데이터 저장 / 인터페이스	SD카드에 측정 파형과 설정값 저장, CSV 변환 가능 / USB 기본, CC-Link, DeviceNet, EtherNet/IP, Ethernet, PROFINET IO 옵션
전원 / 외형	DC 24V ±15%, 6W typ., 동작 온도 -10~+40℃, 85%RH 이하(결로 없음), 132(W)×98(H)×110(D)mm(돌출부 제외), 약 1.0kg

🏷️ 모델명 구성 (Ordering Info)

FS2000 - [I/O 출력] - [센서 입력] - [인터페이스 옵션]

⚠️ 인터페이스 옵션은 기본 USB 외에 1개만 추가 장착할 수 있으며, ETN(Ethernet) 옵션 선택 시 USB 인터페이스는 포함되지 않습니다. 최종 형번은 하위 제어기 및 현장 인터페이스 조합에 따라 결정됩니다.

구분	코드	설명 (Description)
본체	FS2000	그래픽 디스플레이 / 터치 패널형 디지털 인디케이터
I/O 출력	무기호 / ISC	무기호: Sink type(NPN output) / ISC: Source type(PNP output)
센서 입력	무기호 / MLT / MLT2	무기호: 스트레인 게이지 입력 / MLT: 오픈컬렉터 포함 멀티 센서 입력 / MLT2: 라인드라이버 및 전압 입력 조합
인터페이스	CCL / ODN / EIP / ETN / PRT	CC-Link, DeviceNet, EtherNet/IP, Ethernet, PROFINET IO 중 설비 제어 네트워크에 맞춰 1개 옵션 선택
특수 사양	HYS / MHP	FS2000-HYS: 왕복 파형 기록·판정용 히스테리시스 사양 / FS2000-MHP: 최대 15포인트 검출 구간을 설정하는 멀티 홀드 포인트 사양

❓ 자주 묻는 질문 (FAQ)

Q25kHz의 초고속 처리 속도는 현장 장비 선정에서 어떤 실질적 메리트가 있나요?

A. 일반적인 인디케이터가 놓치기 쉬운, 밀리초(ms) 단위로 끝나는 압입 및 코킹 공정의 순간 하중 변화를 촘촘하게 잡아내기 위한 사양입니다.

A/D 변환 속도는 25,000회/초 또는 5,000회/초 중 선택합니다.
전 구간의 파형 변화를 HI/LO 리밋과 비교하므로 피크값 하나만 보는 방식보다 구간별 판정 조건을 세분화합니다.
(※ 단, 멀티 홀드 특수 사양인 FS2000-MHP 선택 시에는 최대 15포인트 검출 구간 레이아웃과 5,000Hz 샘플링 조건으로 고정 운용됩니다.)

QFS2000은 로드셀과 변위 센서를 함께 쓰는 구성에 맞나요?

A. 기본 사양은 6선식 스트레인 게이지 로드셀 입력을 지원하지만, MLT 또는 MLT2 옵션을 추가하시면 변위 센서의 1MHz 펄스 입력(라인드라이버/오픈컬렉터)이나 -10~+10V 전압 입력을 동시에 수용할 수 있습니다.

표준 입력은 DC 2.5V, 5V, 10V 인가전압과 -2.0~+2.0mV/V 신호 범위를 사용합니다.
MLT/MLT2 옵션은 1MHz 펄스 입력, 라인드라이버 또는 오픈컬렉터 조건, -10~+10V 전압 입력 조합을 다룹니다.
이를 통해 압입 깊이(변위)에 따른 가압력(하중)의 변화를 나타내는 '하중-변위 곡선' 기반의 Pass/Fail 판정 라인을 구성할 수 있습니다.

QCC-Link 옵션과 EtherNet/IP 통신 옵션을 한 장비에 동시에 탑재할 수 있나요?

A. 아니요, 필드버스 통신 인터페이스는 슬롯 구조상 한 대당 1가지 옵션만 장착 가능합니다.

선택 가능한 옵션은 CC-Link, DeviceNet, EtherNet/IP, Ethernet, PROFINET IO입니다.
참고로 ETN(Ethernet) 옵션을 구성하는 경우 내장 USB 포트가 비활성화되므로, 장비 제어반 설계 시 I/O 출력 사양(NPN/PNP)과 함께 사전 검토가 필요합니다.
I/O 출력은 무기호 Sink type(NPN output) 또는 ISC Source type(PNP output) 중 장비 입력 회로에 맞춰 지정합니다.

📐 외형 도면 정보 (Drawing)

항목	치수
본체 외형	132(W) × 98(H) × 110(D) mm, 돌출부 제외

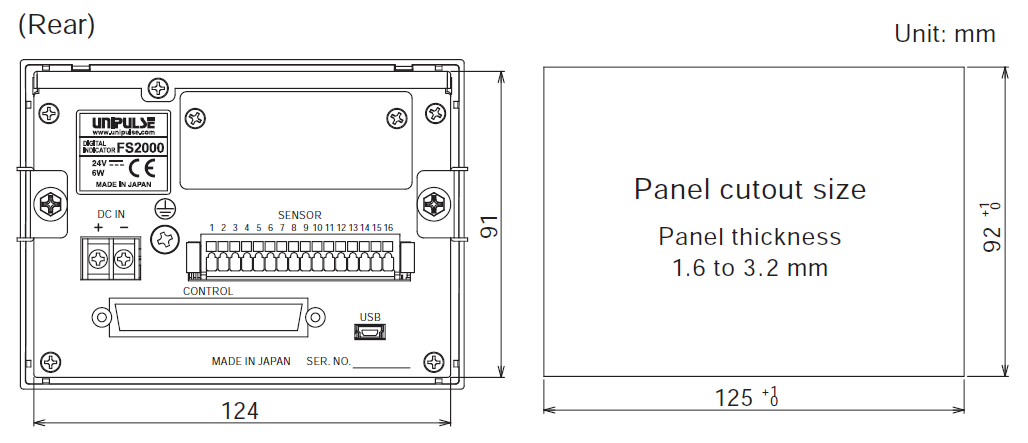

패널 컷아웃	125 × 92 mm, +1 / -0 공차 표기
패널 두께	1.6 ~ 3.2 mm
중량	약 1.0 kg

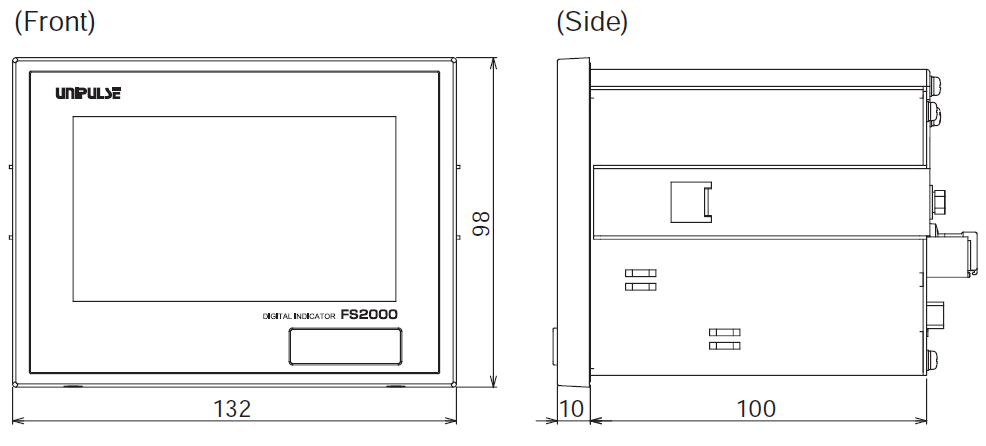

FS2000 전면 및 측면 외형 도면
