LVDT/HBT 변위센서

접촉식 변위센서

측정 길이 : 0.5mm

정확도 : 0.5% (A), 0.05% (D) / 0.5㎛

● 요약정보

● 사양

제품 종류	아날로그 Type		디지털 Type
	LVDT TYPE	HBT TYPE
일자 타입
스프링 타입	A6G/1/S	A6G/1/SH	D6P/2/S
스프링 저압 타입	-	-	-
스프링 VACUUMM 타입	-	-	-
실린더 타입	-	-	-
실린더 JET 타입	-	-	-
실린더 저압 타입	-	-	-
90도 타입
스프링 타입	-	-	-
스프링 저압 타입
실린더 저압 타입	-	-	-
사양
측정 범위	±1		2
반복성	0.15
분해능	Analogue : Dependent on electronics		0.15
정확도 (% of Reading or ㎛)	0.5 / 0.5㎛		0.05
측정력	-	-	0.5
측정력 (부드러운 터치형)	-	-	N/A
공압 타입 (0.4 bar)	-	-	N/A
공압 타입 ( 1 bar)	-	-	N/A
공압 타입의 부드러운 터치형 (0.3 bar)	-	-	N/A
공압 타입의 부드러운 터치형 (1 bar)	-	-	N/A
공압 타입의 제트형 (1 bar)	-	-	N/A
보호 등급	IP65
인터페이스 보호 등급 (디지털형)	-		IP43
작업 온도	+5 to +80		0 to 60
저장 온도	-40 to +100		-20 to +80
케이블타입	축형 케이블 타입 / 방사형 케이블 타입		PUR
읽는 속도			Up
치수	6h6

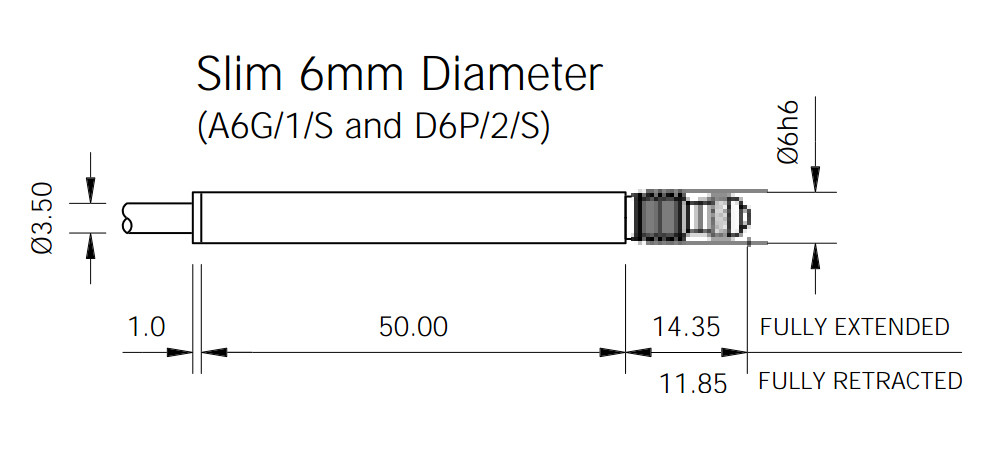

● 도면

솔라트론Solatron/slim6
