 계측기기 및 시험기

 "데이터의 가치를 높이는 스마트 계측 시스템.
 현장의 효율을 극대화하는 솔루션을 만나보세요."

디지털 인디케이터

유니펄스 FC400 고속 DIN 레일형 웨잉 인디케이터 - 1200회/초 (필드버스 인터페이스) | (주)해암이엔지

계측기기/시험기 - 디지털 인디케이터

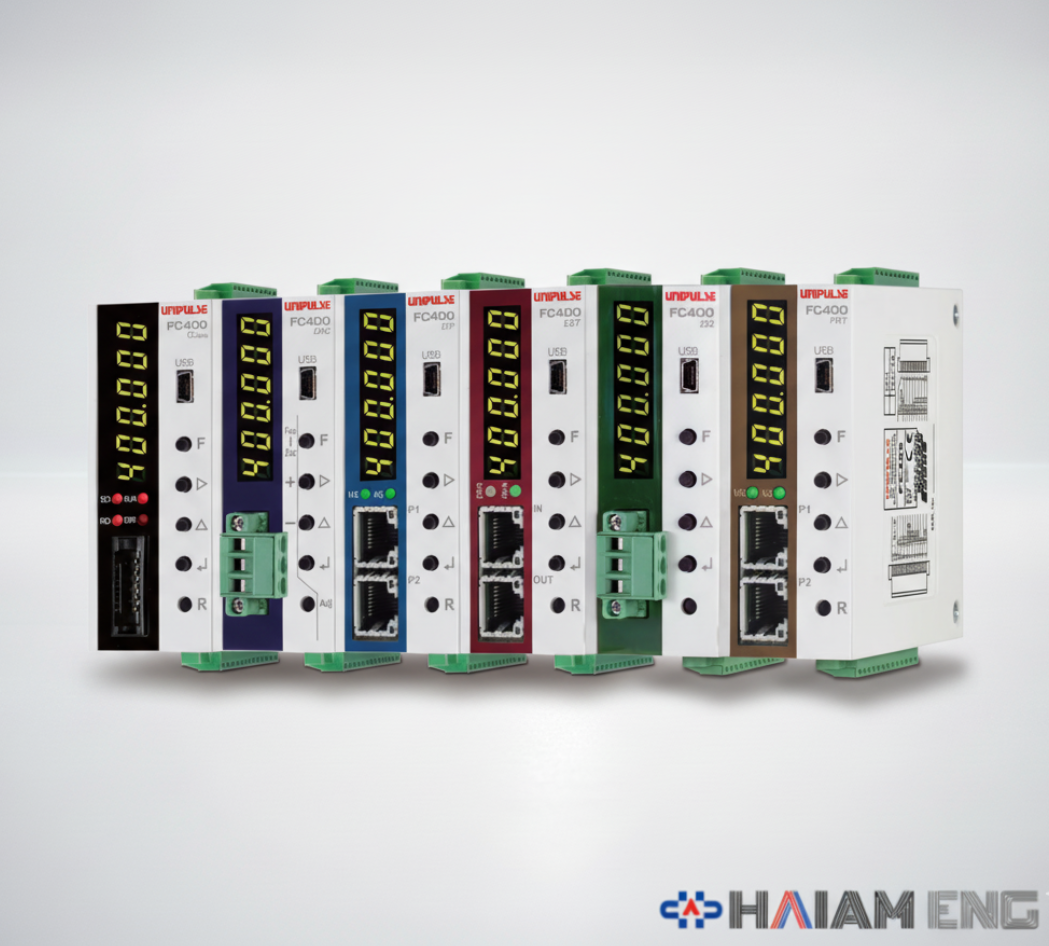

유니펄스 FC400 DIN 레일형 고속 웨잉 인디케이터

UNIPULSE (JAPAN)

FC400 Series 고속 디지털 인디케이터

1200회/초 초고속 샘플링, DIN 레일 장착형 컴팩트 설계

CC-Link, EtherCAT, EtherNet/IP 등 다양한 필드버스 지원

 📋 실시간 견적/기술 문의하기 (Click)
📌 상세 모델명: FC400-CCL FC400-EIP FC400-ECT FC400-PRT FC400-DAC FC400-232

📝 FC400 Series 핵심 요약

  • ✅ 초고속 응답성: 1200회/초(1.2kHz)의 압도적인 A/D 변환 속도로 고속 자동화 라인의 중량 변화를 놓치지 않고 포착합니다.
  • ✅ 공간 효율성 극대화: 폭 34mm의 초슬림 디자인으로 DIN 레일에 밀집 설치가 가능하여 제어반 공간을 획기적으로 절약합니다.
  • ✅ 강력한 호환성: CC-Link, EtherNet/IP, EtherCAT, PROFINET 등 주요 산업용 네트워크(Fieldbus)와 완벽하게 연동됩니다.
  • ✅ 스마트 세팅: USB 인터페이스를 기본 탑재하여 PC 소프트웨어로 간편하게 설정, 로깅, 그래프 분석이 가능합니다.

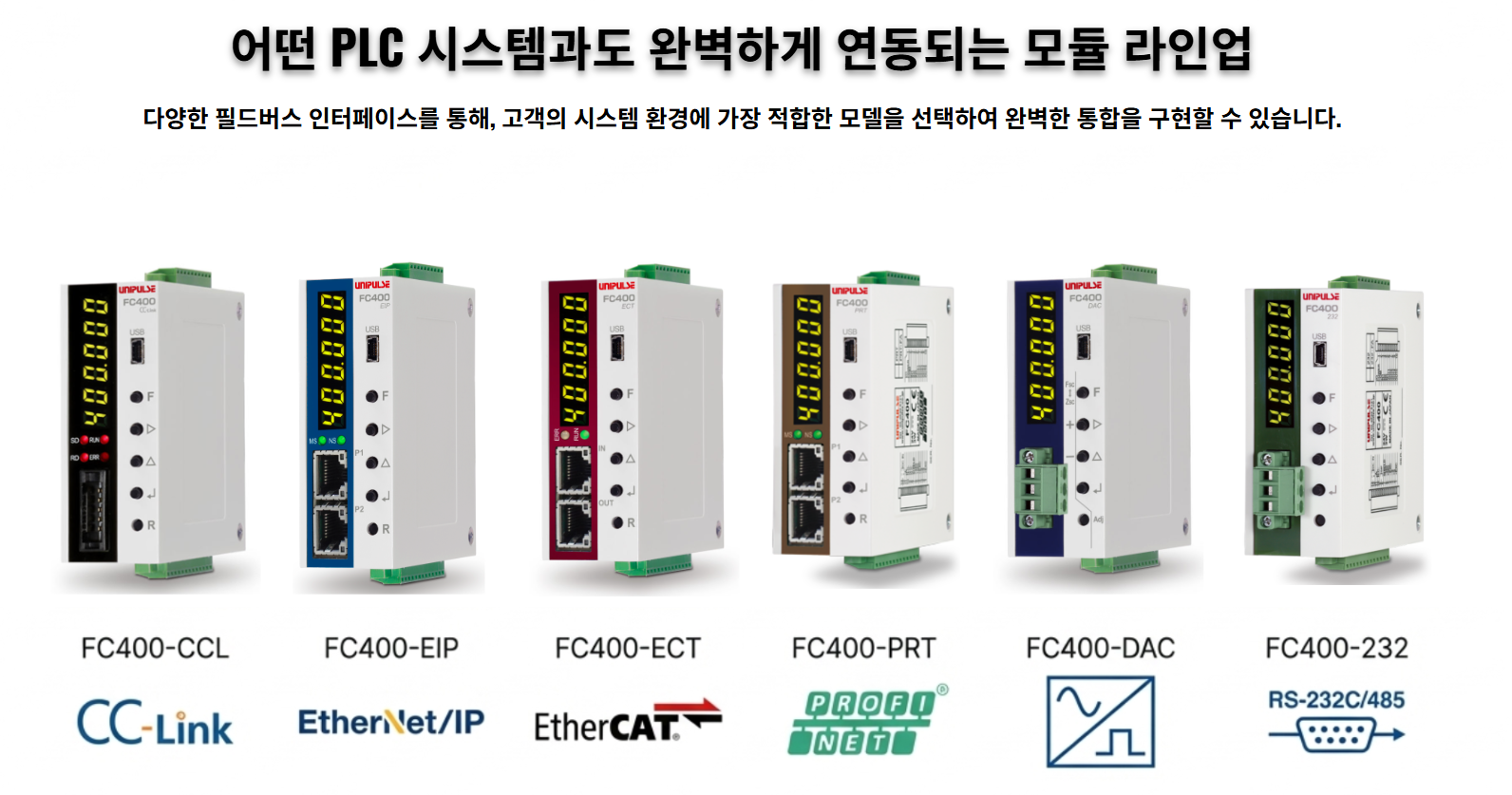

FC400 유니펄스 고속 디지털 인디케이터 라인업 및 네트워크 통신


🏭 추천 적용 분야 (Applications)

  • 🔹 고속 자동화 라인 (Checkweigher): 빠른 응답 속도가 필수적인 중량 선별기, 자동 충진기, 포장기 등에서 생산 속도 저하 없이 정밀 계량이 가능합니다.
  • 🔹 멀티 웨잉 시스템 (Multi-Weighing): 배합 설비와 같이 다수의 로드셀 데이터를 PLC로 취합해야 할 때, 슬림한 사이즈와 통신 기능으로 최적의 솔루션을 제공합니다.
  • 🔹 협소한 제어반 및 스마트 팩토리: 설치 공간이 부족한 소형 장비나 네트워크 통합 관리가 필요한 스마트 팩토리 환경에 적합합니다.



⚙️ 상세 사양 (Specifications)

항목 (Item)상세 (Detail)
로드셀 인가 전압DC 5V ±5% (최대 90mA), 350Ω 로드셀 최대 6개 연결 가능
신호 입력 범위-2.5 ~ +5.1 mV/V (제로/스팬 조정 범위 포함)
최소 입력 감도0.15 µV/count
정확도 (비선형성)0.01% F.S 이내
A/D 변환 속도1200 회/초 (1.2 kHz)
A/D 분해능24 bit (Binary)
디스플레이6자리 7-Segment 녹색 LED (문자 높이 8mm)
필터 기능저주파 통과 필터 (0.1~300Hz), 이동 평균 필터 (OFF, 2~512회)
교정 방식실부하 교정, 등가 입력 교정, 다점 교정 (리니어라이즈)
전원 (Power)DC 24V (±15%)
사용 온도 범위-10 ~ +50 ℃ (결로 없을 것)
크기 / 무게34(W) x 88(H) x 91(D) mm / 약 210~230g


FC400 인디케이터 주요 사양 및 특징


🏷️ 모델명 구성 (Ordering Info)

FC400 Series Lineup

⚠️ 통신 인터페이스 종류에 따라 모델이 구분됩니다. 사용 환경에 맞는 통신 방식을 확인하세요.

모델명 (Model)탑재 인터페이스 (Interface)비고 (Note)
FC400-CCLCC-Link, SI/F, USB미쓰비시 PLC 호환
FC400-EIPEtherNet/IP, USBODVA 인증
FC400-ECTEtherCAT, USB고속 이더넷 통신
FC400-PRTPROFINET IO, USB지멘스 PLC 호환
FC400-DACD/A Converter, RS-485, USB아날로그 전압/전류 출력
FC400-232RS-232C, SI/F, USBPC 및 범용 통신
FC400-CCL FC400-EIP FC400-ECT FC400-PRT FC400-DAC FC400-232



❓ 자주 묻는 질문 (FAQ)

Q 고속 A/D 변환 속도(1200회/초)가 왜 중요한가요?
A. 샘플링 속도가 빠를수록 순간적으로 변하는 중량 값을 놓치지 않고 포착할 수 있습니다. 이는 고속으로 이동하는 컨베이어 벨트나 충진기, 포장기 등에서 정확한 계량을 가능하게 하여 생산성과 품질을 동시에 높여줍니다.
Q PC 소프트웨어로 무엇을 할 수 있나요?
A. USB 포트를 통해 PC 전용 소프트웨어와 연결하면 복잡한 파라미터 설정을 간편하게 할 수 있습니다. 또한 실시간 중량 데이터를 그래프로 모니터링하거나 로그 파일로 저장할 수 있어 설비 진단 및 관리에 매우 유용합니다.
Q 진동이 심한 환경에서도 정확한 측정이 가능한가요?
A. 네, 가능합니다. FC400은 저주파 통과 필터(0.1~300Hz)와 이동 평균 필터를 조합하여 기계적 진동 노이즈를 효과적으로 제거합니다. 또한 '자동 필터 조정' 기능을 사용하면 버튼 하나로 환경에 최적화된 필터 값을 자동으로 찾아 설정해 줍니다.

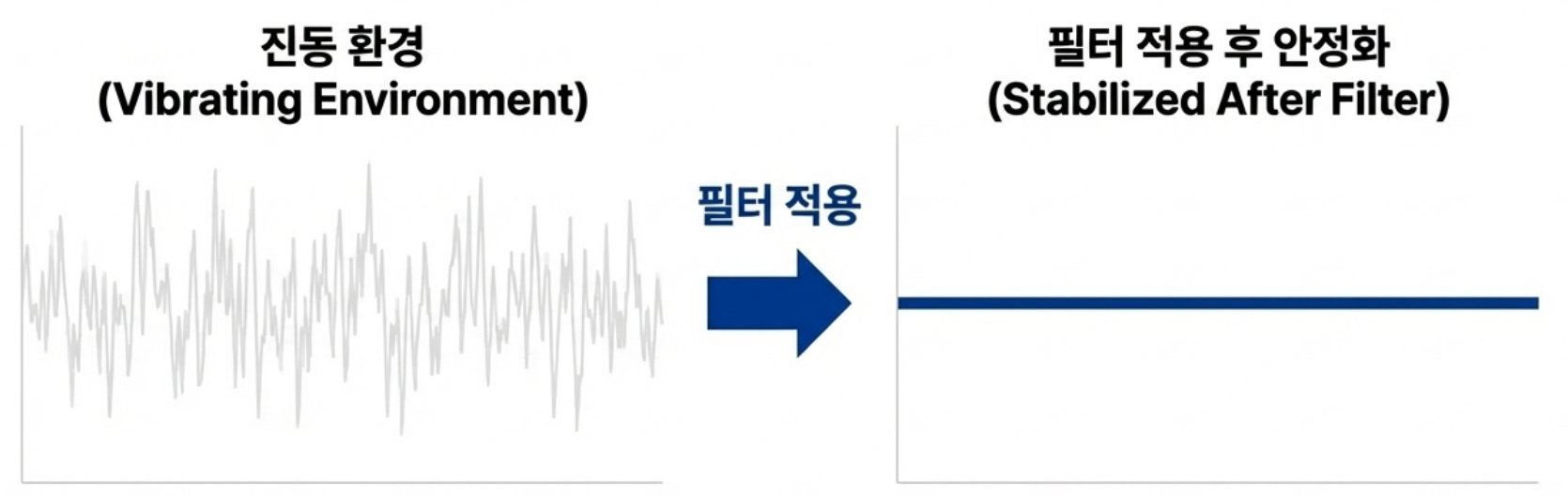

FC400 고성능 필터 그래프 예시



📐 도면 (Drawing)

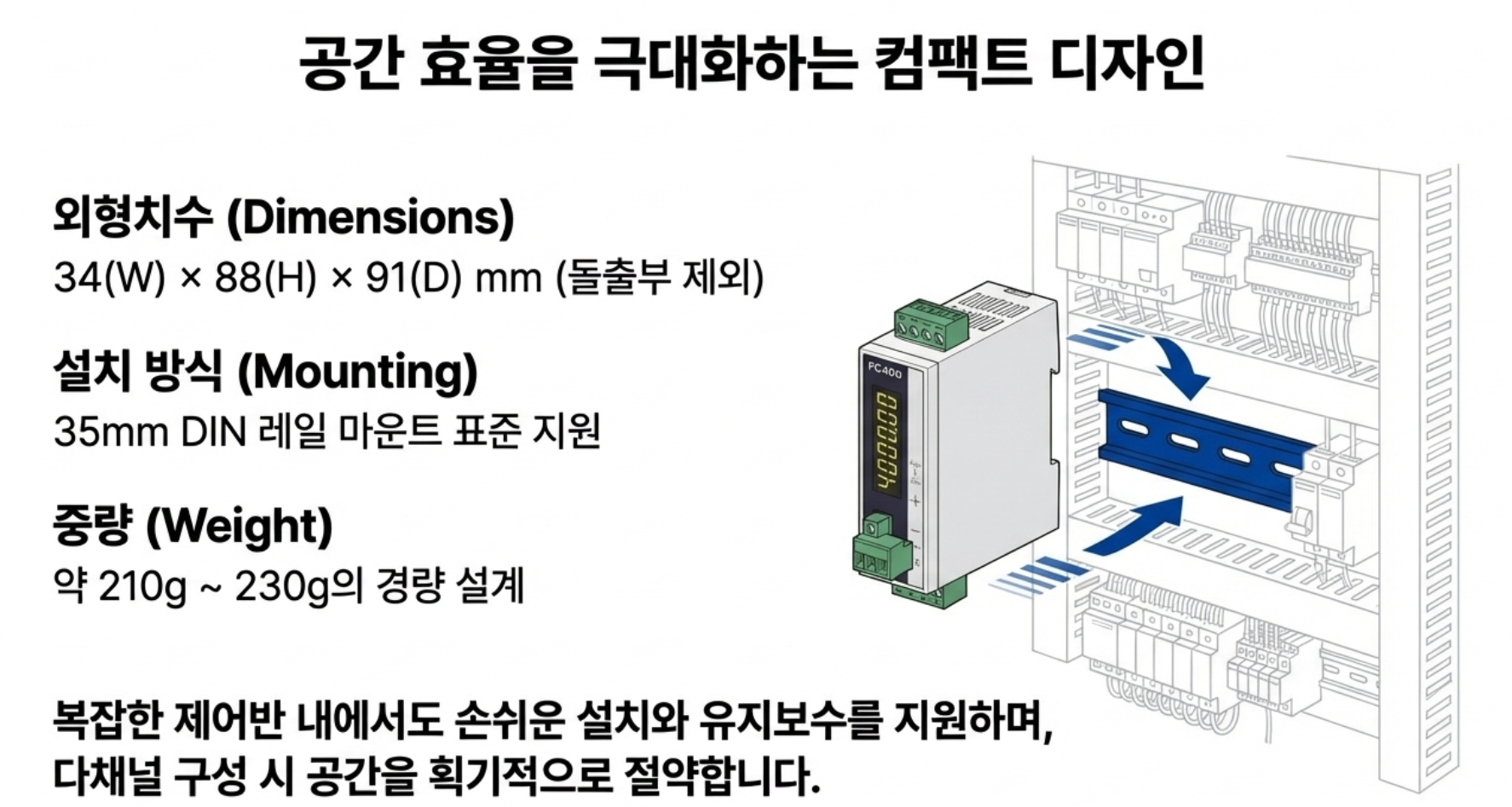

FC400 컴팩트 사이즈 및 DIN 레일 설치 예시

FC400-CCL (CC-Link)

FC400-CCL 상세 도면

FC400-DAC (Analog Output)

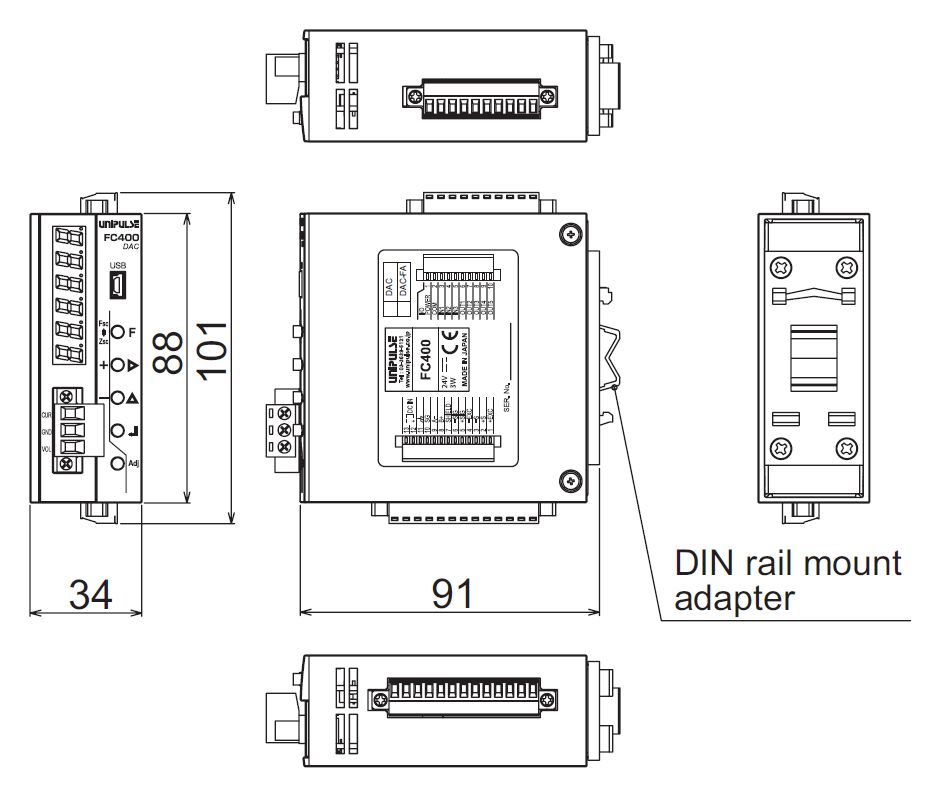

FC400-DAC 상세 도면

FC400-EIP (EtherNet/IP)

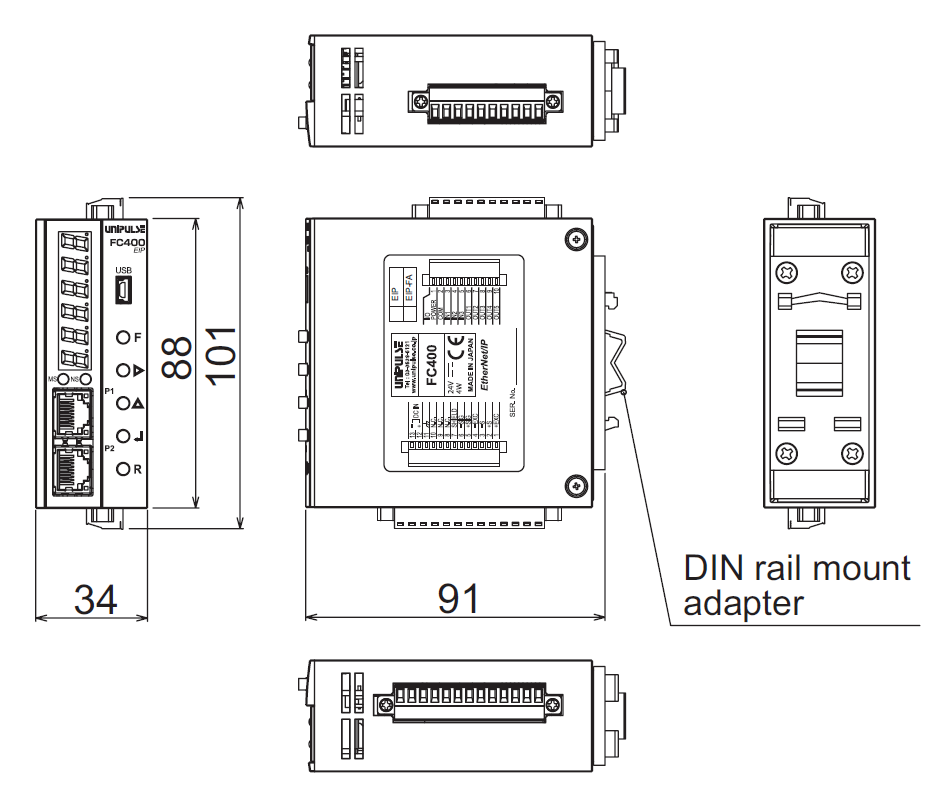

FC400-EIP 상세 도면

FC400-ECT (EtherCAT)

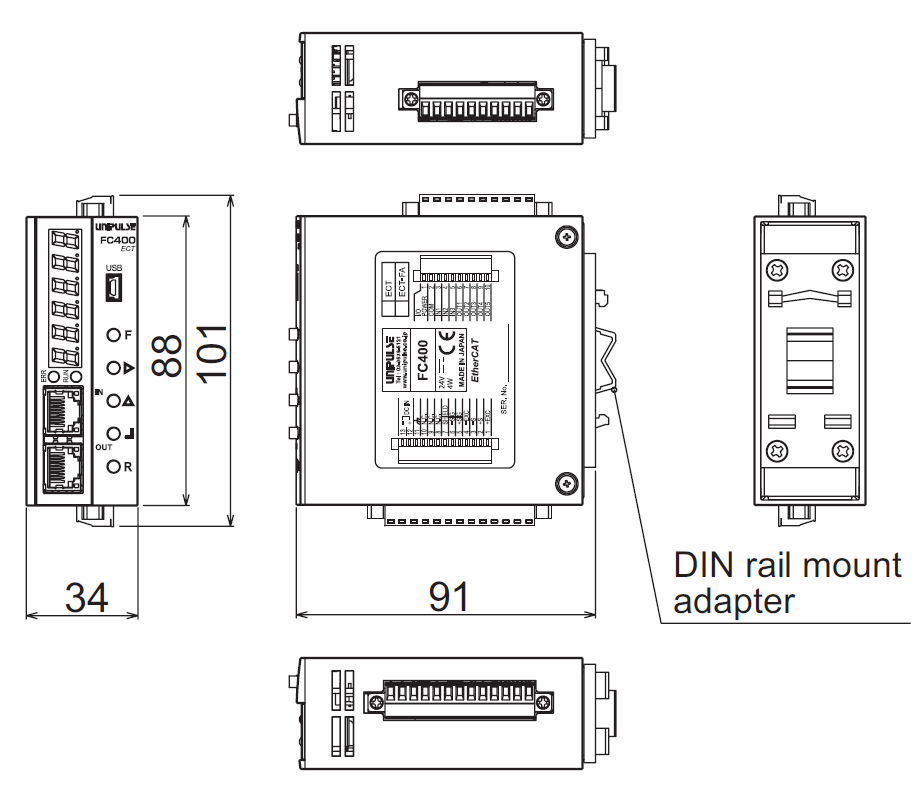

FC400-ECT 상세 도면

FC400-232 (RS-232C)

FC400-232 상세 도면

FC400-PRT (PROFINET)

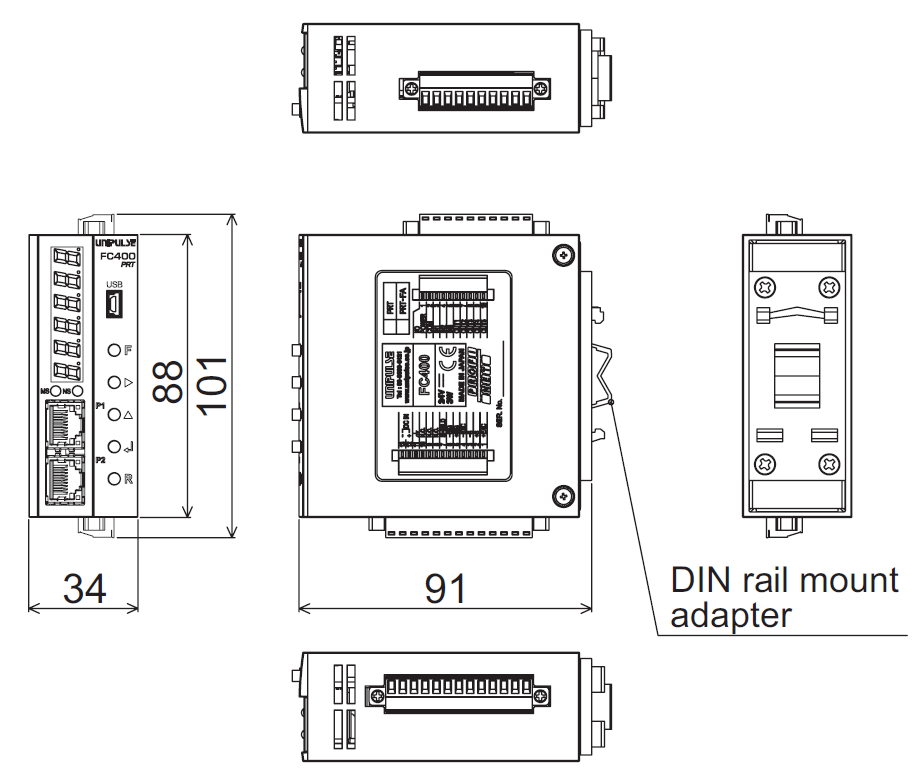

FC400-PRT 상세 도면



  • ℹ️ 제품의 사양 및 옵션은 데이터시트를 참고하여 주시고, 자세한 내용은 문의 바랍니다.
  • ℹ️ 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
 📧 haiam@haiam.com 견적 문의하기
